德国Schafter+Kirchhoff  SK8k-U3DR4 单色线扫描相机，USB 3.0

描述与特点

• 像素数量：8192

• 像素尺寸：3.5 x 3.5 µm²

• 最大线频率：43.4 kHz

• 光谱范围：400 – 800 nm

• 防溢出（Anti-blooming）

• 阴影校正（Shading correction）

• 查找表（Lookup table）

SK8k-U3DR4 单色线扫描相机配备了 8192 像素的 CMOS 传感器，最大线频率为 43.4 kHz。

特点说明：
所有镜头在不同视场角下都会产生光量衰减（暗角效应），即使物体照明均匀，图像信号强度也会随图像高度增加而减弱。

• 阴影校正（或平场补偿）可用于补偿镜头暗角效应以及照明不均匀情况。

• 传感器具备 防溢出保护，防止过度曝光。

• 积分控制/电子快门功能 可独立于线频率控制曝光时间。

同步功能

线扫描相机需要外部同步以获得无失真的图像。可采用两种同步方式，可单独或同时使用：

1. 行同步（Line Synchronization）

   • 触发传感器逐行曝光

   • 支持多种工作模式：自由运行（Free run）、行起始（Line Start）、曝光激活（Exposure Active）、曝光起始（Exposure Start）

2. 帧同步（Frame Synchronization）

   • 记录一组行（帧），形成二维图像

   • 触发由外部控制信号激活

镜头与转接件

• 镜头或管式连接：M45x0.75

• 可通过适配器连接其他规格（见附件/Accessories）

软件与 SDK

• 提供 Windows 与 Linux 软件

• SKLineScan 是带图形界面的操作程序，用于系统设置和简单扫描任务

  • 可免费使用

  • 可用于光学系统的最佳调整和相机参数设置

• SDK：SK91USB3-WIN

  • 基于 C++

  • 包含 C/C++ 示例（Visual Studio）

  • 支持 Windows 10（32/64 位）、Windows 11

• Linux 版本：SK91USB3-LX

  • 内核版本需 ≥ 3.13

技术参数

电源供应

• 通过 USB 提供

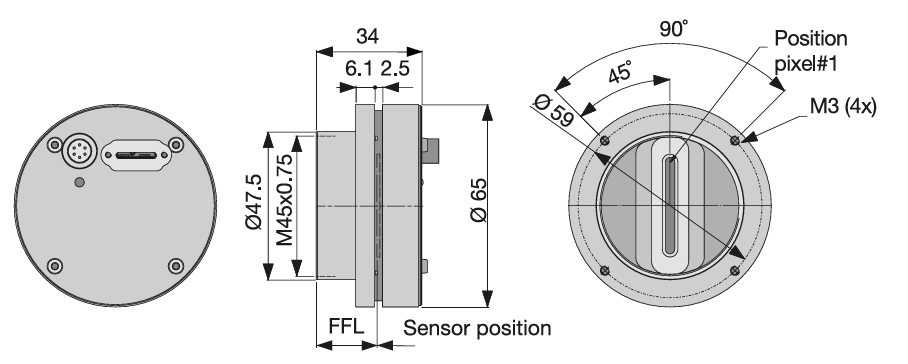

尺寸与重量

• 尺寸：65 x 65 x 39.7 mm³

• 机壳类型：NT3

• 重量：0.15 kg

镜头接口

• 镜头接口：M45x0.75

• 法兰直径：47.5 x 12.7 mm

• 法兰焦距：19.5 mm

工作环境

• 温度：+5 … +45 °C
