Schäfter+Kirchhoff SK16200VTOC-4L RGB彩色线阵扫描相机
Schäfter+Kirchhoff SK16200VTOC-4L 特征
- 像素数：16200
- 像素尺寸：7 x 7 μm
- 最大线路频率：6.94
- 光谱范围：400 – 700 nm
- 接口：GigE Vision
- RGB 颜色传感器
- CCD 传感器
Schäfter+Kirchhoff SK16200VTOC-4L描述
配备彩色 SK16200VTOC-4L 线阵相机 配备 3 x 5400 像素 CCD 传感器。 像素线之间的线间距为 28 μm。 最大线路频率为 6.94 kHz。 相机使用 18 – 36 V 直流电源电压运行。
特点
所有镜头都显示出一些暗角作为视场角的函数。因此，即使使用 均匀的物体照明，图像的信号强度随 增加图像高度。 阴影校正（或平场补偿）用于补偿镜头渐晕 以及照明的不均匀性。
同步
线阵相机必须与外部同步，才能获得无失真的图像。 有两种不同的同步功能可以一起或单独应用：
1. 行同步逐行触发传感器的每次单独曝光，这 包括：Line Start， Exposure Active。
2. 帧同步是记录一组代表两个 维度图像，包括：Frame Sync 和 Threshold Trigger。
镜头和适配器

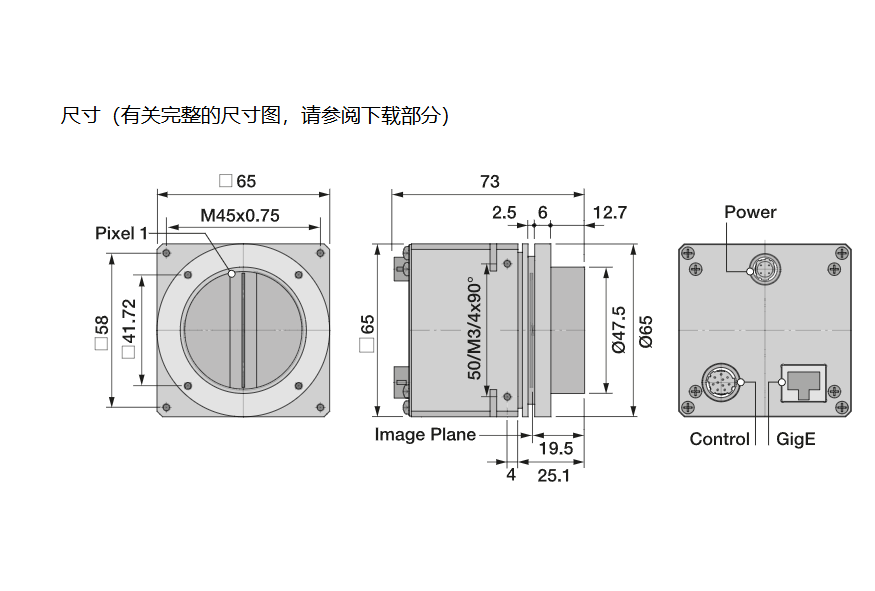

镜头或镜筒附件为 M45x0.75。
软件和 SDK
SKLineScan 专为启动和控制线阵相机而设计。它是免费使用的。
Schäfter + Kirchhoff产品规格型号：
| Bit depth | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| SK16200VTOC-4L | 5400 x 3 | 7 x 7 µm | 37.8 mm | 6.9 kHz | GigE Vision | 3*8 Bit | ||||
| SK16200GTOC-4L | 5400 x 3 | 7 x 7 µm | 37.8 mm | 6.9 kHz | X | GigE | 3*8 Bit | |||
| SK22800VJRC-4XC | 7600 x 3 | 9.3 x 9.3 µm | 70.9 mm | 4.9 kHz | GigE Vision | 3*8 Bit | ||||
| SK22800U3JRC-XC | 7600 x 3 | 9.3 x 9.3 µm | 70.9 mm | 6.2 kHz | X | USB 3.0 | 3*8 Bit | |||
| SK22800GJRC-4XC | 7600 x 3 | 9.3 x 9.3 µm | 70.9 mm | 5.0 kHz | X | GigE | 3*8 Bit | |||
| SK22800CJRC-XC | 7600 x 3 | 9.3 x 9.3 µm | 70.9 mm | 6.2 kHz | X | Camera Link | 3*8 Bit | |||
| SK16200U3TOC | 5400 x 3 | 7 x 7 µm | 37.8 mm | 8.7 kHz | X | USB 3.0 | 3*8 Bit |
