H20Scan
背景
水分测量一直是一个重要的工艺参数。传统上，这通常通过实验室对人工采样进行分析来完成。
H20Scan 在线输送带水分测量系统（On-Belt Moisture Measurement System）现在可以实现水分的时精确测量。
H2O-SCAN相较于近红外的优势
垂直分层不受影响一光束穿透整个材料床层
仅利用表面分子的反射率技术
样品呈现不受材料位置影响
材料表面到接收器的距离对红外技术很重要。
颜色不影响H2O扫描。
环境光照不受影响，但需屏蔽
无磨损，无移动部件，机械过滤系统
蒸汽存在:不受影响，但可能引起干扰
脏污环境:IP65防护等级外壳，窗户需保持清洁
适用于所有非导电材料，例如：
煤炭，甘蔗渣，谷物，二氧化硅
木片，化学品，糖，羊毛
铝土矿，矿物化石，食品
沙子，谷料，棉花

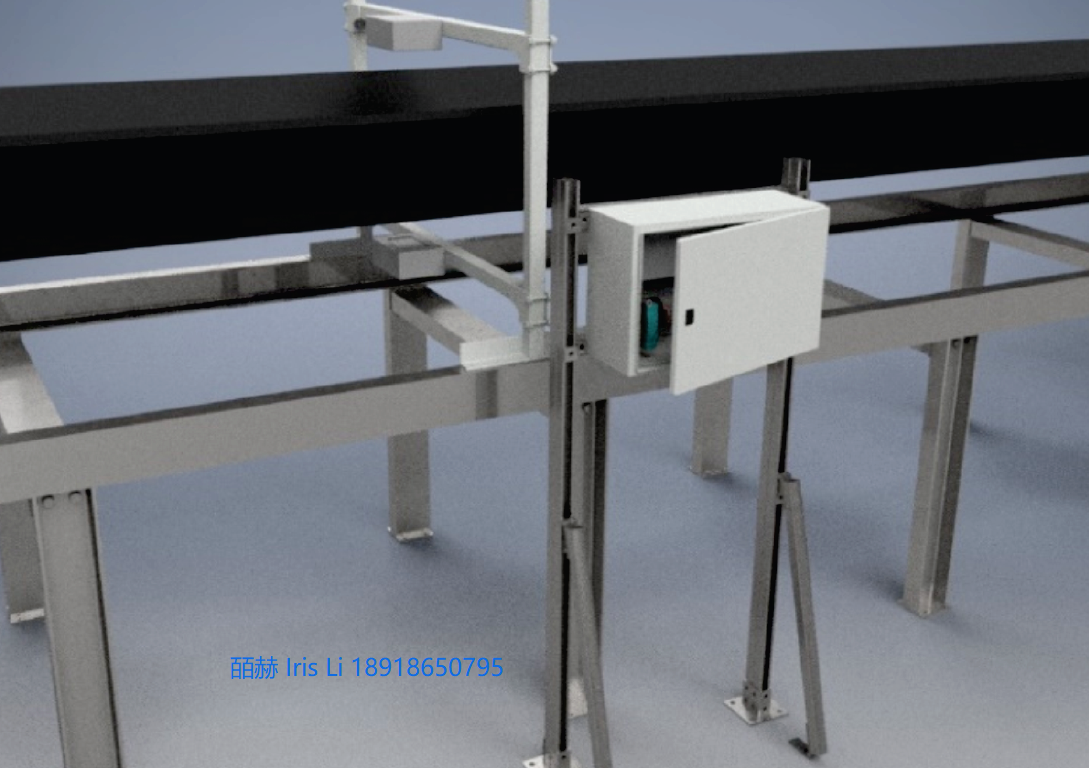

系统描述
H2OScan带式水分分析仪由以下子系统组成:
测量C型支架，用于将H2OScan安装在传送带上，并实现微波发射器和接收器子系统的精确对准。
电子控制柜通常安装在测量C型支架上。该柜内包含电气、电子和微波硬件，具体包括:
处理器/PLC– 质量流量测量-通常使用带式秤或称重给料机。
电源供应–H2OScan可 以与这种设备接口，用于计算重量百分比的湿度。对于没有测量设备，H2OScan可以成套供应，包括一个集成的带式秤微波组件
技术规格
操作参数
输送带宽度: 标准最大可达1,400毫米(超过1,400毫米需定制带式框架)
输送带速度: 无限制
物料顶部尺寸: 通常最高可达300毫米(取决于材料)
床深范围: 通常为0毫米至300毫米(取决于材料)
湿度范围: 0%至80%
测量更新时间: 通常，用户可配置为1分钟
仪器精度: 通常情况下，在1个标准差时为0.3%，最终可实现的精度为0.1%
可用性: H20Scan每秒可执行3次测量，且支持用户自定义配置
环境要求
工作温度范围: 0到50°C，需防直射阳光和雨水
湿度: 0到95%相对湿度(非冷凝)
电气要求
在电子控制柜处，供电电压为240VAC或110VAC，单相，2安培。
输出规格
瞬时湿度: 0-10V或4-20mA电流回路
吨位加权湿度: 0-10V或4-20mA电流回路
高湿度继电器闭合低湿度继电器闭合
运输信息
运输质量: 30 千克
运输尺寸: 800毫米长x600毫米宽x1,000毫米高
结果报告
元素分析结果可实时生成，可显示为瞬时值或平均值。该系统能够与大多数工厂控制系统进行接口对接。
主要特点
应用与技术规格
Scanmin 元素分析仪能够对输送带上的所有物料进行筛查。其坚固耐用的设计可在大多数工业环境下运行，意味着该分析仪具有广泛的应用范围。实时结果可帮助操作员和工厂管理人员进行主动的工艺控制、质量控制以及合同合规管理。对于许多应用，仅在背散射位置安装单个探测器即可满足需求。对于更高阶的应用和提高灵敏度，可在透射位置安装第二个探测器。
煤炭行业（使用 SMASH 分析与校准软件）
通过报告确定质量
灰分
发热量（CV，Calorific Value）
总水分
挥发分
其他灰分元素
煤炭加工
• 质量控制
•混合配比
•合同合规性
燃煤电厂
•堆料管理
•锅炉控制
•能源计算
•排放管理
矿产行业（使用 Minalyser 分析与校准软件）
元素和指标的直接测量
矿物加工
• 元素分析
合同合规性
火法冶金
• 高炉控制
性能提升
水泥
• 原料配比控制
质量保证
磷酸盐
• 品位控制
堆料管理
化工
提高效率
提供有价值的洞察
典型分析成分
元素与指标（主要）
氢
碳
氮
氧
铬
镁
铝
铁
硅
钛
锰
钙
灰分
发热量
硫
水分
技术规格
Scanmin 元素分析仪能够对输送带上的所有物料进行筛查。其坚固耐用的设计可在大多数工业环境下运行，这意味着分析仪具有广泛的应用范围。实时结果可帮助操作员和工厂管理人员进行主动的工艺控制、质量控制以及合同合规管理。对于许多应用，仅在背散射位置安装单个探测器即可满足需求。对于更高阶的应用和提高灵敏度，可在透射位置安装第二个探测器。
输送带宽度： 最多 2100mm
料床深度： 最多 400mm
物料尺寸： 通常最多 300mm
重量： 约 7500kg
电源： 110VAC – 240VAC（400VA）
输入： 输送带速度及物料流量
输出： 分析结果及状态数据通过数据通信协议或接口传输至工厂，系统兼容大多数标准工业系统（EthernetIP、Modbus、Profibus、OPC 等）
防护等级： IP65（Zone21/22 版本亦可用）
