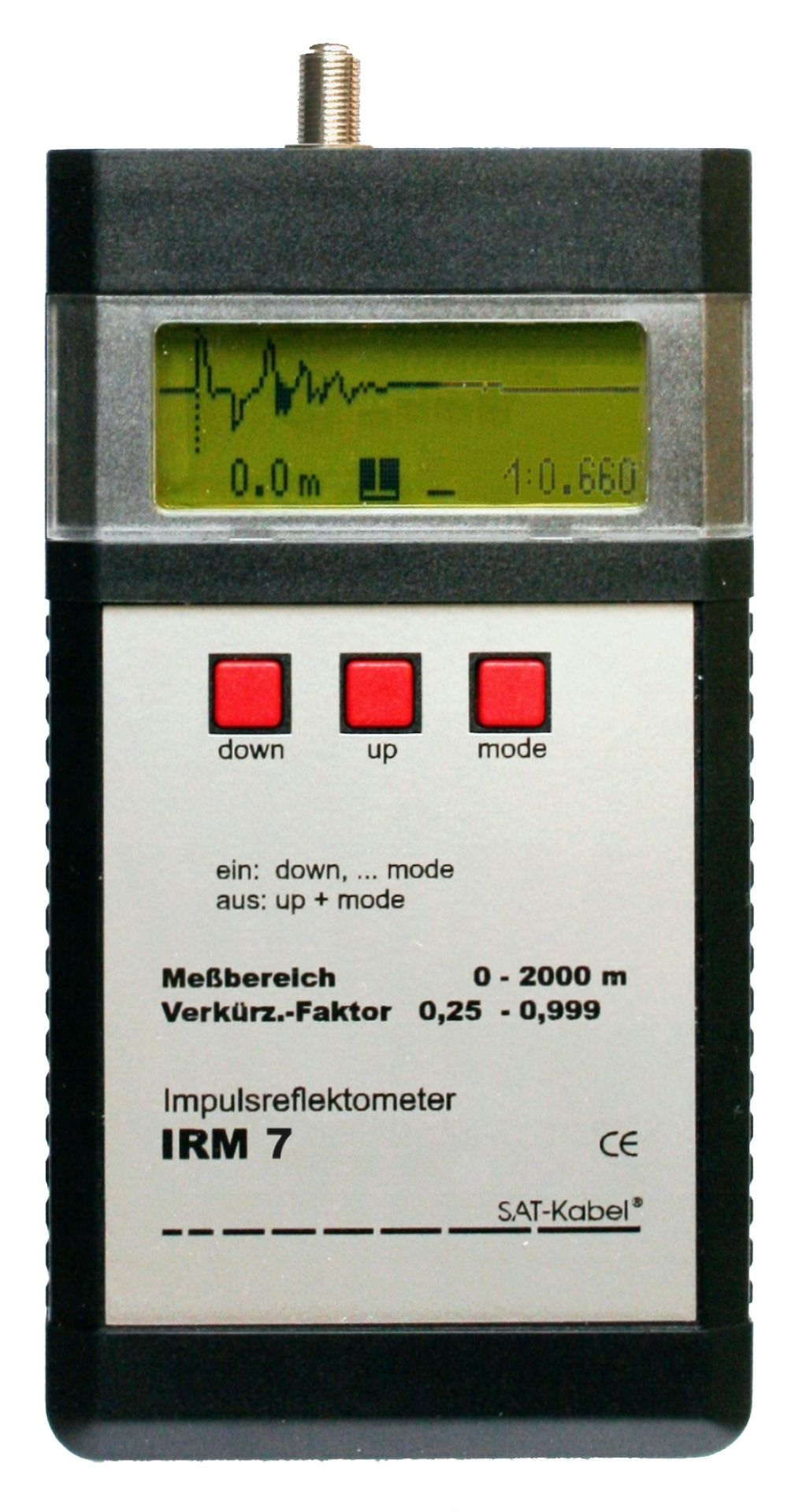

IRM 7 – 带 LCD 显示屏的脉冲反射计
这款由处理器控制的脉冲反射计 IRM 7 配备 LCD 显示屏，用于通信线路和电力线路的故障定位与检查。它还可以精确分析同轴电缆的回波损耗。设备小巧便携，操作简单。
主要特点
- 预编程电缆类型：已预编程 20 种电缆类型，可通过菜单添加更多类型。
- 长度测量：基于反射脉冲的上升沿进行长度测量。
- 回波损耗测量：在反射脉冲上进行回波损耗测量。
- 脉冲增益调节：可调节脉冲增益，适用于电缆挤压、不良连接器和其他回波损耗过小的部件。
技术参数
- 测量范围：0 – 2000 米
- 分辨率：0.1 米 / 0.2 米 / 0.4 米 / 1 米 / 2 米 / 4 米，可切换
- 精度：测量范围的 0.2%
- 缩短系数：0.250 – 0.999
- 存储位置：30 个（用于电缆类型和缩短系数），其中 20 个已预编程
- 动态范围：64 dB
- 灵敏度：80 dB
- 数字滤波器：可切换，用于抑制电缆上的外部电压干扰
- 阻抗：75 Ω
- 输出：F 型接口
- 输出脉冲：4 V，脉冲宽度 2 ns / 20 ns / 100 ns
- 显示屏：LCD，120 × 32 像素，带背光
- 操作：3 键控制
- 电源：6 V/750 mAh 镍氢电池；AC/AC 适配器
- 功耗：90 mA
- 尺寸：157 mm × 84 mm × 30 mm
- 重量：300 克
交付内容
- 1 台 IRM 7，包括高品质镍氢电池
- 1 个 AC/AC 充电器
- 1 本操作手册
推荐配件
- 人造革包（带窗口）
- 运输工具箱
