活顶尖GT-M

活顶尖GT-M，带精密轴承的异形尾架，推荐用于中等负荷加工和不高速的车床。硬化和整流的阀体和轴，用特殊润滑脂永久润滑。

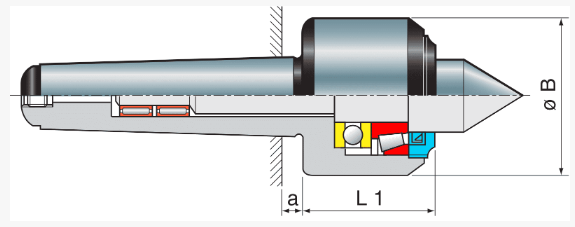

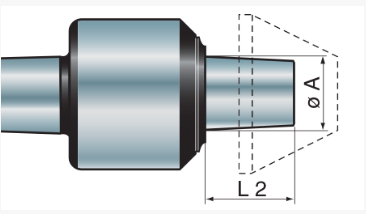

活顶尖GT-M尺寸图

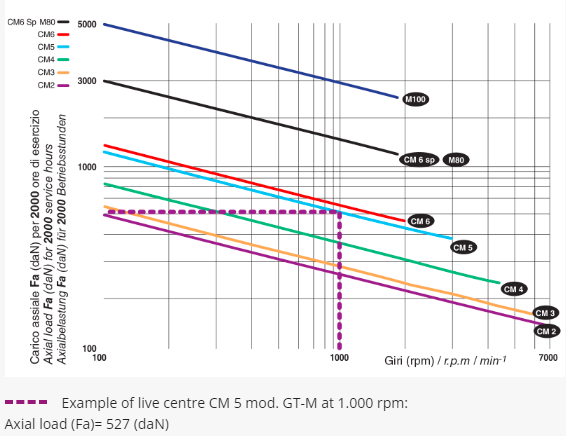

GT-M轴向载荷

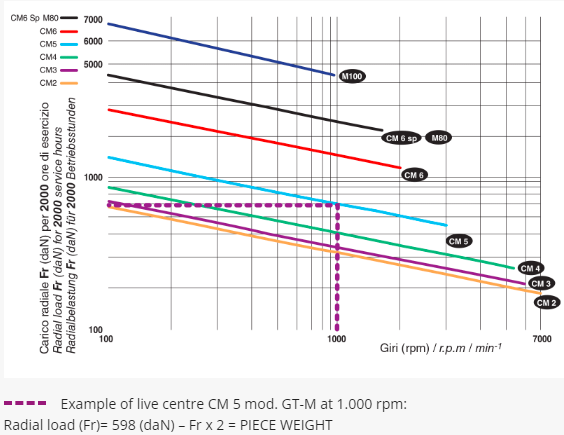

GT-M 径向载荷

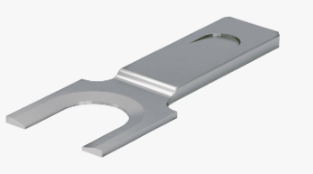

拔尖扳手产品编码

活顶尖GT-M产品编码

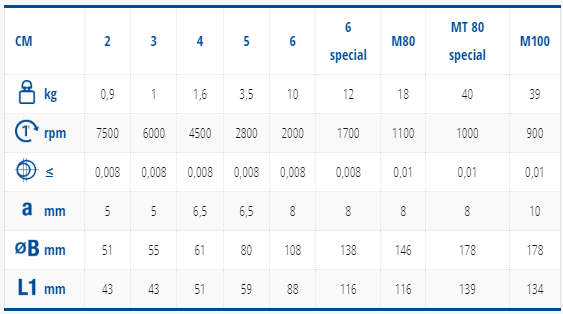

实心轴活顶尖

CM	2	3	4	5	6	6 special	M80	MT80 special	M100
Code	822102	832112	842122	852132	862142	862152	880802	8808902	801002
mm	22	22	29	38	42	60	62	90	78
mm	25	28	38	47	55	61	75	80	77,5

活顶尖GT-AM产品编码

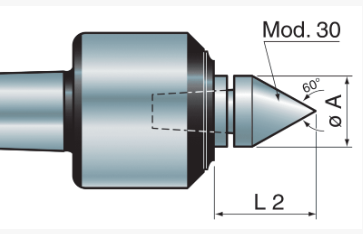

尖可替换的活顶尖

CM	2	3	4	5	6	6 special
Code	823092	833102	843112	853122	863132	863142
	803030	803030	803040	803050	803060	803060 F
≤	0,01	0,01	0,01	0,01	0,01	0,01
mm	25	25	29	35	42	42
mm	35	36	40	48	55	61

活顶尖GT-MC产品编码

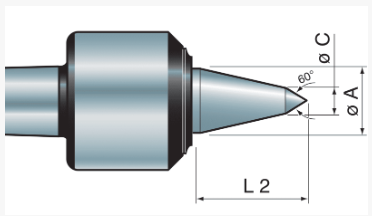

带延伸点的活顶尖

CM	2	3	4	5	6	6 special
Code	822202	832212	842222	852232	862242	862252
mm	22	22	29	38	42	60
mm	6	6	8	12	16	20
mm	32	40	50	68	70	93

活顶尖GT-MS产品编码

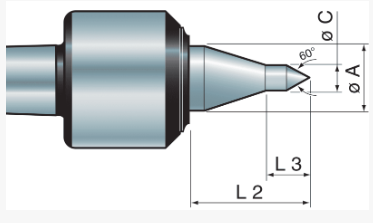

带小直径延伸点的活顶尖

CM	3	4	5
Code	830003	840003	850003
mm	22	29	38
mm	10	12	16
mm	40	50	68
mm	15	16	18

活顶尖GT-MTC产品编码

携带锥形头的截锥活顶尖

CM	3	4	5	6	6 special	M80
Code	834092	844102	854112	864122	864132	884142
mm	35	35	35	35	35	35
mm	43	43	43	43	44	44
