减速衬套

带法兰的减速衬套允许将带圆柱轴或夹锥的镗杆或钻头固定在数控机床的刀柄上。可提供以下四种不同类型的衬套:1种圆柱形衬套，通过销钉固定在工具上;2 .开槽圆柱衬套要直接紧固在工具上;3 .衬套带锥度;4 .弹性圆柱衬套。每种类型都有多种尺寸可供选择，因此我们广泛的产品范围可以满足客户的不同需求。

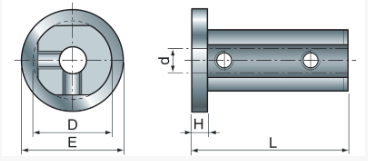

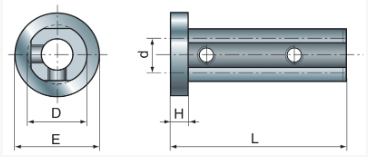

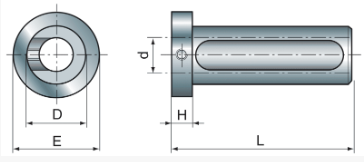

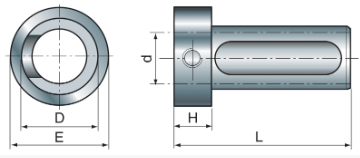

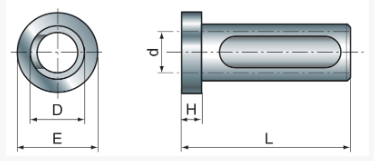

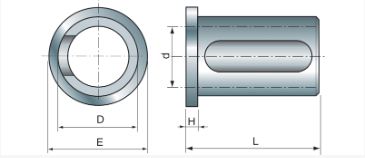

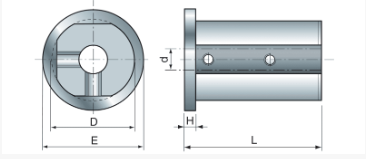

以下是部分产品尺寸图和产品编码

BCL 16

CODE	mm	mm	mm	mm	mm
001601	16	6	50	5	20
001602	16	8	50	5	20
001603	16	10	50	5	20
001604	16	12	50	5	20

BCL 19, 05 (¾”)

CODE	mm	mm	mm	mm	mm
001951	19,05	6	60	6	27
001952	19,05	8	60	6	27
001953	19,05	10	60	6	27

CODE	mm	mm	mm	mm	mm
001954	19,05	12	60	10	27
001955	19,05	14	60	10	27
001956	19,05	16	60	10	27

BCL 32

CODE	mm	mm	mm	mm	mm
003201	32	6	60	6	39
003202	32	8	70	8	39
003203	32	10	70	8	39
003204	32	12	70	8	39
003205	32	14	70	8	39
003206	32	16	70	8	39
003207	32	18	70	8	39
003208	32	20	70	8	39

CODE	mm	mm	mm	mm	mm
003209	32	25	80	15	39

BCL 45

CODE	mm	mm	mm	mm	mm
004501	45	8	80	8	54
004502	45	10	80	8	54
004503	45	12	80	8	54
004504	45	16	80	8	54
004505	45	20	80	8	54
004506	45	25	80	8	54

CODE	mm	mm	mm	mm	mm
004507	45	32	80	8	54
004508	45	40	80	8	54

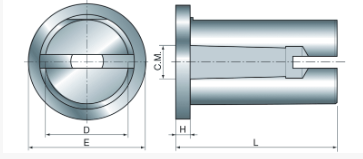

BCC 25,4

CODE	mm	CM	mm	mm	mm
012541	25,40	1	65	6	33
022542	25,40	2	78	8	33

BCC 60

CODE	mm	CM	mm	mm	mm
016001	60	2	78	8	69
026002	60	3	97	8	69
036003	60	4	120	8	69
046004	60	5	155	8	69
