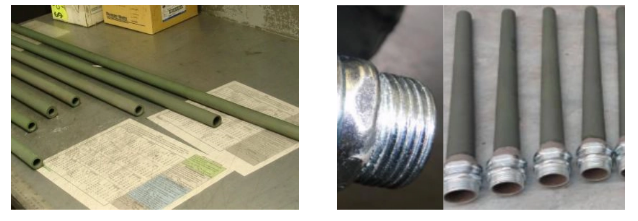

GrafTech LT1™ 金属陶瓷热电偶保护管是铬金属基质和纯氧化铝陶瓷相的组合。物理化学键是通过铬和氧化铝。就其组成部分的性质而言，GrafTech LT1™ 金属陶瓷热电偶保护管具有金属或陶瓷所没有的独特性能。
型号：
LT1™9、LT1™12、LT1™18、LT1™24、LT1™30、LT1™36、LT1™48
特点：
高导热性-与不锈钢相当
可承受高达1650°C的高温
不被大多数熔融金属和碱性炉渣润湿
良好的抗侵蚀性
耐磨性好
非常低的孔隙率，高温下没有气体通过
高于大多数材料熔化温度的高强度或
否则失败
尺寸和配件可根据您的需求进行定制
可立即装运标准尺寸
长度为230-1220mm

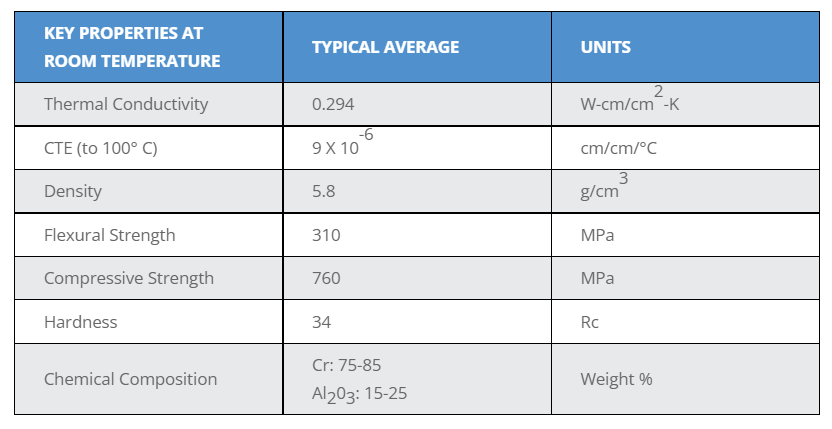

就其成分的性质而言，LT1™ 金属陶瓷表现出单独在金属或纯陶瓷中都没有发现的特性，并且表现出以下独特的特性：
优异的抗氧化性和润湿性
LT1型™ 具有优异的抗氧化性，并能抵抗许多金属和合金以及碱性炉渣的润湿。铬金属相具有非常紧密结合的氧化铬层，该氧化铬层与氧化铝的天然惰性性质一起为该材料提供了对超过1200℃的氧化气氛的显著抵抗力、良好的耐腐蚀性以及抵抗熔融金属润湿的能力。
导热系数高，可与不锈钢媲美
高导热性和由此产生的对温度变化的优异灵敏度在一定程度上解释了其在高温高温计领域作为热电偶保护管的需求。
耐腐蚀和耐磨性强
LT1型™ 在滑动摩擦条件下表现出良好的耐磨性以及在高温下的耐磨性。这种材料的硬度（洛氏C 37）比其真实硬度更能指示材料的抗压强度，因为单个颗粒的硬度比组合体的硬度大。
可承受高达1650摄氏度的高温
LT1型™ 在许多高温金属熔化或失效的高温下具有良好的强度，LT1™ 相反，金属陶瓷在大约1810摄氏度时开始软化并变成塑料。LT1型™ 然而，热电偶保护管已经成功地用于在1650℃的温度下浸渍。在使用或服务中，必须小心避免极端热冲击、极端热梯度、机械冲击和冲击的情况。尽管LT1™ 在所有这些性能上都优于陶瓷，它比金属合金更不耐冲击。因此，在1095摄氏度或更高温度下浸入熔融金属之前，标准热电偶保护管应预热至约480摄氏度。只要可行，也可以使用以下预热程序：在浸入之前，将管子保持在熔融金属上方约一分钟。在进行的试验中，证明该程序足以防止热冲击失效。
非常低的孔隙率-高温下没有气体通过
LT1型™ 比大多数热电偶保护管材料的多孔性更小。除了在高真空下，在高温下没有显著的气体通过身体。对于通常的工业应用来说，它是足够不透水的。例如，SO2和SO3气体未穿透LT1™ 热电偶套管在三年内对热电偶丝产生影响。
LT1金属陶瓷应用
推荐的应用
- 在1150°C下熔融铜和brss，间歇性和连续浸渍
- 腐蚀性S02和S03气体（至1370°C）以及S0<sub3和HF气体（至1095°C）
- 平炉检查室至1345°C
- 钢厂均热坑至1370°C
- Taconite精炼操作的造粒室至1150°C
- 将锌熔融至870°C
- 熔融铅至340°C
- 将碱性钢和矿渣加热至1730°C（间歇式）和1370°C，（平炉和一般铸造实践中的连续式）
- 钛酸钡（氧化钡服务）至1200°C
- 氧化镁煅烧窑
- 流化床水泥工艺，耐腐蚀，温度达到1315°C（生产建筑水泥的流体法）
- 气体和乙烯裂解气氛
- 在大气中直接燃烧钠（980-1370°C）
- 燃油炉
- 在平炉玻璃熔炉中，直接在熔融玻璃上方的气氛
- 熔化的银焊料
- 熔化的锡
- 硼砂通量
- 铜哑光
- 沸腾硫酸-97%
- 高炉炉的圆顶和环管
不推荐的应用
- 熔融铝
- 冰晶石
- 氯化锡（亚锡）（400°C）
- 酸性炉渣
- 碳化物炉渣
- 1150°C以上的铜合金
- 熔融玻璃
- 锅炉硫酸-10%
- 渗碳气氛
- 氮化气氛
- 氯化钡盐浴
- 硝酸钠-硝酸盐浴

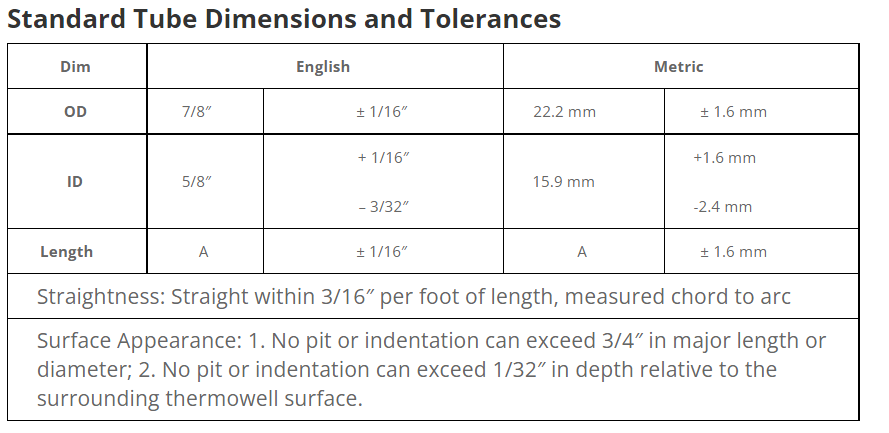

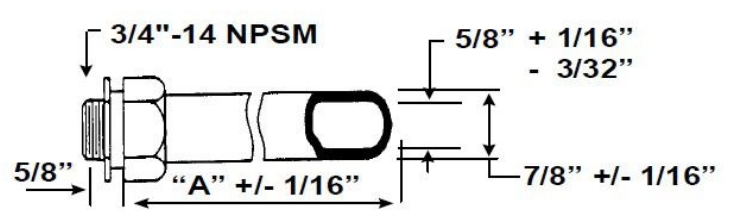

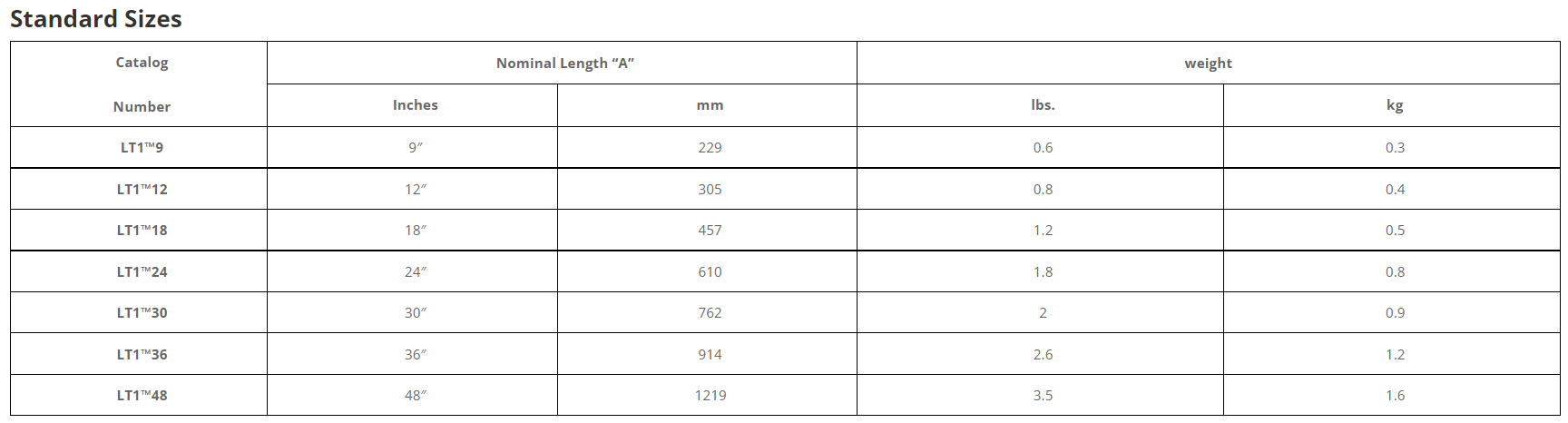

Lt1型™ 金属陶瓷热电偶保护管标准尺寸
描述
LT1型™ 金属陶瓷是铬和氧化铝的复合材料。它在2500°F（1370°C）下具有优异的抗氧化性，与不锈钢相当的高导热性，以及对大多数液态金属润湿的良好抵抗力。
A型连接器（可选）
EMT连接器，压盖压缩，镀锌钢主体，带镀锌可锻铸铁螺母，与管道粘合
