LDM650/5LJ
红色激光二极管模块
650 nm，<5 mW
可调焦
自动功率控制 (APC)
3.0 – 5.0 VDC 输入电压
产品描述
LDM650/5LJ 是一款小型激光二极管模块，带有可调焦透镜，典型发射波长为 650 nm，连续光输出功率 < 5 mW。该模块集成了实现稳定运行的自动功率控制驱动电路，并设计为使用 3-5 VDC 电源电压供电。可选配匹配的电源、支架和散热器以便快速设置（详细信息见第 3 页）。
最大额定值（T外壳=25∘C）
| 参数 | 数值 | 单位 | |
|---|---|---|---|
| 最小值 | 最大值 | ||
| 工作温度 | -10 | +50 | °C |
| 存储温度 | -25 | +85 | °C |
光电特性（T外壳=25∘C）
| 参数 | 数值 | 单位 | |
|---|---|---|---|
| 最小值 | 最大值 | ||
| 峰值波长 | 640 | 665 | nm |
| 光输出功率 (CW) | <5 | mW | |
| 激光类别 | 3R | ||
| 出光孔径 | 4 | mm | |
| 光束直径 (@10 米处) | 5 | mm | |
| 光束发散角 | 0.5 | mrad | |
| 光束形状 | 椭圆形 | ||
| 电源电压 | 3 | 5 | VDC |
| 工作电流 | 20 | 30 | mA |
| 外壳材质 | 黄铜，黑色阳极氧化处理 | ||
| 准直透镜 | 丙烯酸树脂 (Acryl) | ||
| 尺寸 | Ø12 x 30 | mm | |
| 平均无故障工作时间 (@25°C) | 10000 | h |
激光辐射
避免眼睛直接暴露于光束
3R 类激光产品

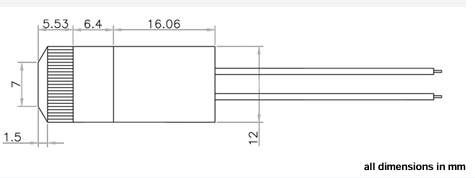

外形/连接
| 引线颜色 | 描述 |
|---|---|
| 红色 | +VDC* |
| 黑色 | GND |
模块外壳与+VDC电位相连
可选配件
散热器 S050x34
铝制，黑色阳极氧化处理
夹持机构
尺寸：50 x 50 x 34 mm
重量：114 g
电源 LPS31C
输入：100-240VAC
交流插头：欧标插头 (CEE7/f6)
连接器：IEC 60130-10 A 型
输出：3 VDC，最大 1 A
CE 认证
尺寸：30 x 80 x 75 mm
重量：80 g
支架 RLM-1250
钢材，黑色阳极氧化处理
高度、伸出距离、倾斜角度可调
夹具可 360° 旋转
最大夹持直径：12.5 mm
尺寸：69 x 67 mm
重量：152 g
注意事项
静电：
在操作或使用本模块时，必须采取预防静电放电的措施。浪涌电压或静电放电可能导致激光模块完全失效。
散热：
为了保持激光模块的使用寿命和稳定性，建议进行有效的热管理。
安全：
本激光模块发射高强度的不可见光，可能对人眼和皮肤造成危害。根据 IEC 60825-1 和 21 CFR Part 1040.10 安全标准，其被归类为 3R 类激光产品。
