LD-520-50MG 绿色激光二极管
绿色激光二极管
波长 520 nm，功率 50 mW
单横模
T056 封装，平窗口
产品描述
LD-520-50MG 是一款采用 5.6 mm TO 型封装的、集成光电二极管的直接发射、基于 GaN 材料的 520 nm 绿色激光二极管。它提供单横模发射和 >100 MHz 的调制带宽。它是众多应用的高效辐射源，例如激光投影、全息技术、计量学或生物医学应用。
最大额定值*（外壳温度 T_CASE = 25°C）
| 参数 | 符号 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| 工作电流*¹ | I_OP | 200 | mA | |
| 反向电压 | V_R | 2 | V | |
| 工作温度*¹ | T_OPR | -20 | +60 | °C |
| 存储温度 | T_STG | -40 | +85 | °C |
| 焊接温度 (最长 3s) | T_SOL | +260 | °C | |
| 结温*¹ | T_J | +150 | °C |
超出这些条件运行可能会损坏器件
*¹ 在最大额定值下运行可能会影响使用寿命
光电特性 (外壳温度 Tcase = 25°C, 输出光功率 Po = 50mW)
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | |
|---|---|---|---|---|---|---|
| 峰值波长 | λp | 510 | 520 | 530 | nm | |
| 光谱宽度 (FWHM) | Δλ | 2 | nm | |||
| 工作电压 | Vf | 6.9 | 8.0 | V | ||
| 阈值电流 | Ith | 45 | 75 | mA | ||
| 工作电流 | Iop | 125 | 160 | mA | ||
| 调制频率 | f | >100 | MHz | |||
| 偏振比 | PGR | 100:1 | ||||
| 光束发散角 (FWHM) | 平行方向 垂直方向 | Θ∥ Θ⊥ | 4 7 | 11 11 | deg. | |
| 热阻 (结到外壳) | Rth | 34 | K/W | |||
| 监控电流 | IM | 90 | μA |

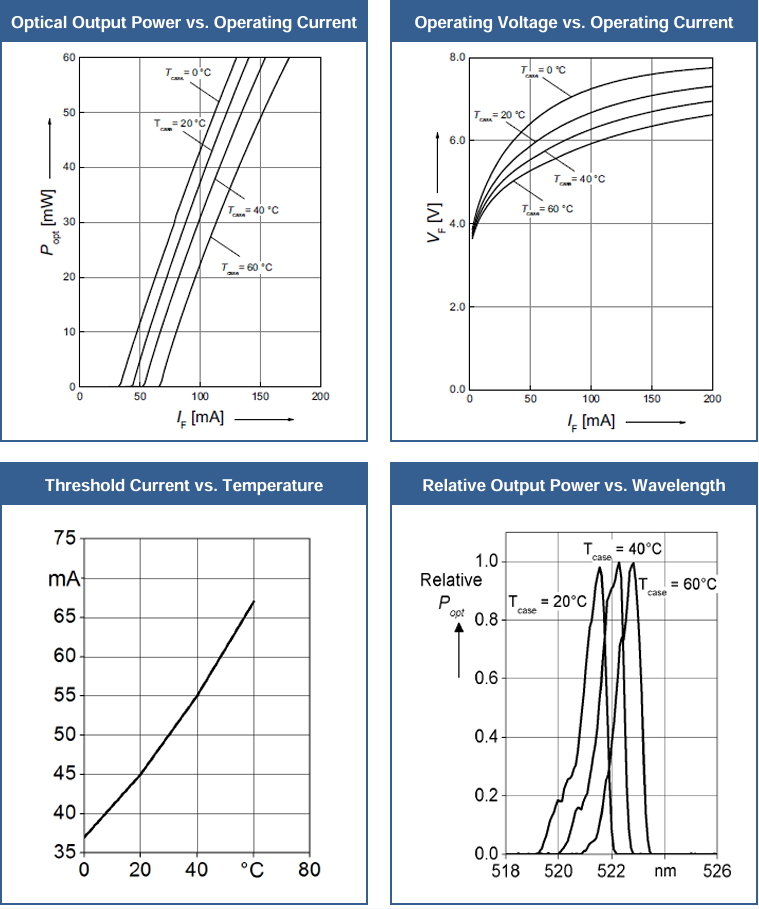

性能特性

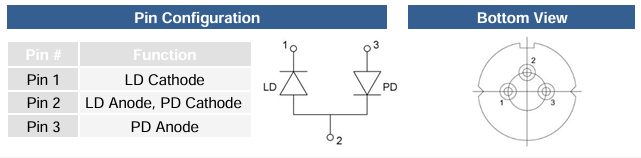

电气特征

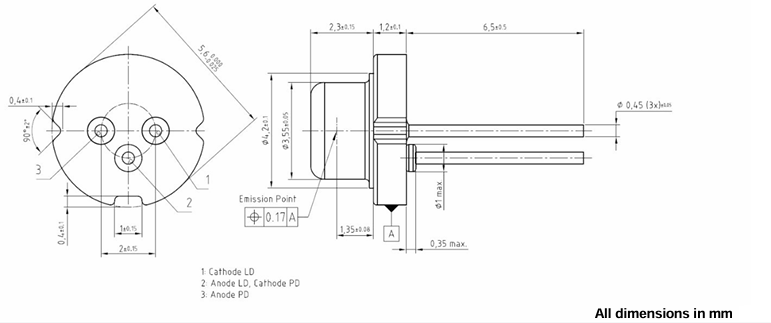

外部尺寸
