Prisms & Beam Splitters棱镜和分光镜
Corner Cubes (Trihedral Prisms)三面棱镜、角隅棱镜
三面棱镜或角隅棱镜通过全内反射将激光束反射180°回到原点。
| 零件号 | 大小 | 质量 | 平坦 | 涂层 | 注意 | |
|---|---|---|---|---|---|---|
| CCUBE-13-K9 | 12.7 x 9.5毫米 | 60/40标清 | λ/10 | – | H-K9L玻璃 | |
| CCUBE-13-BK7 | 12.7 x 9.5毫米 | 60/40标清 | λ/10 | – | BK7玻璃 | |
| CCUBE-25-K9 | 25.4 x 19毫米 | 60/40标清 | λ/10 | – | H-K9L玻璃 | |
| CCUBE-25-BK7 | 25.4 x 19毫米 | 60/40标清 | λ/10 | – | BK7玻璃 |

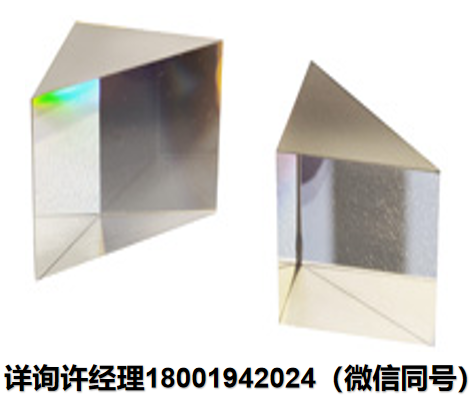

Right Angle Prisms – Glass直角棱镜-玻璃
棱镜可以用来使激光束偏离90°或180°，这取决于输入光束的方向。
| 零件号 | 大小 | 质量 | 平坦 | 涂层 | 注意 | |
|---|---|---|---|---|---|---|
| RA-PRISM-10-K9 | 10×10毫米 | 60/40标清 | λ/10 | – | H-K9L玻璃 | |
| RA-PRISM-10-BK7 | 10×10毫米 | 60/40标清 | λ/10 | – | BK7玻璃 | |
| RA-PRISM-20-K9 | 20x20x20毫米 | 60/40标清 | λ/10 | – | H-K9L玻璃 | |
| RA-PRISM-20-BK7 | 20x20x20毫米 | 60/40标清 | λ/10 | – | BK7玻璃 | |
| RA-PRISM-25-K9 | 25x25x25毫米 | 60/40标清 | λ/10 | – | H-K9L玻璃 | |
| RA-PRISM-25-BK7 | 25x25x25毫米 | 60/40标清 | λ/10 | – | BK7玻璃 |
Anamorphic Prisms – Glass变形棱镜-玻璃
变形棱镜对用于将椭圆形激光二极管光束转换成近似圆形的光束轮廓。
| 零件号 | 大小 | 质量 | 平坦 | 涂层 | 注意 | |
|---|---|---|---|---|---|---|
| AN-PRISM-12-SF11 | 12x12x8.5毫米 | 60/40标清 | λ/10 | – | SF11玻璃，1件。 |
Equilateral Prisms – Glass等边棱镜-玻璃
等边棱镜或色散棱镜有三个相等的60°角，用于光的光谱色散。
| 零件号 | 大小 | 质量 | 平坦 | 涂层 | 注意 | |
|---|---|---|---|---|---|---|
| EL-PRISM-25-K9 | 25.4毫米 | 60/40标清 | λ/10 | – | H-K9L玻璃 | |
| EL-PRISM-25-BK7 | 25.4毫米 | 60/40标清 | λ/10 | – | BK7玻璃 |
Penta Prisms – Glass五棱镜-玻璃
五棱镜将输入光束偏转90 °,但在此过程中不会反转图像。
| 零件号 | 大小 | 质量 | 平坦 | 涂层 | 注意 | |
|---|---|---|---|---|---|---|
| PT-PRISM-10-K9 | 10×10毫米 | 60/40标清 | λ/10 | 铝 | H-K9L玻璃 | |
| PT-PRISM-10-BK7 | 10×10毫米 | 60/40标清 | λ/10 | 铝 | BK7玻璃 | |
| PT-PRISM-25-BK7 | 25.4×25.4毫米 | 60/40标清 | λ/10 | 铝 | BK7玻璃 |
Polarizing Beam Splitter – Glass偏振分束器-玻璃
分束器将随机偏振光分成两束线偏振光。
| 零件号 | 大小 | 质量 | 平坦 | 设计WL | 注意 | |
|---|---|---|---|---|---|---|
| PBS-05-BK7 | 5x5x5毫米 | 60/40标清 | λ/4 | 620-660纳米 | BK7玻璃 | |
| PBS-10-ZF1 | 10×10毫米 | 60/40标清 | λ/4 | 450-650纳米 | ZF1玻璃 | |
| PBS-10-BK7 | 10×10毫米 | 60/40标清 | λ/4 | 620-660纳米 | BK7玻璃 | |
| PBS-20-ZF1 | 20x20x20毫米 | 60/40标清 | λ/4 | 450-650纳米 | ZF1玻璃 | |
| PBS-20-BK7 | 20x20x20毫米 | 60/40标清 | λ/4 | 620-660纳米 | BK7玻璃 |
