德国 RM Prüftechnik 浪涌电压绕组测试 DX 系列
电枢浪涌应力测试
片状电枢测试是直流牵引电机和大型直流电机的制造商和维护商的绝佳补充。在这种方法中，浪涌电压施加在两个相邻的翅片之间。这些电枢可以具有任意低阻抗 （展开） 和补偿连接。所需的更高脉冲电流由阻抗转换器级 （“ZTX”） 产生。
在检查过程中会检测到连接不良和集电极槽不干净，以及杆或翅片绝缘的闭合和薄弱点。测试电压直接在测试头上测量并显示在屏幕上。薄片的振动曲线存储为参考图像，然后将探头进一步移动，并将刚刚测试的薄片的振动模式与参考进行比较。在端接、闪络或中断的情况下，测试模式和电压电平会发生剧烈变化。
也可以使用跨度方法用浪涌电压测试锚栓。在这里，带有多个板条的段通过测试头连接到测试设备的直接浪涌电压输出。
与 span 方法相比，slat 方法有几个优点：
- 浪涌电压电平的均匀切换
- 使用补偿导体定位低阻抗绕组中有缺陷的薄片/棒
- 通过服务开口的测试探针测试处于安装状态的锚栓
浪涌电压绕组测试
在浪涌电压测试技术领域，我们和我们的合作伙伴可以称自己为专有技术的领导者。
详细的研究和对用户需求的精确了解造就了树立里程碑的产品。
例子：
- 1974 年：第一台带有全电子式高压开关的便携式设备
- 1985 年：第一台 PC 控制的自动定子测试系统
- 1987 年：第一台用于大型锚栓的计算机控制自动系统
- 1994 年：第一台便携式自动 PC 控制设备
- 1997 年：第一台通过单独的信号采集和处理进行实际 PD 评估的设备
大多数型号都集成了附加功能，例如直流高压/绝缘电阻、极化指数、绕组电阻等。对于所有型号，我们都提供集成或外部局部放电评估，这是一个非常重要的主题，尤其是由于使用 PWM 供电系统的驱动器的功率密度和动态控制不断提高。
介绍

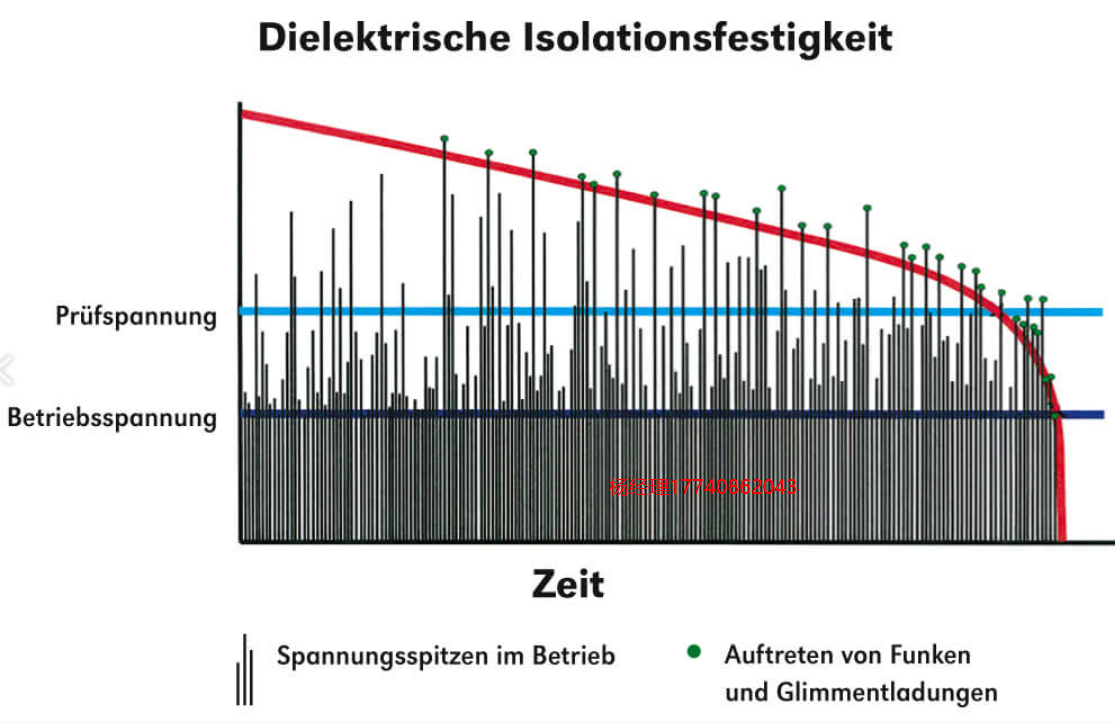

绕组绝缘层会因各种影响因素（如振动、湿度和温度波动）而老化。电压瞬变会进一步损坏弱化的绝缘 – 如果在制造过程中的测试或预防性维护期间的重复测试中没有事先发现和消除问题，则最严重。故障会导致巨大的成本，这些成本通常远高于相应的测试设备。
- 传统的绝缘测试方法仅测试主绝缘（电隔离部件）。然而，大多数故障始于绕组内部。
- 只有浪涌电压测试才能对这种内部绝缘进行彻底可靠的
测试。 - 如果绕组绝缘损坏扩大为电流绕组电路，通常为时已晚：绕组或电机的故障只是几分钟的问题。短路电路中会产生热量，这也破坏了绝缘的其余部分。
物理原理
详
概述
- 采用最先进的 IGBT 技术进行浪涌电压测试
- 线圈组和直流电枢的特殊测试模式
- 集成可选的 RLC 测量桥，用于进一步识别故障和损坏
- 鼠笼式转子的可选局部放电评估和测试
- 操作简单、直接，无需编程 – 特别适用于维修车间
- 设计紧凑，最高可达 15 kV – 非常适合移动使用
- 模块化可扩展性：高达 40 kV 的附加发电机和电枢测试模块

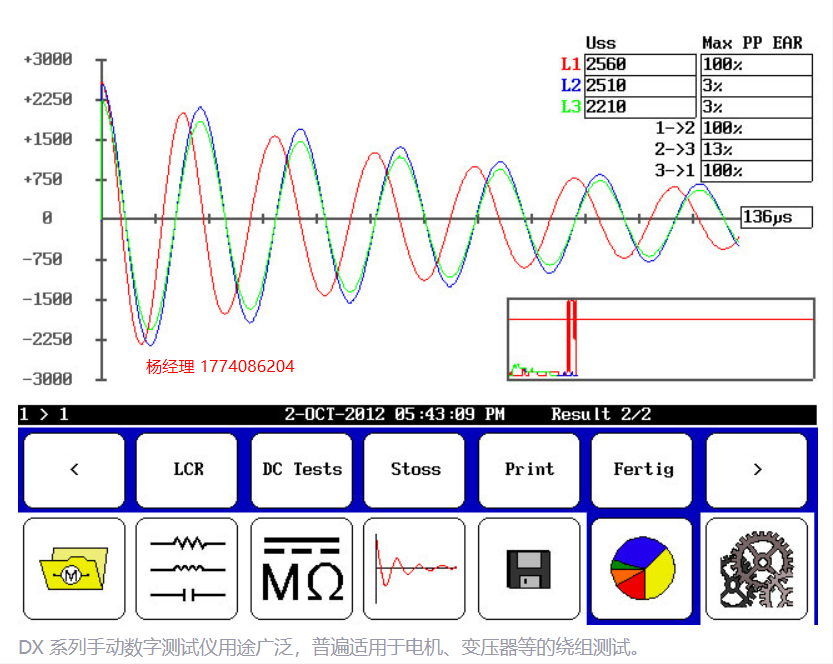

DX 系列手动数字测试仪用途广泛，普遍适用于电机、变压器等的绕组测试。
凭借其广泛的功能可能性，它们不仅适用于生产和维修中的质量保证，而且由于其紧凑性和坚固性，也适用于现场电机的维护。该测试可以直接在机器上进行，也可以通过电缆从控制柜进行，并实现快速状态评估和错误分析。
手动设备可以更快地投入运行，操作更轻松、更灵活，使其特别适用于维修领域。
绕组中薄弱点的可视化/定位通常只能通过使用快速脉冲序列 （≥5 Hz） 的重复测试来实现。这是实现有针对性的本地维修的唯一方法，这为节省成本做出了巨大贡献，尤其是在大型机器上。
除了使用用于静态和动态故障评估的专利方法进行浪涌电压测试外，新的 DX 系列还提供以下测试方法：
- 绝缘电阻 / 直流高压 / 斜坡
- 介电吸收/极化指数（带定时器）
- 可选的局部放电评估（浪涌电压下）

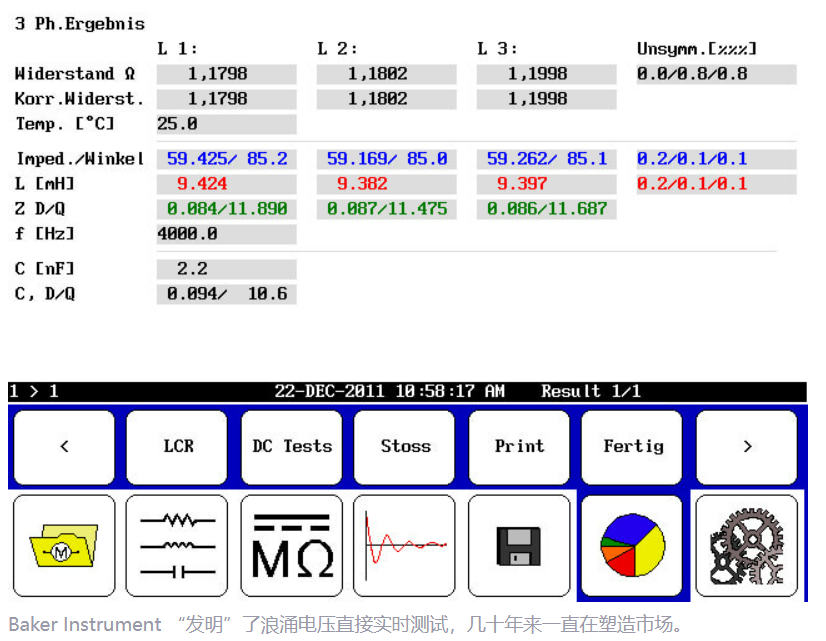

- 可选阻抗、电容、电感、相位角和
- 绕组电阻
- 可选的静态转子测试功能
对于低电压方法，使用高达 1 A 的电流和 50 Hz 至 4 kHz 的频率。
特点 / 设备
- 4 – 15 kV 直流高压/浪涌电压
- 具有更高浪涌容量 （100 nF） 的型号
- 5 m 长测试引线，40 kV 隔离
- 直观的图形用户界面，带 8 英寸触摸屏
- 模块化设计，配置灵活
- USB 打印机接口（PCL5 格式）/记忆棒
- 内部存储器 2 GB 用于测试结果等。
- 用于辅助发电机 24 – 40 kV 和电枢测试模块的接口
- 集成紧急停止;安全灯连接
- 坚固的外壳，带 opt.保护盖和电缆袋
- 用于 PC “Surveyor DX” 的报告生成器和数据库
- 脚踏按钮连接;保护导体监测装置
操作、分析和报告
这些设备是专门为测试电机和卷绕货物而开发的，因此易于操作。屏幕上的菜单已减少到应用程序所需的菜单。即使戴着安全手套，也可以通过 8 英寸触摸屏上的大图标快速直观地选择功能。
用于线圈组、电枢段、极轮等的特殊测试模式简化了所有测试线圈的曲线和结果的测试和固定。可以存储带有公差限值的参考曲线，并且可以“冻结”并立即打开设定的测试电压。结果可以显示为柱状图。
内部 SD 存储器中可以进行无限次考试，这些考试可以通过 USB 存储器直接传输到 Windows PC。为此，开发了可选的数据库程序 SurveyorDX。因此，可以快速轻松地进行预防性维护的定期检查并记录下来。但是，测试结果也可以通过打印机直接记录。
