三维激光测量机
该测量机专用于对物体（特别是悬挂臂）的几何参数进行非接触式测量，是一套独立的软硬件集成系统。
设备的技术特性可根据具体任务需求进行调整。
本设备基于三维激光扫描技术工作原理，通过对目标物体进行扫描并重建三维计算机模型，进而从模型中提取几何参数。

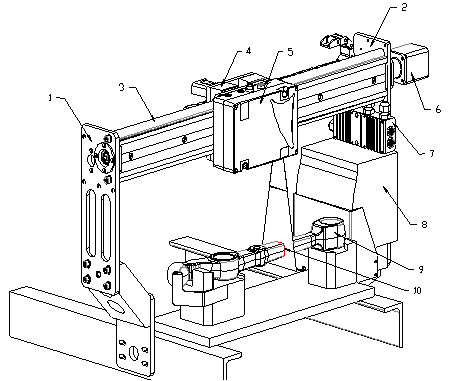

设备结构设计如图1所示（图示为移除外罩状态）：
系统包含两根立柱1、2，由导轨3连接形成封闭结构。搭载激光扫描仪5的滑架4安装在导轨3上。步进电机6固定于立柱1，通过联动的滚珠丝杠（未显示）驱动滑架4移动。滑架4的极限位置设有限位开关（未显示）。立柱2上装有信号模块7和电源模块8。
激光扫描仪5发射线激光投射至被测物体9表面，形成的轮廓截面图像10由扫描仪信号处理器进行分析，通过计算激光线上各点的X坐标值，获取物体表面各测点的Z坐标距离值。
工作原理：

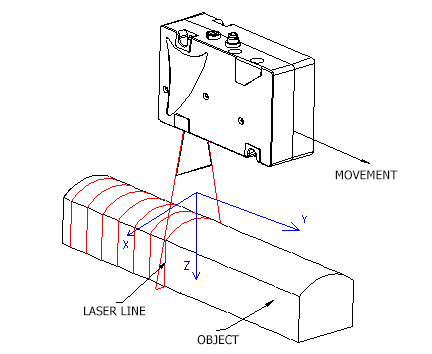

设备运行流程如下：安装于滑架上的激光扫描仪沿Y坐标方向移动并对物体进行扫描。通过步进电机驱动系统精确控制扫描间距，激光扫描仪按固定间隔获取物体轮廓点的X、Z坐标值（参见图2）。
最终生成具有精确坐标值（X,Y,Z）的点云三维计算机模型，所需几何参数均通过该重建模型计算得出。
3D Laser Measurement Machine RF1010SL
| Parameter | Value | |
| Scanning range Y-axis, mm | 370 | |
| Scanning range, Z-axis, mm | 135 | |
| Scanning range Х (start of measurement, Z-axis), mm | 45 | |
| Scanning range Х (end of mesurement Z-axis), mm | 70 | |
| Measurement accuracy, X,Z axises, um | ±50 | |
| Measurement accuracy, Y axis, um | ±20 | |
| Sampling rate, profiles/s | 250 | |
| Speed, mm/s | up to 80 | |
| Parameters under control | see point 10.1.2. in manual | |
| Dimension, mm | 730х415х180 | |
| Weight, kg | 40 | |
| Power supply | alternating-current mains with sampling rate (50 ± 1) Hz, nominal power 220 with allowable stress ±10 %. | |
| Power consumption, W | 300 | |
| Environment conditions | Environment temperature: +1..+350 С Relative humidity 25-65% | |
