riftek三维激光扫描套件Shtrikh-2M
本套件专为实现非接触式激光物体扫描而设计，可获取三维模型并生成适用于数控机床后续加工的文件格式。
该套件包含激光传感器、同步模块及软件系统，可适配安装于任何控制系统的数控雕刻机、铣床及雕刻设备。
三维激光扫描套件Shtrikh-2M
三维激光扫描套件Shtrikh-2M
可扫描材料：任意材质
扫描网格XY：自由设定
扫描范围XY：自定义可调
扫描深度：标准100毫米（支持定制）
平均扫描速度：4500点/秒
3D Laser scanning kit Shtrikh-2M
| Parameter | Value | |
| Scanned materials | any * | |
| Scan grid, XY | arbitrary | |
| Scan field, XY | arbitrary | |
| Scan depth, mm | 100 or by order ** | |
| Average scanning speed, points/s | 4500 | |
Acceptable synchronization methods
| Sync source | Signal level value | |
| Stepper drive direct control signals, X-axis | CMOS/TTL | |
| X-axis encoder with pulse output (differential or non-differential) | 2,5…30V | |
| X-axis encoder with sinusoidal output (differential or non-differential) | 2,5…30V | |

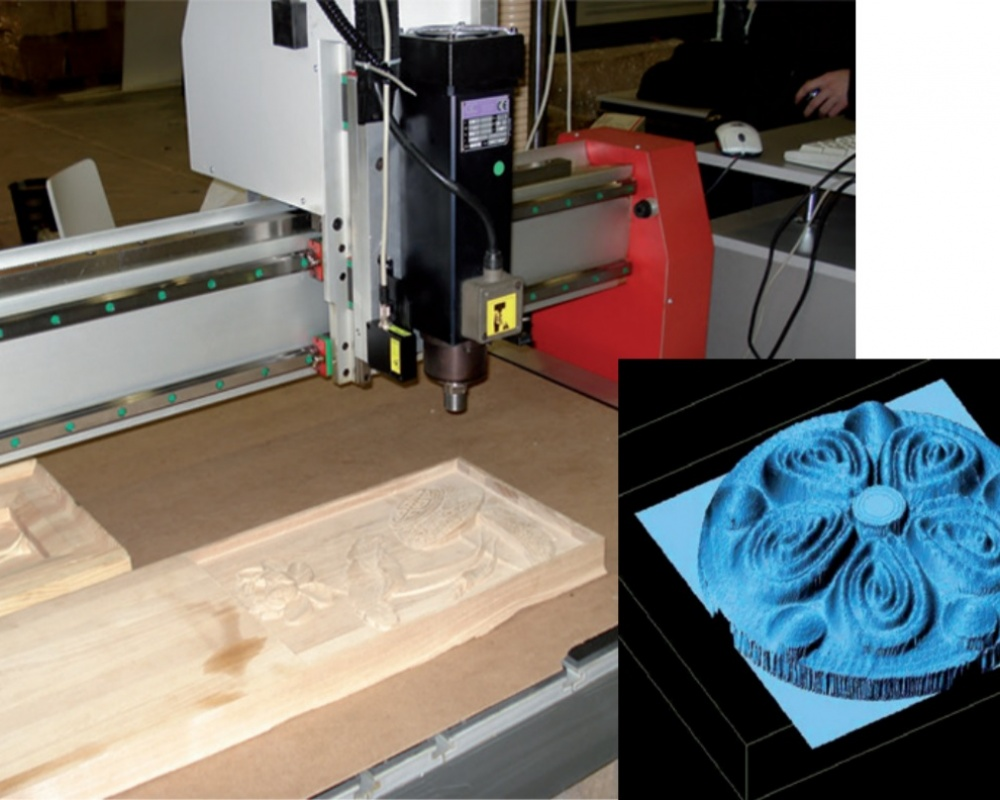

激光扫描传感器安装在机床运动系统上。在扫描模式下，数控系统驱动传感器以”蛇形轨迹”逐行扫描产品原型。传感器实时测量至产品表面的距离（Z坐标），其数据读取与运动系统的XY坐标移动保持同步，采集数据通过以太网端口传输至计算机，最终形成产品表面的XYZ坐标阵列——即原型的数字化模型。该模型可保存为点云格式及STL格式，适用于数控系统的后续加工。
主要组件：
工作原理
标识说明：
1 – 激光传感器（RF603或RF603B型，图示为RF603B）
2 – 同步控制单元
3 – 激光传感器与同步单元的连接线缆
4 – 激光传感器连接计算机的以太网线（RF603版本仅需一根网线）
5 – 同步单元连接计算机的USB-RS485转换线
6 – 220V电源线
注：双镜头激光传感器版本（RF603B）额外配备网络交换机和跳接线
