RIFTEK,RF651,RF656,RF656XY,一维非接触式光学显微测量仪,用于测量金属丝、棒材和其他圆柱体的直径，间隙、边缘位置和几何物体的尺寸
一维光学显微测量仪采用“阴影”测量原理，其中平行的激光光束被传输到接收器。物体在光束路径中投射的阴影边缘通过接收单元内的探测器阵列精确测量。光学显微测量仪是非接触式设备，理想用于测量金属丝、棒材和其他圆柱体的直径，以及间隙、边缘位置和几何物体的尺寸特征。
该系列包括两种型号：
RF651 — 直接穿透光束显微测量仪；
RF656 — 带远心透镜的高精度穿透光束显微测量仪；
RF656XY — 高精度双轴显微测量仪。
RF651 系列：
- 直接通过光束测微计
- 发射机和接收机之间的距离较长
RF656 系列：
- 高精度千分尺与远心镜头
RF656XY 系列：
- 高精度两轴千分尺
规格：
1D光学千分尺RF65x规格
| RF65x- | RF651-25 | RF651-50 | RF651-75 | RF651-100 | RF656-5 | RF656-10 | RF656-25 | RF656-50 | RF656-75 | RF656-100 | |||
| 测量范围，毫米 | 25 | 50 | 75 | 100 | 1х5 | 3х10 | 5х25 | 7×50 | 9×75 | 10×100 | |||
| 对象的最小尺寸，mm | 0,5 | 1 | 1,5 | 2 | 0,05(0,1) | 0,1(0,2) | 0,25(0,5) | 0,5(1) | 0,75(1,5) | 1(2) | |||
| 准确性*，um | 5 | 10 | 15 | 20 | 0,3 | 0,5 | 一 | 2 | 3 | 5 | |||
| 测量频率，赫兹 | 500 | 500 | 500 | 500 | 500 | 2000 | 2000 | 2000 | 2000 | 2000 | |||
| 光源 | 发光二极管 | ||||||||||||
| 激光安全等级 | 1 (IEC60825-1) | ||||||||||||
| 同步输入 | 2.4–5伏(CMOS，TTL) | ||||||||||||
| 逻辑输出 | 三路输出，NPN:最大100mA；最大40 V | ||||||||||||
| 电源，V | 24 (9…36) | ||||||||||||
| 功耗，W | 1,5…2 | ||||||||||||
| 外壳材料 | 铝金属 | ||||||||||||
| 重量(不含电缆)，克 | 600 | 2000 | 2600 | 4000 | 700 | 700 | 700 | 1600 | 3200 | 4500 | |||
| 输出接口 | 数字的 | RS232(最大。921.6千位/秒)或RS485(最大值。921.6千位/秒)或以太网& (RS32或RS485) | |||||||||||
| 模拟的 | |||||||||||||
* 当使用刀口来中断光束，发射器和接收器之间的距离等于两个测量范围时，获得的典型数据
1D光学千分尺RF65xy规格：
| RF65xy | RF656xy-5 | RF656xy-10 | RF656xy-25 | RF656xy-50 | RF656xy-75 | RF656xy-100 | |||||||
| 测量范围，毫米 | 1х5 | 3х10 | 5х25 | 7×50 | 9×75 | 10×100 | |||||||
| 对象的最小尺寸，mm | 0,05(0,1) | 0,1(0,2) | 0,25(0,5) | 0,5(1) | 0,75(1,5) | 1(2) | |||||||
| 准确性*，um | 0,3 | 0,5 | 一 | 2 | 3 | 5 | |||||||
| 测量频率，赫兹 | 500 | 2000 | 2000 | 2000 | 2000 | 2000 | |||||||
| 光源 | 发光二极管 | ||||||||||||
| 激光安全等级 | 1 (IEC60825-1) | ||||||||||||
| 同步输入 | 2.4–5伏(CMOS，TTL) | ||||||||||||
| 逻辑输出 | 三路输出，NPN:最大100mA；最大40 V | ||||||||||||
| 电源，V | 24 (9…36) | ||||||||||||
| 功耗，W | 1,5…2 | ||||||||||||
| 外壳材料 | 铝金属 | ||||||||||||
| 重量(不含电缆)，克 | 1500 | 1300 | 2600 | 6900 | 10500 | 13500 | |||||||
| 输出接口 | 数字的 | RS485(最大。921.6千位/秒)或以太网和RS485 4…20毫安(负载≤ 500欧姆)或0…10伏 | |||||||||||
| 模拟的 | |||||||||||||
* 当使用刀口来中断光束，发射器和接收器之间的距离等于两个测量范围时，获得的典型数据
测量原理：
RF651 工作原理

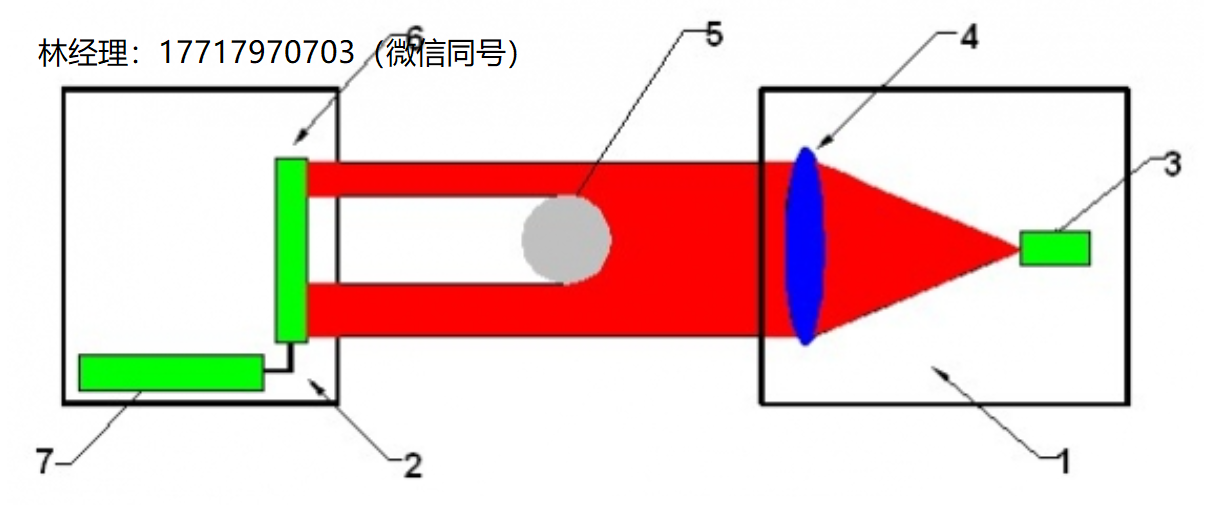

该显微测量仪的操作基于所谓的“阴影”原理。显微测量仪由两个模块组成——发射器1和接收器2。LED 3的辐射通过透镜4进行平行化。当物体5放置在平行光束区域时，形成的阴影图像被CCD光电探测器阵列6扫描。处理器7根据阴影边界（s）的位置计算物体的位置（大小）。
RF656 工作原理

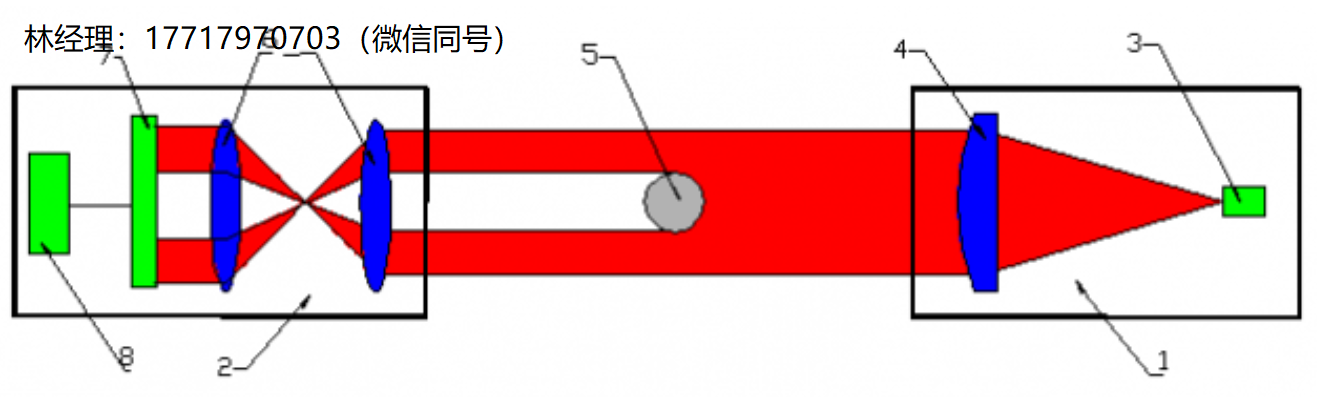

该显微测量仪的操作基于所谓的“阴影”原理。显微测量仪由两个模块组成——发射器1和接收器2。红色LED 3的辐射通过透镜4进行平行化。当物体5放置在平行光束区域时，由远心透镜6形成的阴影图像被CCD光电探测器阵列7扫描。处理器8根据阴影边界（s）的位置计算物体的位置（大小）。
应用：
- 大宽度/直径
- 缺口
- 双轴
- 物体/目标位移
- 物体识别
- 直径和轮廓
1D光学千分尺RF651的订购信息
RF 651-X/L-串行模拟输入端口-сс-M-AK
| 符号 | 描述 |
| X | 测量范围，毫米 |
| L | 固定在横梁上的发射器和接收器外壳之间的距离，mm |
| SERIAL | 串行接口类型:RS232 – 232或RS485 – 485或 (以太网和RS232)–232-ET或(以太网和RS485)–485-ET |
| ANALOG* | 显示存在4…20毫安(I)或0…10伏(U)的属性 |
| LOUT* | 显示逻辑输出存在的属性 |
| IN | 触发输入(同步输入)存在 |
| CC | с形连接器- CC |
| М | 电缆长度，米 |
| AK | 带保护气刀窗口千分尺 |
*仅可订购逻辑输出或模拟输出的修改。
示例:RF 651-25/50-232-I-IN-сC-3–测量范围–25mm，发射器和接收器之间的距离–50mm，RS232串行端口，4…20mA模拟输出，可提供触发输入，电缆连接器，3 m电缆长度。
1D光学千分尺RF656的订购信息
RF 656-X-SERIAL-ANALOG-LOUT-IN-сс-M-AK
| 符号 | 描述 |
| X | 测量范围，毫米 |
| L | 发射器和接收器之间的距离，mm |
SERIAL | 串行接口类型:RS232 – 232或RS485 – 485 或(以太网和RS232)-232-ET，或(以太网和RS485)-485-ET |
SERIAL* | 显示存在4…20毫安(I)或0…10伏(U)的属性 |
ANALOG* | 显示存在3个逻辑输出的属性 |
| IN | 触发输入(同步输入)存在 |
| CC | с形连接器- CC |
| М | 电缆长度，米 |
| AK | 带保护气刀窗口千分尺 |
*仅可订购逻辑输出或模拟输出的修改。
示例:RF 656-25/50-232-I-IN-сс-3–测量范围–25mm，发射器和接收器之间的距离–50mm，RS232串行端口，4…20 mA模拟输出，可提供触发输入，电缆连接器，3 m电缆长度。
1D光学千分尺RF656的订购信息
RF 656 xy-X-SERIAL-ANALOG-LOUT-IN-AL-сс-M-AK
| 标志 | 描述 |
| X | 测量范围，毫米 |
SERIAL | 串行接口类型:RS485 – 485 或(以太网和RS485)–485-ET |
ANALOG* | 显示存在4…20毫安(I)或0…10伏(U)的属性 |
LOUT* | 显示存在3个逻辑输出的属性 |
| IN | 触发输入(同步输入)存在 |
| CC | с形连接器- CC |
| М | 电缆长度，米 |
| AK | 带保护气刀窗口千分尺 |
*仅可订购逻辑输出或模拟输出的修改。
示例:RF 656 xy-25-485-I-IN-сс-3–测量范围–25mm，RS485串行端口，4…20 mA模拟输出，可提供触发输入，电缆连接器，3 m电缆长度。
