激光碎屑检测系统
该系统用于非接触式检测不同工艺部件（例如制动卡钳等）圆形凹槽内的碎屑。该系统还可用于凹槽密封轮廓分析（密封变形检测）。
工作原理：
该系统的运行基于双目三角激光传感器对物品表面的扫描。

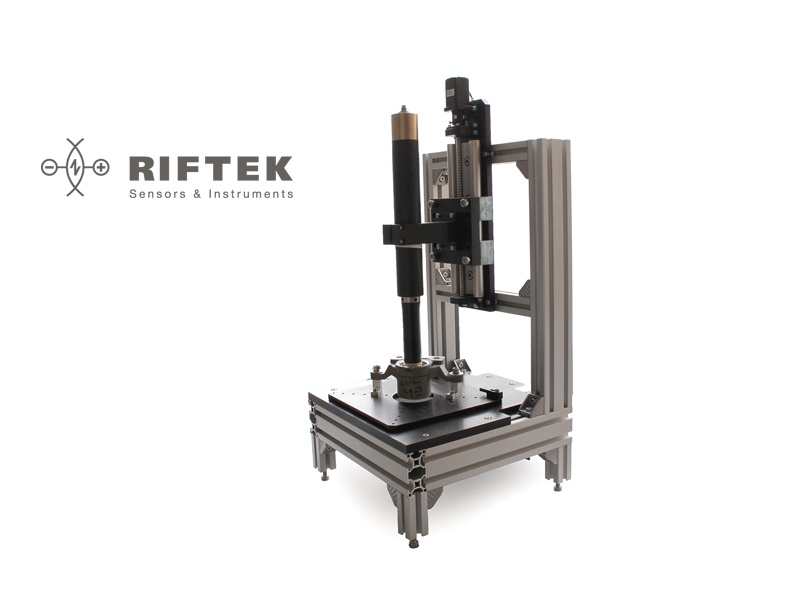

该系统包含安装在旋转模块上的激光传感器（图 1）。
来自传感器的半导体激光辐射聚焦在物品表面。
表面反射的辐射由传感器的两个输入镜头收集。传感器旋转并扫描表面。到表面的距离，由激光传感器测量，相应的旋转角度形成表面的极坐标。内置信号处理器可分析表面轮廓并检测表面上是否存在碎屑。
激光碎片检测系统 RF096-Insp 规格：
| 参数 | 价值 | |
| 检测槽直径范围，mm | 35…53 | |
| 检测到的碎片最小尺寸，毫米 | 0,03（厚度）x 0,1 x 0,1 | |
| 空间分辨率（点/周转） | 3200 | |
| 激光传感器线性度，um | ±10 | |
| 检查时间，s | 1,2 | |
| 光源 | 红色半导体激光器，660 nm 波长 | |
| 输出功率，mW | <1 | |
| 激光安全等级 | 2 （IEC60825-1） | |
| 激光束形状 | 圆 | |
| 激光光斑尺寸，mm | 0,1 （范围的起点） – 0,2 （范围的中间） – 0,35 （范围的终点） | |
| 输出接口 | 参数化、轮廓数据和检测结果传输 | 以太网 （UDP） |
| 逻辑 （AL） | 0…1（低电平）- 电源（高电平），V | |
| 命令输入 （IN） | 0…1 （低电平） – 4,5…24 （高电平）， V | |
| 电源，V | 9 …24 | |
| 功耗，W | 3 （待机模式） ， 20 （扫描模式） | |
| 耐环境性 | 外壳等级 | IP67 防护等级 |
| 振动 | 20 克/10 …1000Hz，6 小时，每个 XYZ 轴 | |
| 休克 | 30 克 / 6 毫秒 | |
| 工作温度， °С | -10…+60， （-30…+60 对于带内置加热器的传感器）， | |
| 允许的环境光 lx | 30000 | |
| 相对湿度 | 5-95% （无冷凝） | |
| 储存温度 | -20…+70 , °С | |
| 外壳材料 | 铝 | |
| 重量（不含电缆） | 1100 克 + 磁铁支架（280 克） | |
