波兰RIFTEK速度长度传感器ISD-3汽车和铁路应用激光多普勒干涉测量

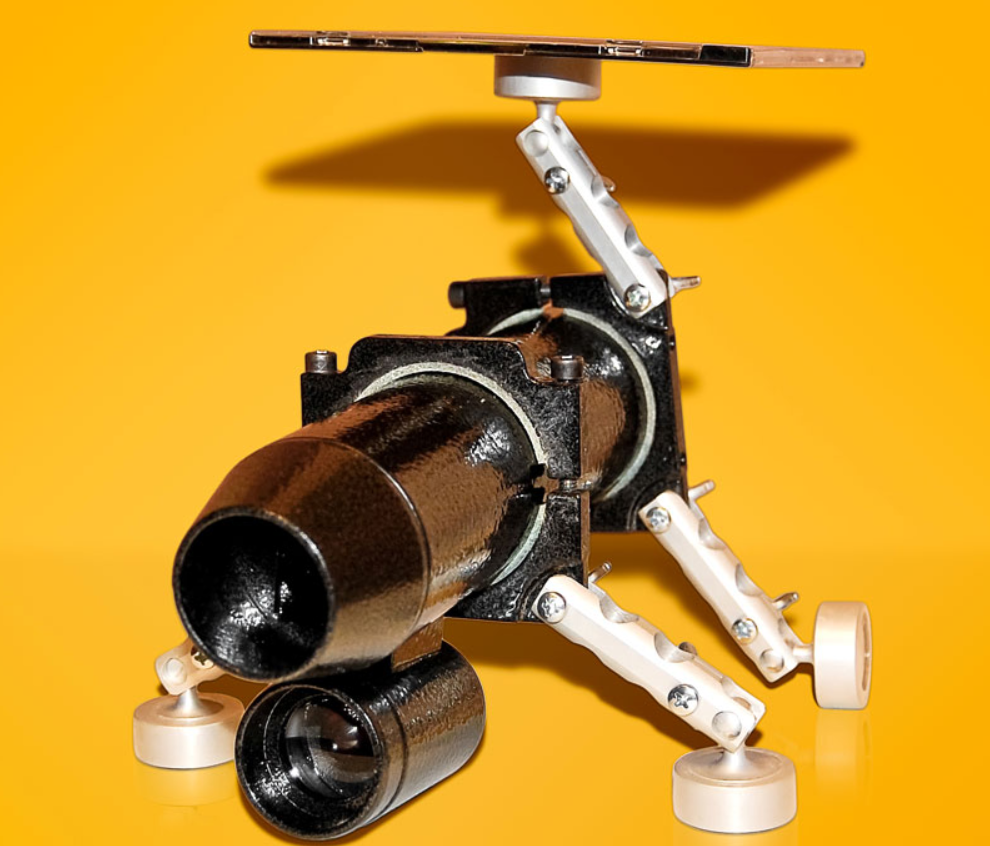

ISD-3
- 物体图像的栅格空间过滤
- 可靠测量任何表面
- 汽车和铁路应用
速度范围，公里/小时：0,2..250
速度测量精度，% RMS：< ±0,15
距离测量精度，% RMS：< ±0,1
光学速度和长度传感器 ISD-3 系列。规范
| 参数 | 价值 | 评论 |
| 参数 | 价值 | 笔记 |
| 速度范围 | 0,2 — 250 公里/小时 | TTLout 400 Hz/m/s。其他应要求提供 |
| 速度精度* | <±0,15 % RMS | 在测试台（跑步机）上以 18,38 公里/小时的速度确定 |
| 绝对距离精度* | <±0.1 % RMS | 在 S >100 m 处校准后。 |
| 测量频率 | 34,5 赫兹或 47,5 赫兹 | 用户可调整，（最大 80 Hz，详见下文 capt. 10.3） |
| 到道路的标称距离和公差（工作距离范围） | 35 ± 15 厘米或 50 ± 20 厘米 ** | 其他应要求提供 |
| 系统电源（容差） | 标称 12V （11 — 14,5V）*** | |
| 系统功耗 | 传感器头：20 Wt 处理器单元：1.5 Wt | |
| 传感器头工作温度范围 | -20…+50˚С | |
| 传感器重量 + 安装支架 | 280克 + 120克 | 无电缆 |
| 处理器单元的重量 | 350克 | |
| 传感器尺寸 | Ø55×205 mm + 照明器 | 见图 2。 |
| 处理器单元尺寸 | 120×100×35 毫米 | 无连接器 |
| 传感器电缆长度 | 5 米 | 可根据要求提供高达 10 m |
| 系统电源线长度 | 2 米 | 可根据要求提供高达 10 m |
| 环境传感器头保护 | IP67 防护等级 | |
| 磁性固定工具 | 4 个磁铁 x 16 公斤强度 | 选项，见图 2。 |
| 控制器单元输出： | ||
| 模拟输出 频率输出 数字输出 | 速度，40 mV/（m/s） 3V max.长度，400 pulces/m（=速度 400 Hz/（m/s），蜿蜒 0 — 3 V，兼容 TTL，高达 200 KHz。以太网（UDP 协议）： 测量次数、速度、长度、 | 典型值，用户可调（参见下面的软件说明）。DAC 和频率分辨率 — 12 位其他可根据要求提供 |
| 测量频率 下的物理数据延迟，ms 34,5 Hz 47,5 Hz | 15 | 稳定，=测量时间的1/2，不平均。 |
| 基础软件 | — 通过以太网读取数据、可视化和保存数据的程序; — 传感器诊断程序 — 读取数据示例（LabView 8.2.1 及更高版本） — 动态库 （DLL） 通过以太网 读取数据 — 通过任何互联网浏览器配置传感器参数 | 详情见下文。可根据要求定制软件。 |
*在物体上校准后，以消除安装轴错误。
**对于典型的路面。在均匀和非对比表面上，实际上限可能更小。
***仅受照明灯的限制，因为它直接由电源供电。处理器单元和传感器电子设备具有单独的 +5V 线性稳压器，容差高达 35 V。
由于我们不断努力改进传感器，RIFTEK 保留更改规格的权利，恕不另行通知。
该系列包括两种型号：
ISD-3 — 基于物体图像的光栅空间过滤;
ISD-5 — 基于激光多普勒干涉测量。
