RF65x系列二维光学测微计

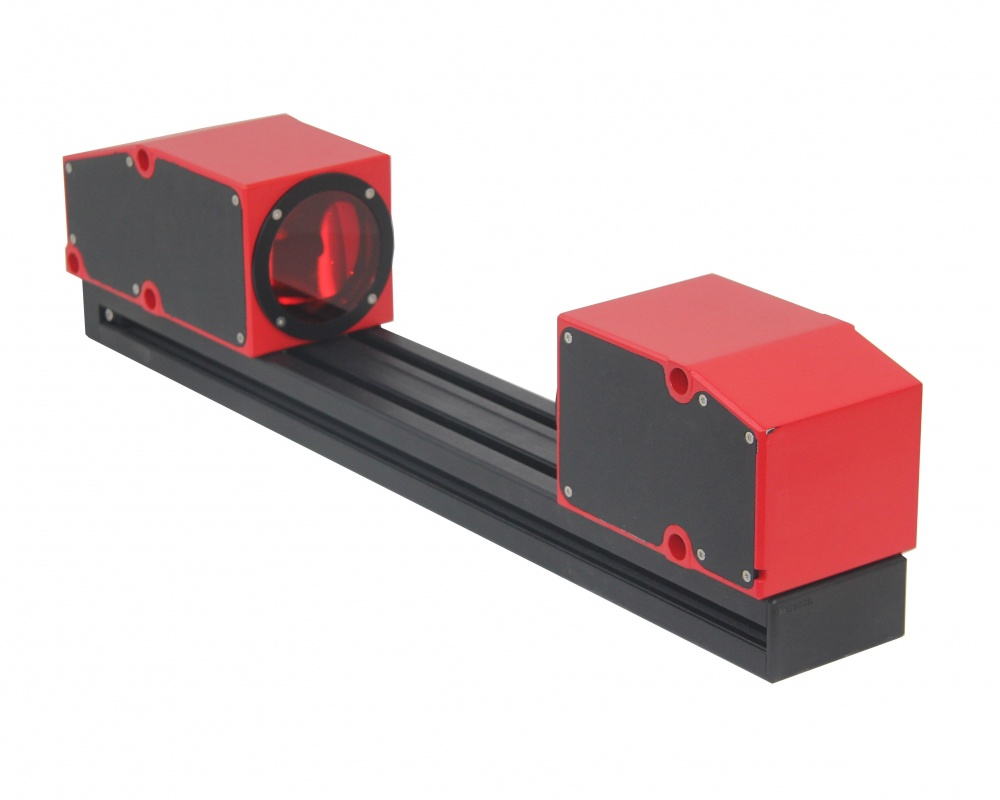

二维光学测微计 专为非接触式在线二维批量测量而设计，适用于线性尺寸、直径、角度、螺纹参数、零件形状、跳动等的测量。
光学测微计采用“阴影”测量原理，通过将准直激光传输到接收器来工作。光束路径中物体投射的阴影边缘由接收器单元内的探测器阵列精确测量。

该系列包括以下三种型号：

• RF657.2D：高精度、高速测微计，具有扩展测量范围；
• RF657R.2D：高精度、高速测微计，具有扩展测量范围和圆形视场（FOV）；
• RF656.2D：经济型系列。

RF657.2D 系列

技术参数：

• 测量范围（毫米）：15×20、25×35、40×50、60×80
• 精度（微米）：±0.5…±3
• 曝光时间（微秒）：15



RF657R.2D 系列

技术参数：

• 测量范围（直径，毫米）：25、45、70、100
• 精度（微米）：±0.5…±3
• 测量速率（次/秒）：15



RF656.2D 系列

技术参数：

• 测量范围（毫米）：8×10、15×20、25×35、40×50
• 精度（微米）：±1.5…±4.5
• 测量速率（次/秒）：100



RF656.2D 系列光学传感器的技术特点：

RF656.2D 系列		-8×10	-15×20	-25×35	-40×50
测量范围，mm		8×10	15×20	25×35	40×50
测量误差，μm		±1.5	±2	±2.5	±4.5
沿施加测量误差的轴 的距离，mm		±1	±2	±3	±4
最小物体尺寸 mm		0.07	0.15	0.2	0.35
速度，测量值/秒		最多 65 个
曝光时间，我们		100
光源		LED，630 nm，红色
外形尺寸、图		1	2	2	4
重量，不超过 kg， kg		1.1	2.3	2.3	5.6



RF657.2D 系列光学传感器的技术特性：

RF657.2D 系列		-15×20	-25×35	-40×50	-60×80
测量范围，mm		15×20	25×35	40×50	60 像素 80 元
测量误差，μm		±0.8	±1.2	±2	±3
沿施加测量误差的轴 的距离，mm		±5	±10	±15	±20
最小物体尺寸 mm		0.13	0.13	0.2	0.3
速度，测量值/秒		24
曝光时间，我们		15
光源		LED，525 nm，绿色
外形尺寸、图		5	6	7	8
重量，不超过 kg， kg		5	5.6	10.1	22.3



RF657R.2D 系列光学传感器的技术特点：

RF657R.2D 系列		-25	-45	-70	-100
测量范围，mm		25	45	70	100
测量误差，μm		±0.8	±1.2	±2	±3
沿施加测量误差的轴 的距离，mm		±5	±10	±15	±20
最小物体尺寸 mm		0.1	0.13	0.2	0.3
速度，测量值/秒		4
曝光时间，我们		15
光源		LED，525 nm，绿色
外形尺寸、图		5	6	7	8
重量，不超过 kg， kg		5	5.6	10.13	22.3



RF65x.2D 光学传感器的一般技术特性：

接口
基本界面						以太网 / 1000 Mbps
同步输入						1 个通道
逻辑输出						2 个通道（1 个通道用作活动选通 曝光）
电源，V						12…24
功耗，不多，W						6
耐环境性
耐环境性						IP62 防护等级
振动						20 克 / 10…1000 Hz，每个 XYZ 轴 6 小时
休克						30 克 / 6 毫秒
工作环境温度， °С						-10…+50
储存温度， °С						-20…+80
相对湿度，%						20-80 （无冷凝）
外壳/窗户材料						铝/玻璃



RF65x.2D-SuM 控制器的技术特性：

参数						价值
速度，测量值/秒						50 – RF656.2D 和 20 – RF657.2D
接口
以太网						3 个 GbE、RJ-45 连接器
COM 端口						4 x RS-232/422/485， DB-9 连接器。 可以在 BIOS 中更改接口类型。 2 个 RS-232、RJ-45 连接器
USB接口						4 个 USB 3.2 Gen 2 （10 Gb/s） 2 个 USB 2.0		6 个 USB 3.2 Gen 2 （10 Gb/s）
显示						1 个 HDMI 1 个 DisplayPort
权力
电源，V						12…24
功耗，不多，W						60
标准						AT/ATX，可切换
耐环境性
工作环境温度， °С						-20…+60
储存温度， °С						-40…+85
使用过程中的允许相对湿度，%						10-95 （无冷凝）
储存期间允许的相对湿度，%						10-95 （无冷凝）
休克						5G/11ms 半正弦冲击，每个 XYZ 轴 100 次冲击，IEC68-2-27
振动						MIL-STD-810G 514.6C-1 （固态硬盘）
重量，kg						2.9
外形尺寸，mm						约81 x 150 x 190
