RdF corporation,27650,27160,RdF热流传感器,用于测量通过任何表面的热传递（增益或损失）
RdF 持续扩展其专有薄膜热电堆传感器的能力，提供多种现成配置，用于测量通过任何表面的热传递（增益或损失）。已经生产了数百种 OEM 和特种用途的配置，因此，请联系我公司的应用工程师，获取此类非传统但重要测量的帮助。
详细了解该测量方法及 RdF 不可或缺的标定，请参阅应用说明：《简化的热流测量方法》。
微薄膜热流传感器
Micro-Foil® 热流传感器
本数据表介绍了在研究应用中有着长期使用历史的表面贴装型号，以及具有高灵敏度的新型小尺寸传感器。新技术提供了可互换的输出，适用于商业应用。在大多数尺寸中，提供了在更高灵敏度和更快响应之间的选择。此处包含了对该测量方法的简介。
- 18 种薄型、柔性表面贴装型号，其中 13 种配有表面热电偶。
- 型号 27650：水冷实验室标准热流量计，具有宽范围和超快响应。
用于精确测量通过任何材料表面的热传递（热损失或热增益）
- 适用于所有热传递方式，包括辐射、对流和传导。
- 提供独特的全范围尺寸，从 1206 表面元件尺寸到大面积阵列。
- 线性毫伏输出，提供热传递速率。
- 可以轻松地附着在任何平坦或弯曲的表面上，且完全无侵入性。
- 双功能型号可以同时测量热传递和表面温度。
- 低成本型号，具有可互换输出，适用于商业应用（例如型号 27160，更多信息见数据表 HFS-C，包括大面积传感器阵列）。
- 工作温度范围从 -300°F（-184°C）到 500°F（260°C）。
- 独特的广范围、超快速响应水冷实验室标准。
适用的热学研发、测量和控制应用
- 确定材料的热学性能。
- 飞行和地面测试中的热传递，通过机载传感器在被动散热器上的测量。（数据表 SP-002：热传感器、热量计/辐射计中的示例）
- 飞机材料的防火安全测试传感器，安装在水冷散热器上。（型号 27650）
- 空气动力学风洞研究。
- 热应力分析。
- 结构热传递监测。
- 热处理、轧钢厂和玻璃生产中的过程控制。
- 早期警报信号引导可测温度变化，从而增强控制能力。
- 测量人体有氧活动。
- 验证 HVAC 设计并改善 EMCS 性能。
工业商业热流传感器
工业/商业热流传感器
该设计提供了 Micro-Foil® 性能，并以最低成本的表面传感器形式提供。此传感器可互换使用，适用于商业用途。还提供最长可达 10 英寸的传感器条，可同时测量小于 1/2 英寸增量的热流，并可沿长度方向测量，这是一种独特的设计。
- 27160 – 0.465 英寸宽，1 英寸有效长度热流传感器，额定工作温度为 150°C（300°F），可选阵列。

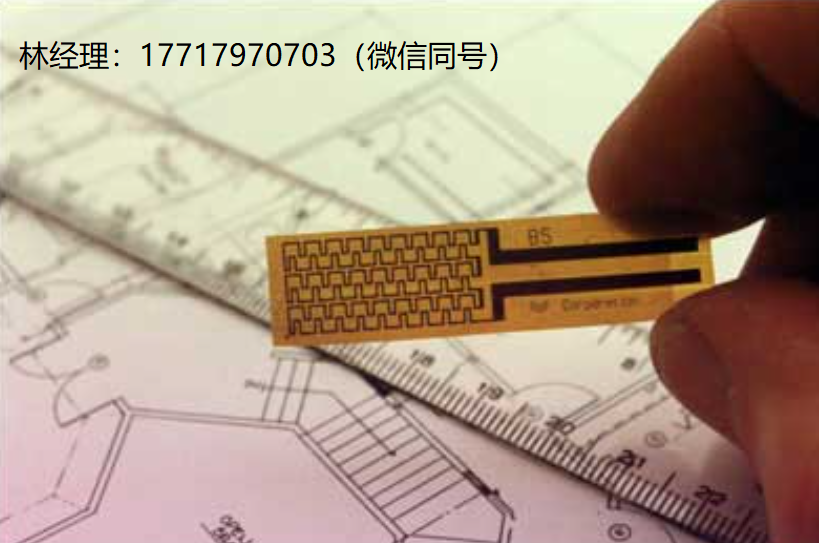

RdF 型号 27160 热流传感器 是一种差分热电堆传感器。热量通过经过校准的聚酰亚胺膜时，会产生一个小的温度差（参见热阻抗特性）。信号与温度差和热电堆中的接点数量成正比。
特点
- 低热阻抗
- 高灵敏度
- 快速响应
- 宽温度范围
- 薄且灵活
应用包括
- HVAC（暖通空调）
- 医疗
- 结构分析
- 设备分析
- 安全
RdF 新型低成本平面热流传感器能够自生成可互换的线性毫伏（mV）热流测量值，适用于通过所有方式的热传递：对流、传导或辐射。输出极性定义了所测热流的方向，最高可测量至 150°C。独特的特点包括可互换的毫伏输出和适用于层压或表面贴装的密封配置。边缘连接可以进行焊接，也可提供粘合背面和可寻址的大面积传感器阵列。温控系统可以通过在温度发生变化之前反应热流变化来增强控制能力。楼宇控制系统可以实时反应太阳和风荷载的变化。
RdF 的 Micro-Foil® 热流传感器 具有真实的等温特性。由于其极薄的结构（低热阻抗），热损失保持在最低水平，可以获得高精度的读数。毫伏（mV）输出与通过传感器厚度的热流成正比。其灵敏度由热屏障的厚度和传感器内热电偶接点的数量控制。
