ConFlat (CF)视窗

  • CF (ConFlat™)-简单，法兰高真空视镜
  • 大多数系统没有排气或污染
  • 工作寿命长
  • 无需维护
  • 经过高安全系数测试，确保安全可靠
  • 超过所有行业和MIL标准
  • 在Rayotek美国工厂设计，制造和测试

CF (ConFlat™)法兰视窗用于清洁，超高真空和低压应用。专为清洁，耐化学性和/或过程控制至关重要的应用而设计。窗户材料被熔合或粘合到不锈钢外壳上，形成一个密封的单件部件。这种施工的优点是简单，清洁，易于安装视窗。

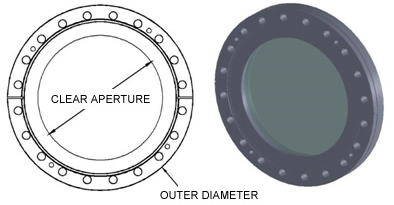

ConFlat (CF)视窗:玻璃融合到双相不锈钢外壳中

  • 外壳材料:双相不锈钢
  • 窗户材质:硼硅酸盐(耐热玻璃)玻璃
  • 温度工作范围:0开尔文至300℃
  • 压力安全系数:最小1.25倍
  • 抗热震性:优良
  • 抗冲击性:优秀
  • 泄漏率:相当于通过玻璃的渗透率(~零)
  • 耐化学性:优异的溶剂，必须测试特定的酸和腐蚀性

所有Rayotek ASME视窗金属外壳均采用数控加工，而不是铸造，符合严格的标准。我们所有视窗的金属和窗户材料都可追溯到其原材料来源，并经过认证，以确保最高，可重复的质量和可靠性。

双相不锈钢ConFlat™(CF)外壳与硼硅酸盐(Pyrex™)熔融玻璃窗:

Rayotek双相不锈钢/熔融玻璃ConFlat™(CF)视物窗坚固耐用，耐腐蚀，适用于从高真空系统到压力室到超高纯度加工设备的各种应用。Rayotek ConFlat™(CF)硼硅熔融玻璃视镜非常坚固，即使因机械损伤而破裂，它们也能继续密封，防止压力释放和暴露于污染中。

CF SIZE
(in)
FLANGE DIAM.  (in)
FLANGE DIAM. (mm)
Clear Aperture (in)
Clear Aperture (mm)
Maximum* Pressure (PSI/BAR)
Internal (IP), External (EP) or Vacuum (VAC)
1 1/3
1.33
33.8
0.50
12.7
45/3
EP, IP, VAC
2 1/8
2.13
54.1
0.66
16.8
45/3
EP, IP, VAC
2 3/4
2.75
69.9
1.00
25.4
45/3
EP, IP, VAC
3 3/8
3.38
85.9
1.33
33.8
45/3
EP, IP, VAC
4 1/2
4.50
114.3
1.66
42.2
45/3
EP, IP, VAC
4 5/8
4.63
117.6
2.00
50.8
45/3
EP, IP, VAC
6
6.00
152.4
2.67
67.8
45/3
EP, IP, VAC
8
8.00
203.2
4.00
101.6
45/3
EP, IP, VAC
10
10.00
254.0
5.33
135.4
45/3
EP, IP, VAC

*扁法兰只适用于真空系统，不适用于压力系统。

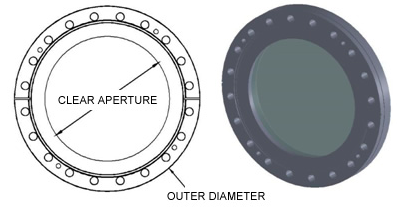

ConFlat (CF)视窗:熔合二氧化硅粘合成316不锈钢外壳

  • 外壳材料:316不锈钢
  • 窗材:熔融石英玻璃
  • 温度工作范围:0开尔文至200℃
  • 压力安全系数:最小1.25倍
  • 抗热震性:良好
  • 抗冲击性:良好
  • 泄漏率:相当于通过玻璃的渗透率(~零)
  • 耐化学性:优异的溶剂，必须测试特定的酸和腐蚀性

所有Rayotek ConFlat (CF)瞄准窗金属外壳均采用CNC加工，而不是铸造，符合严格的标准。我们所有视窗的金属和窗户材料都可追溯到其原材料来源，并经过认证，以确保最高，可重复的质量和可靠性。

316不锈钢ConFlat™(CF)外壳，熔融二氧化硅(SiO2)粘合光学窗口:

Rayotek使用专有的粘合剂粘合系统，将熔融二氧化硅(SiO2)窗口密封到不锈钢外壳中，用于紫外线，可见光和近红外透明瞄准窗，在许多环境中可耐热高达200℃。熔融石英的透射范围从0.18微米到3.5微米。我们适用的密封系统是美国宇航局低排气批准的高真空系统和航空航天应用。

CF SIZE
(in)
FLANGE DIAM. (in)
FLANGE DIAM. (mm)
Clear Aperture (in)
Clear Aperture (mm)
Maximum* Pressure (PSI/BAR)
Internal (IP), External (EP) or Vacuum (VAC)
1 1/3
1.33
33.8
0.63
16.0
45/3
EP, VAC
2 1/8
2.13
54.1
0.83
21.0
45/3
EP, VAC
2 3/4
2.75
69.9
1.50
38.0
45/3
EP, VAC
3 3/8
3.38
85.9
1.73
44.0
45/3
EP, VAC
4 1/2
4.50
114.3
2.38
60.5
45/3
EP, VAC
4 5/8
4.63
117.6
2.68
68.0
45/3
EP, VAC
6
6.00
152.4
3.50
89.0
45/3
EP, VAC
8
8.00
203.2
5.35
136.0
45/3
EP, VAC
10
10.00
254.0
7.09
180.0
45/3
EP, VAC



应用:

  • 半导体加工设备
  • 医药化工加工
  • 精密观测和测量系统
  • 精密观测和测量系统
  • 低温和超临界应用
  • 用于研究和工业的超高真空设备

Rayotek瞄准窗可以传输广泛的波长，并且能够在极端温度、压力、化学和机械条件下工作。窗户和房屋材料的选择将决定性能。



CF (ConFlat™)视镜转换表 公制到英寸

European, Asian size

North American size [inches]

DN101
DN161 1/3
DN252 1/8
DN40 (or: DN35)2 3/4
DN503 3/8
DN634 1/2
DN754 5/8
DN1006
DN1256 3/4
DN160 (or: DN150)8
DN20010
DN25012
 13 1/4
 14
 16 1/2
