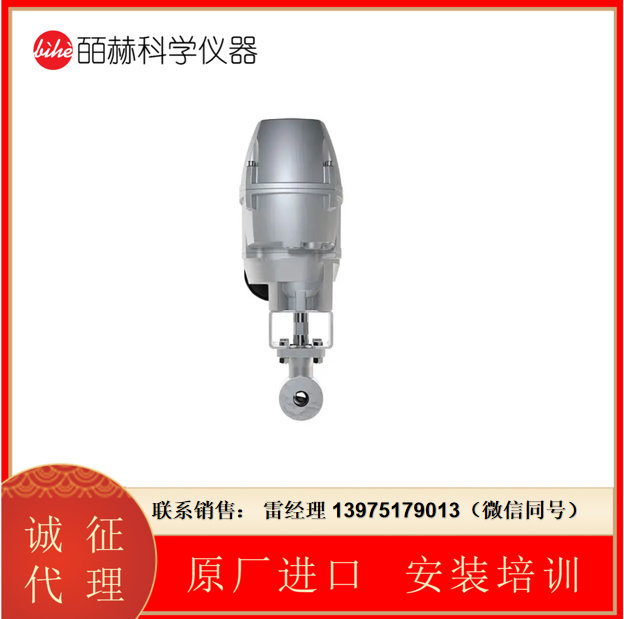

Ramén Valves KSC-25/0,7-1-PN40-AUQ80/230VAC/FB球扇形阀适用腐蚀性气体
Ramén KSC球扇形阀是一种创新的一体化解决方案，可实现对气体和液体的高效、精确控制。KSC阀是在Ramén KS球扇形阀基础上的升级版本，配备自动化功能及精心选配的附件，使其成为市场上最精密且紧凑的阀门解决方案之一。该版本配备电动执行器、定位器，以及过滤减压器或电磁阀，具有卓越的灵活性和性能表现。为优化全生命周期成本，阀门可根据所控制介质类型，提供软密封或金属密封结构。
Ramén KSC球扇形阀采用环保型SuperExpanite®表面处理工艺，使其具有极高的耐用性，特别适用于磨蚀性介质和恶劣工况，同时保持较低的环境影响。该阀门适用于广泛的应用场景，从中等压力和温度条件下对洁净气体和液体的控制，到更严苛的工况，如浆料、粉体、高流速、大压差以及可能发生气蚀的场合。
名称：KSC-25/0,7-1-PN40-AUQ80/230VAC/FB
制造国家：瑞典
型号：KSC 电动调节型
公称通径 [DN]：DN25/0.7
阀座：软密封
执行器类型：电动
反馈信号：4–20 mA
尺寸 [英寸]：1″
阀门类型：球扇形阀
阀座材料：PTFE（碳/石墨增强）
密封材料：FKM
阀体材料：1.4432
内件材料：1.4435
阀座压环：1.4432
Trim编号：1
连接方式：对夹式（Wafer）
结构长度 [mm]：50
最大压力：40 Bar
压力等级：PN40
最高温度 [°C]：+200
最低温度 [°C]：-25
泄漏等级：ANSI / FCI 70-2 Class VI
流量系数 Kvs [m³/h]：0.6
流量系数 Cv [gpm]：0.7
流量特性：等百分比
配置：电动执行
执行器型号：Auma Profox Q80
定位器：有
限位开关：有
输入信号：4–20 mA
输出信号：无
供电：单相 100–240VAC，50/60Hz
Ramén Valves KSC-25/0,7-1-PN40-AUQ80/230VAC/FB球扇形阀适用腐蚀性气体应用：洁净及非磨蚀性液体/气体
认证：CE标志，PED Cat II Mod D1，ISO-15848-1（逸散排放），VDI 2440（TA-Luft）
适用介质：饮用水（生活用水）、腐蚀性气体、可燃气体、惰性气体
Ramén 球扇形阀 KS-1 型，DN25/0.7，PN40
Kvs/Cv = 0.6/0.7
阀体：1.4432 / 球扇：1.4435
阀座环：PTFE（碳/石墨增强）（位置 10）
O 型圈：FKM（位置 13/14/15/16）
对夹式（适用于 PN10/40 法兰）
电动执行器：Auma Profox Q80，调节功能 S4-50%
本地控制：带按钮操作，定位器输入 4–20 mA
状态信号：通过输出触点提供开/关/故障信号，模拟输出 4–20 mA
电机：单相 100–240VAC，50/60Hz，执行器一体化控制，绝缘等级 F
扭矩：32–80 Nm，最大调节扭矩 40 Nm，运行时间 8–80 秒
配置手轮、机械位置指示器，防护等级 IP67
接线图：TPCP00A1B1A100000
