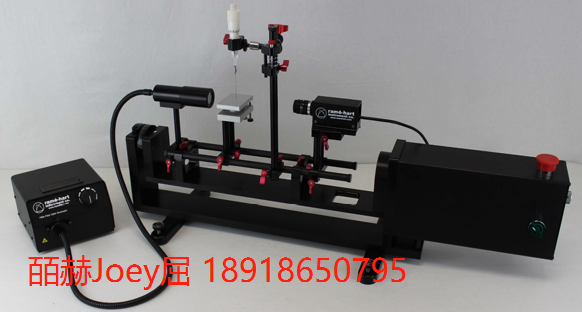

Ramé-hart 接触角测量仪 Model 90


接触角测量仪 Model 90

ramé-hart Model 90 有两个版本可选:

CA 版是 ramé-hart 产品系列中最经济实惠的接触角测量仪,也是市场上价格最低的接触角测试工具。不要因为它的价格亲民就低估它的实力——它是一款功能完善的仪器,能够测量静态与动态接触角,以及前进角与后退角。借助这款功能强大且易于使用的工具,可以轻松且精确地对表面进行表征。

CA 版和 Pro 版都是完整的交钥匙系统,每套都配备 PC 和显示器。

Model 90 Pro配有 DROPimage Pro 软件——除接触角外,还可测量表面能(支持 8 种不同计算方法)、表面张力以及界面张力,并可利用悬滴法和接触滴法进行测量。

Model 90 的可调平样品台可支持多种样品,并可在任意方向上调平至 ±15%。
配套的德国制造 U3 系列 SuperSpeed USB 3.0 相机,最高分辨率达 1920×1080 像素。

该设备的高度模块化和可调性使安装与操作非常简单,可选配倾斜基座或滴液系统,还有多种升级件和配件,可在初始采购时定制,或在后续需求变化时升级。

DROPimage CA 软件

Model 90 CA 版配备了经过验证的 DROPimage CA 软件套装。
这款极其易用的软件包含校准接触角测量工具。测量可实时完成,并可同时通过可视化显示表格显示查看结果。软件会报告液滴的尺寸,数据也可轻松与其他应用程序交换。

可选功能包括:

  • Right line 功能:对测量前进角和后退角特别有用。

  • Red line 功能:在分析前将针头或液滴尖端从图像中滤除。

接触角测量既可以在实时图像上进行,也可以在保存的图像上完成。
借助 DROPimage CA 与 Model 90 CA 版,从未有过如此简单的方法来捕捉接触角数据。

DROPimage Pro 软件

Model 90 Pro 版配备功能强大的 DROPimage Pro 软件套装。
它不仅能执行 DROPimage CA 所有的功能,还提供了额外工具来测量表面能表面张力

表面能测量工具(共 8 种):

  1. van Oss 酸碱法:使用三种液体(两种极性液体 + 一种非极性液体)。

  2. Owens-Wendt 几何平均法:使用两种纯液体,并区分其分散性和非分散性成分。

  3. Wu 调和平均法:特别适合聚合物表面,同样需要两种液体。

  4. 粘附功法(Work of Adhesion):为固体/液体组合量化润湿指数。

  5. Zisman’s Plot 法:总结润湿行为,并使用同系液体系列进行插值预测(以 1960 年左右发明原始 ramé-hart NRL 接触角测量仪的 William Zisman 命名)。

  6. Schultz 固-液-液法:在多种不同液体中测量浸没固体的表面能,特别适用于其他方法难以测量的高能固体。

  7. Rabel 多液体法:使用两种或更多液体进行计算。

  8. Kwok 单液体法:仅使用一种液体测定表面能。

表面张力工具

  • 可测量表面张力界面张力(悬滴法和接触滴法均可)。

  • 内置液体数据库,可通过相编辑器添加新液体。

  • 软件会报告液滴的关键尺寸与体积,所有结果可记录并导出至其他程序。

扩展功能

  • 与 Model 90 Pro 配合,可实现多种接触角、表面能、表面张力与界面张力测量。

  • 可升级至 DROPimage Advanced,获得更强大的基于方法的实验设计和动态时间依赖性研究功能。

  • 可加装手动或自动倾斜基座,方便测量前进角和后退角。

  • 可加装自动滴液系统,实现精确的自动化液滴生成。

接触角测量仪 Model 90硬件规格:

规格Model 90 CA 版Model 90 Pro 版
摄像头德国制造 U3 系列德国制造 U3 系列
摄像头接口SuperSpeed USB 3.0SuperSpeed USB 3.0
最大摄像分辨率(注3)1920 × 1080 像素1920 × 1080 像素
背光LED – 可调节LED – 可调节
光纤照明器升级可选可选
手动注液(手动注射器)
软件控制自动注液系统可选可选
电源要求110–240VAC110–240VAC
电源频率50–60Hz50–60Hz
仪器尺寸40 × 20 × 40 cm(16 × 8 × 16 英寸)40 × 20 × 40 cm(16 × 8 × 16 英寸)
仪器重量2.61 kg(5 lb 12 oz)2.61 kg(5 lb 12 oz)
Windows 10 PC 与显示器

软件规格:

规格Model 90 CA 版Model 90 Pro 版
系统附带软件DROPimage CADROPimage Pro
静态接触角测量范围0–180°0–180°
接触角精度±0.1°±0.1°
连续接触角报告
表面能测量方法数量(注1)8(注2)
表面张力工具(注1)
表面张力测量范围(注1)0.01–2500 mN/m
表面张力精度(注1)±0.01 mN/m

配件与升级选项:

配件Model 90 CA 版Model 90 Pro 版
自动滴液系统(p/n 100-22)支持支持
手动倾斜平台(p/n 100-25-M)支持支持
自动倾斜平台(p/n 100-25-A)支持(注4)支持(注4)
环境装置(p/n 100-14)支持支持
加热板与温控器(p/n 100-33-HP)支持支持
加热型环境腔(p/n 100-33)支持支持
Peltier 环境腔(p/n 100-30)支持支持
薄膜夹具(p/n 100-15)支持支持
实心不锈钢导轨升级(p/n 90-SSRAILS)支持支持
光纤照明器升级(p/n 90-FOI)支持支持
电脑与显示器(p/n 90-PCMON)支持已包含
微量注射器延长支架(p/n 90-40CM)支持(注5)支持(注5)
升级至 DROPimage Advanced支持(p/n 900-26)支持(p/n 900-24)



接触角测量仪 Model 90订购 包装清单:

说明:Model 90 CA 版与 Model 90 Pro 版均为完整的一体化系统,已包含 PC 与显示器,无需额外购买部件即可开机使用。

  • 16 英寸 Model 90 光学平台

  • 德国制造 U2 系列 SuperSpeed 数字相机

  • 相机用 FireWire 数据线(USB 3.0)

  • 可调平样品台

  • LED 背光源

  • LED 照明器 USB 数据线

  • 带精细垂直调节的微量注射器夹具

  • 手动注射器(配 22 号针头)

  • DROPimage 软件

    • CA 版:DROPimage CA

    • Pro 版:DROPimage Pro

  • 预装配置的 PC 与显示器

  • 用户手册

  • 精密组合校准装置

  • 备份驱动与软件的 U 盘

  • 水平仪

  • 质量认证证书
