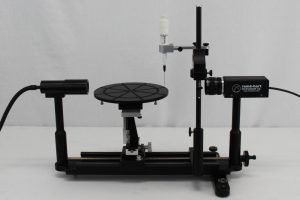

Model 400 磨角仪/张力计，配备晶圆支架和 DROPimage Pro 软件（产品编号 400-U4），专为半导体行业设计。该型号包括标准的三轴水平标本台，以及21英寸长的工作台。该系统还包括一个直径8英寸（200毫米）的旋转晶圆支架，可升级至10英寸、12英寸、13.625英寸，甚至配备6英寸或4英寸的支架。可选的6英寸和8英寸直径真空夹具也可供选择。此外，还可以根据客户的要求定制支架选项。
Model 400 包括 DROPimage Pro 软件 – 能够测量接触角、表面能量、表面张力和界面张力。仪器附带个人电脑和液晶显示器。自动分配系统是最受欢迎的升级选项。基于经过时间验证的 ramé-hart 设计，价格实惠的解决方案使 Model 400 接触角/张力计在行业中广受欢迎，特别是芯片制造商或任何与晶圆或类似尺寸基底一起工作的实验室。
DROPimage Pro 软件可以测量接触角，并包含一套表面能量工具，包括：酸碱工具、表面能工具、粘附力工具、Zisman 图工具、固-液-液表面能工具和单液体表面能工具。还有一个用于测量液体表面张力和界面张力的表面张力工具。软件可以升级到 DROPimage Advanced，无需额外的硬件。还可以添加手动倾斜基座选项，用于测量前进和后退角，确定滚动角，并计算接触角滞后。自动倾斜基座选项需要将软件升级为 DROPimage Advanced，自动分配系统无论是否进行软件升级都得到充分支持。
包装清单：带有 U4 系列每秒520帧超高速数字相机的磨角仪 21″ 工作台，三轴标本台，水平标本台，直径8英寸旋转晶圆支架，光纤照明器，个人电脑，液晶显示器，电缆，（1）手动注射器组件，（1）22号直针，DROPimage Pro 软件单用户许可证，软件用户手册，设置指南，校准工具和存储套件 – 提供一切您需要的，立即进行接触角和表面能量测量。
在半导体制造过程中，该工具用于测量涂层和表面处理的质量和均匀性。大直径形式因子还适用于玻璃、硬盘盘片和其他大型平面表面。
Model 400 磨角仪/张力计的顶级选项包括：
- 100-22 自动分配系统
- 100-21-VC 真空夹具
- 100-15 膜夹
- 100-30 帕尔贴环境室
- 100-12-U2 U2 系列超高速750FPS升级套件*
- 900-24 DROPimage Advanced 升级
- U2 升级需要进行 DROPimage Advanced 软件升级
DROPimage Pro 软件：
Model 400配备我们强大的DROPimage Pro软件套件，能够进行接触角、表面能量、表面张力和界面张力的测量。软件提供了8种表面能量工具。van Oss酸碱工具使用三种液体，包括两种极性液体和一种非极性液体。Owens-Wendt几何平均方法使用两种纯液体表示它们的分散和非分散成分，并通过两液表面能量工具进行访问。Wu调和平均方法适用于聚合物表面，同样需要两种液体。粘附功工具量化了固体/液体组合的润湿性指数。Zisman绘图工具总结了润湿行为，并使用一系列同系列液体进行插值预测。此工具以William Zisman命名，他是ramé-hart NRL接触角测量仪的原始发明者（约1960年）。Schultz固-液-液工具评估了固体在多种不同液体中的表面能量。这种方法非常适合难以用其他方法测量的高能固体。Rabel多液体工具使用两种或更多液体。Kwok单液体表面能量工具使用单一液体评估表面能量。表面张力工具允许测量悬滴和坐滴的表面张力以及界面张力。软件包含液体数据库，可以通过相位编辑器添加。关键的滴液尺寸和体积也会报告。所有结果均记录并可导出到其他程序。DROPimage Pro与Model 400结合，为捕捉各种接触角、表面能量、表面张力和界面张力测量提供了强大的工具。对于更高要求，DROPimage Pro可以升级到基于方法的DROPimage Advanced，提供更强大的实验设计平台以及动态和时间依赖研究。
