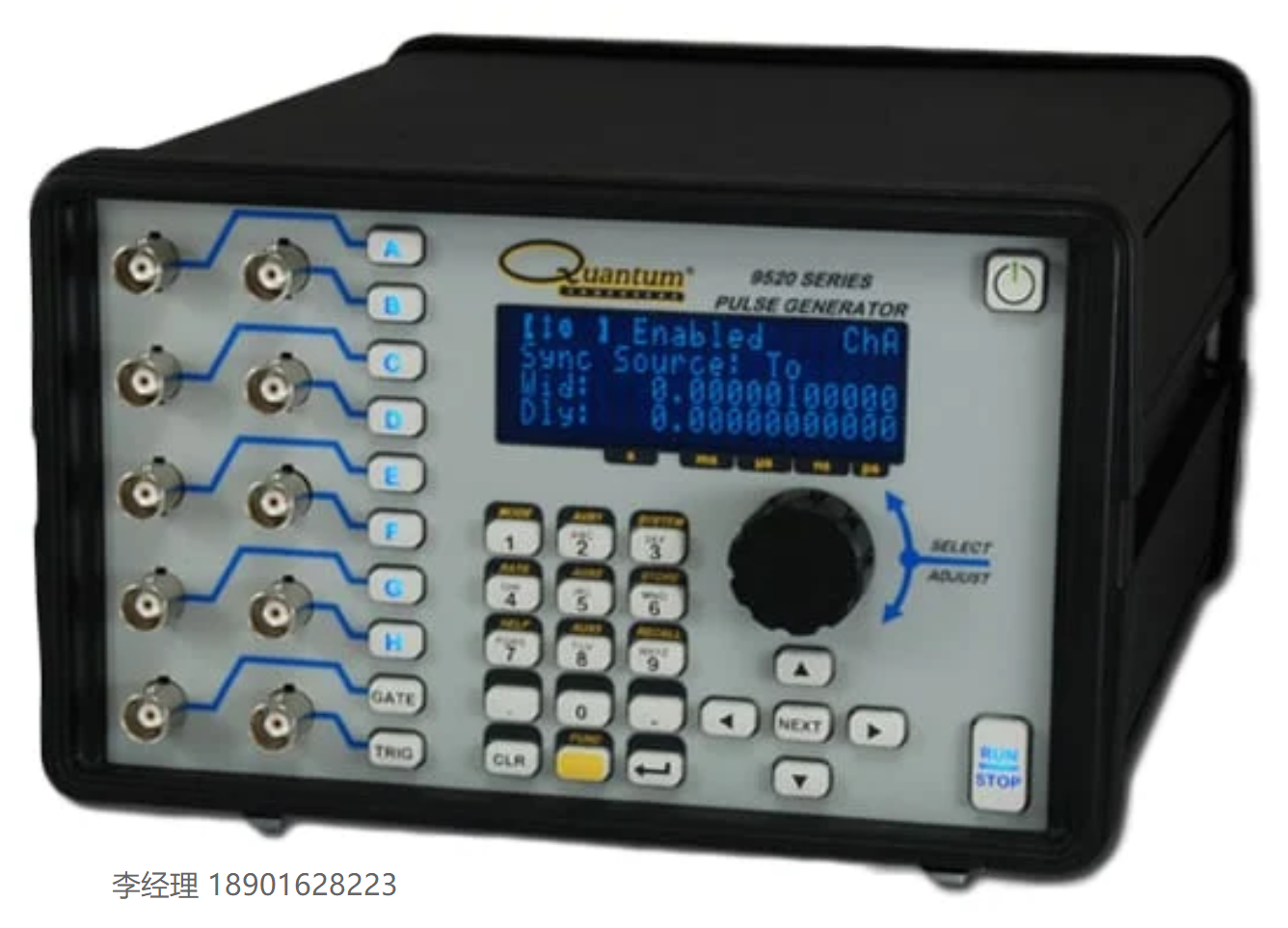

Quantum Composers9520 系列 用于定时和同步的脉冲发生器
9520 系列将脉冲生成和数字延迟的能力提升到新的水平。 该仪器经济高效，但功能强大，为从简单到复杂的各种应用提供生成和同步多个脉冲和触发器的解决方案。
9520 系列具有独特的功能，可以使用新的时钟分频器功能为所有通道提供不同的速率，并提供多达 8 个独立的数字控制通道，每个输出具有宽度、延迟、速率和幅度控制。
9520 系列
脉冲生成与数字延迟的新高度
Model 9520 系列 在 脉冲生成与数字延迟 方面提升到了全新水平。
该设备 经济高效且功能强大，能够满足从 简单到复杂 的各种应用需求，
提供 多脉冲与触发信号的同步生成 解决方案。
9520 系列 独特地支持 各通道不同速率，
利用全新的 时钟分频功能（Clock-Divider），
并可提供高达 8 个独立数字控制通道，
每个输出通道均支持 脉冲宽度、延迟、速率和幅度控制。
主要特点
9520 系列详情
全新独特功能
9520 系列脉冲发生器 提供 双输入，可作为 双触发 或 触发/门控输入，支持 BNC 或光学连接。
用户可以 为各个通道选择不同的模式，例如 某些通道保持自由运行，而 其他通道受触发控制。
模块化输出板
该设备配备 模块化输出板，提供多种 输出选项，用户可根据需求自定义设备：
- TTL/CMOS 输出（带可调节幅度）
- 35V 高压电输出
- 820 nm 或 1300 nm 光学输出
- 支持光学触发的光学输入
通信与兼容性

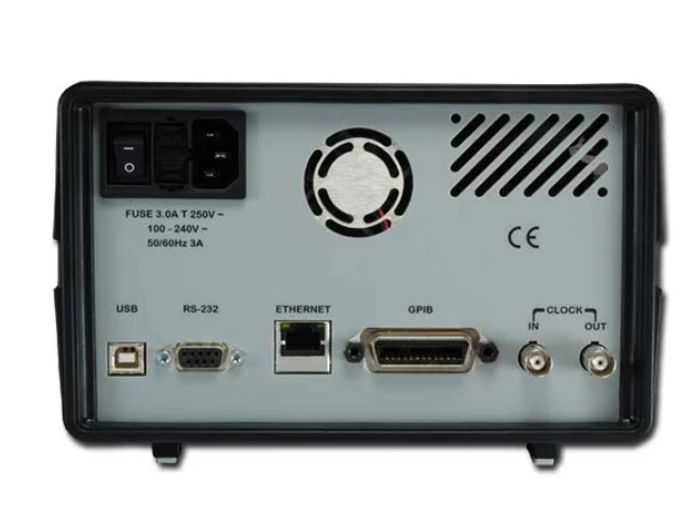

- 标准接口：USB、RS-232
- 可选接口：GPIB、以太网（Ethernet）
- 兼容性：支持 向后兼容的标准编程协议
- 免费 NI 认证 LabVIEW™ 驱动
高级功能
- 递增选项（Increment Option）
- 允许 在每次触发或内部突发计数后 递增 延迟时间和脉冲宽度
- 通道状态指示灯
- 发光通道按钮 指示通道是否启用，且当前是否处于 无脉冲状态
- 主时钟同步（Clock-In 功能）
- 用户可通过 10 MHz 到 100 MHz 的主时钟 同步设备
现场可编程（Field Programmability）
- 设备可在 现场进行功能升级，包括 特殊定制功能和软件修复
- 通过 完全可编程的 FPGA 进行升级
用户可选择的时钟参考
- 设备提供 额外的输入/输出接口，支持 外部时钟同步
- 用户可 前面板选择输入/输出参考频率，范围 10 MHz 至 100 MHz
- 支持 多个脉冲发生器相位锁定，共用同一主时钟运行
独立通道速率
- 每个通道可设定 独立的时钟速率（T0 或 Tx），即 不同通道可运行不同的频率
- 例如，T1 适用于通道 1，相当于为每个输出通道提供 单独的时钟
掉电后自动保存设置
- 设备支持 掉电自动保存当前设置，无需手动存储到存储单元
- 设备重新启动时，将恢复最后的已知设置
双输入（Dual Inputs）
- BNC 或光学输入 可用作 双触发（Trigger/Trigger）或门控触发（Gate/Trigger）
- 用户可根据需要 指定触发模式
总结
9520 系列脉冲发生器具备 灵活的通道控制、高精度同步、多种输出选项，支持 多设备时钟同步、现场升级，是 高性能脉冲同步应用的理想选择。
模块化输出和输入通道
（输出通道以 2、4 或 8 通道 为单位提供）
- 高压输出（35V 或 45V）
- 光学输出（820 nm 或 1300 nm）
- 光学输入（820 nm 或 1300 nm）
- 高阻抗输出 – 50 欧姆阻抗匹配（4V）
- 高阻抗 & 高压输出（35V）
示例配置 – 9528（8 通道）
- 2 个 AT45 高压输出
- 2 个 TZ50 高阻抗输出
- 2 个标准电气输出
- 2 个标准电气输出
- 2 个标准输入
混合您的输出类型
模块化输出通道以 2 个为一组，可与 标准输出或其他输出类型 组合在同一设备上，以满足不同需求。
