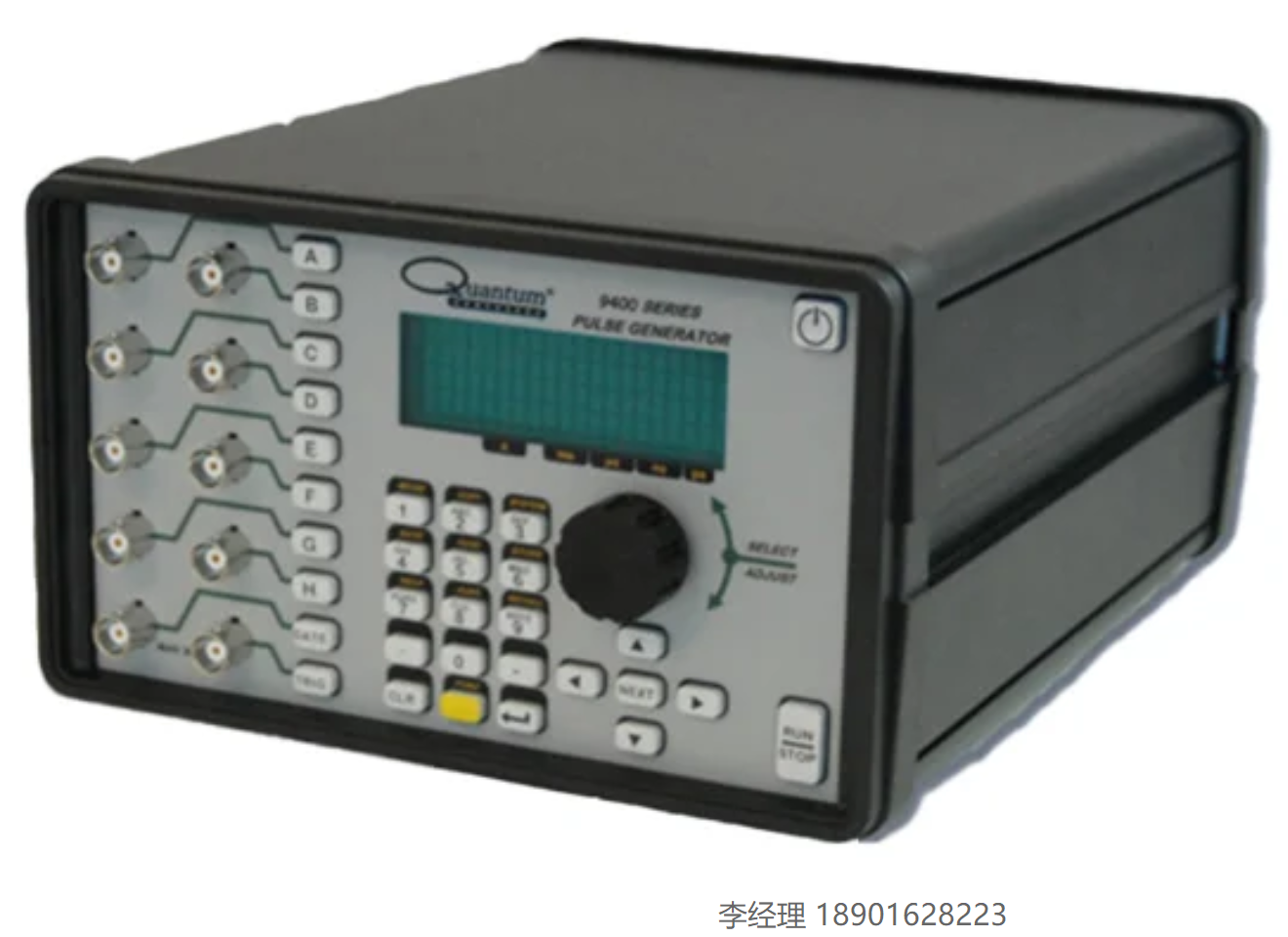

Quantum Composers 9428数字延迟脉冲发生器 8个独立通道输出

Quantum Composers 9428 数字延迟脉冲发生器 8个独立通道输出

9420 型系列数字延迟脉冲发生器具有 2、4 或 8 个独立输出,旨在提供尖端且经济高效的解决方案,以生成和同步多个脉冲,适用于各种应用。每个通道的延迟和脉冲宽度都是独立的,并且是数字控制的,这使得该仪器非常适合需要同步多个不同事件的情况。

9420 系列脉冲发生器

9420 系列脉冲发生器 专为满足 经济实惠且灵活的系统同步需求 而设计。
这款 台式、实验室级延迟发生器 标配 10 ns 定时分辨率,并具备 低于 400 ps 的抖动
简便的编程方式、高功能性和快速的内存调用 使其成为 多项目和多种应用场景的理想选择


主要特点

  • 2、4 或 8 个独立通道输出
  • 10 ns 定时分辨率
  • < 400 ps RMS 抖动
  • 支持 RS232、USB 和 GPIB 连接
  • 12 个内存调用存储槽
  • 提供完整的客户支持

规格参数 – 9420 系列

型号及通道配置

  • 9422:2 个独立通道输出
  • 9424:4 个独立通道输出
  • 9428:8 个独立通道输出
  • 标准通信接口:GPIB、USB、RS232
  • 存储配置:12 个内存存储槽
  • 输入接口:2 个输入(1 个触发输入 & 1 个门控输入)

内部速率发生器

  • 频率范围(T0 周期):0.0002 Hz 至 5 MHz
  • 分辨率:10 ns
  • 准确度:1 ns + (0.0001 × 周期)
  • T0 周期抖动(RMS):< 250 ps
  • 时间基准:100 MHz,低抖动锁相环(PLL)
  • 振荡器:50 MHz,20 ppm 晶体振荡器
  • 系统输出模式:单脉冲、连续、突发、占空比、外部门控/触发
  • 突发模式:1 到 1,000,000 脉冲
  • 占空比模式:1 到 1,000,000 脉冲
  • 脉冲控制模式:内部速率发生器、外部触发/门控

通道定时发生器

  • 脉冲宽度范围:10 ns – 1000 s
  • 宽度准确度:1.5 ns + [0.0001 × (脉冲宽度 + 延迟)]
  • 宽度分辨率:1 ns
  • 脉冲延迟范围:-999.999999999 s 至 1000 s
  • 延迟准确度:1.5 ns + (0.0001 × 延迟)
  • 延迟分辨率:1 ns
  • 通道间抖动(RMS):< 400 ps
  • 通道模式:单脉冲、正常、突发、占空比
  • 控制模式:内部触发或外部门控,每个通道可独立设置
  • 触发边沿:上升沿 / 下降沿
  • 触发阈值:0.2 V – 15 V
  • 最大输入电压:30 V
  • 分辨率:10 mV
  • 触发速率:DC – 5 MHz
  • 触发输入抖动(RMS):2.5 ns
  • 触发输入插入延迟:180 ns
  • 触发输入最小脉冲宽度:2 ns
  • 门控脉冲抑制延迟:120 ns
  • 门控输出抑制延迟:50 ns

输出模块

TTL/CMOS 模式

  • 输出阻抗:50 欧姆
  • 输出电平:4.0 VDC(≥1K 欧姆负载)
  • 上升时间(10%-90%):典型值 < 3 ns(≥1K 欧姆负载)
  • 输出电流
    • 典型值 5 mA(1K 欧姆负载)
    • 典型值 50 mA(50 欧姆负载)

可调模式

  • 输出电平
    • 2.0 V – 20 VDC(≥1K 欧姆负载)
    • 1.0 V – 10 VDC(≥50 欧姆负载)
  • 分辨率:10 mV
  • 输出电流
    • 典型值 200 mA
    • 400 mA(短脉冲)
  • 上升时间(10%-90%)
    • 典型值 15 ns(20V 高阻抗)
    • 典型值 25 ns(10V,50 欧姆负载)
  • 过冲:< 100 mV + 10% 脉冲幅度

常规参数

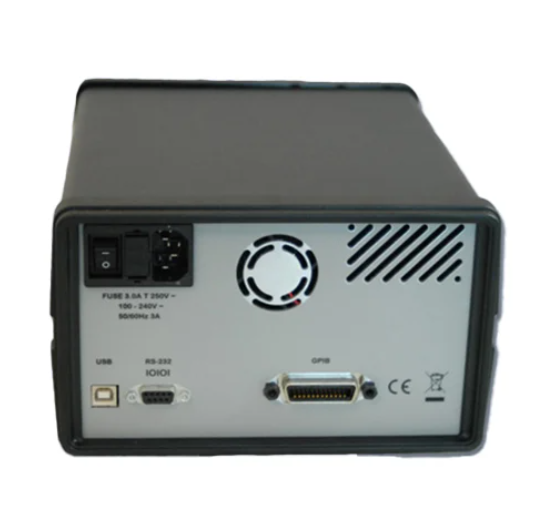

  • 通信接口:GPIB、USB 2.0、RS232
  • 尺寸:10.5 × 8.25 × 5.5 英寸(25.7 × 21 × 14 cm)
  • 重量:8 磅(约 3.6 kg)
  • 电源:外部适配器(包含在设备中)
  • 电压:100 – 240 VAC
  • 电流:3A
  • 存储:12 个存储槽

总结

9420 系列脉冲发生器 具备 高精度定时控制、低抖动、可调电平输出多种触发模式和存储能力,支持 USB、RS232 和 GPIB 通信,适用于 复杂的脉冲同步触发控制应用
