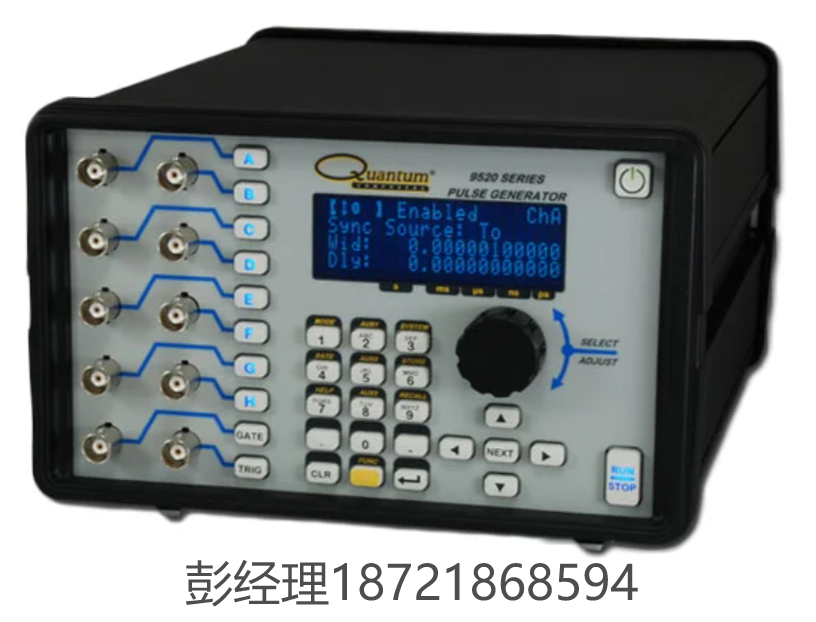

美国Quantum Composers 9520系列脉冲发生器

具体型号

9522 — 1 个模块，2 个独立输出通道
9524 — 2 个模块，4 个独立输出通道
9528— 4 个模块，8 个独立输出通道

9520 系列脉冲发生器将脉冲生成和数字延迟的能力提升到了新的高度。它兼具高性价比和强大功能，能够为从简单到复杂的各种应用生成和同步多个脉冲和触发信号提供解决方案。
9520 系列具有独特功能，通过新的时钟分频器技术，可以为所有通道设置不同的输出频率，并可提供最多八个独立的数字控制通道，每个输出均可独立控制脉宽、延迟、频率和幅度。

主要特点

250 皮秒定时分辨率
通道间抖动小于 50 皮秒
2、4 或 8 个完全独立的通道输出
台式设计
多种通道输出选项
免费 LabVIEW 驱动程序

9520 系列详细功能

基本功能

9520 系列脉冲发生器提供双输入功能，可通过 BNC 或光学连接器进行双触发或触发/门控控制。
用户可为每个通道选择不同的工作模式，使部分通道处于自由运行状态，其他通道则受触发控制。

模块化输出板设计提供了丰富的输出选项，用户可以根据库存灵活定制自己的仪器。输出模块包括可调幅度的 TTL/CMOS、电压高达 35V 的高压电输出，以及 820 nm 或 1300 nm 的光输出。对于需要光学触发的应用，也支持光输入。

9520 系列配备了标准的 USB 和 RS-232 通讯接口，同时提供可选的 GPIB 和以太网模块。标准编程协议向后兼容，并且提供免费的 NI 认证 LabVIEW™ 驱动程序。

高级功能包括“增量选项”，可在每次触发或内部突发计数后增加延迟时间和脉宽。
通道按钮带有指示灯，可清晰显示通道是否处于启用状态。
Clock-In 功能允许用户使用 10 MHz 至 100 MHz 的主时钟进行同步。

全新独特功能

现场可编程性：仪器支持现场功能升级，如新增特殊功能或软件修复，可通过完全可编程的 FPGA 实现。
用户可选时钟参考源：仪器提供额外的输入/输出接口，用于外部时钟同步。用户可以从前面板设置输入和输出参考频率，范围为 10 MHz 至 100 MHz。这也允许多台脉冲发生器在公共时钟下实现相位锁定运行。
独立通道频率：每个通道可以设置独立的频率（如 T0 或 Tx，其中 Tx 是该特定通道的备用频率，例如 T1 对应通道 1），类似为每个输出提供独立的时钟源。
断电后保存设置：用户无需在关机前将当前设置保存到存储槽，设备在下次开机时会自动恢复断电前的最后设置。
双输入功能：9520 系列脉冲发生器现支持双触发输入（BNC 或光输入），用户可根据需求选择触发/触发或门控/触发模式。
