高功率单定向和双定向耦合器

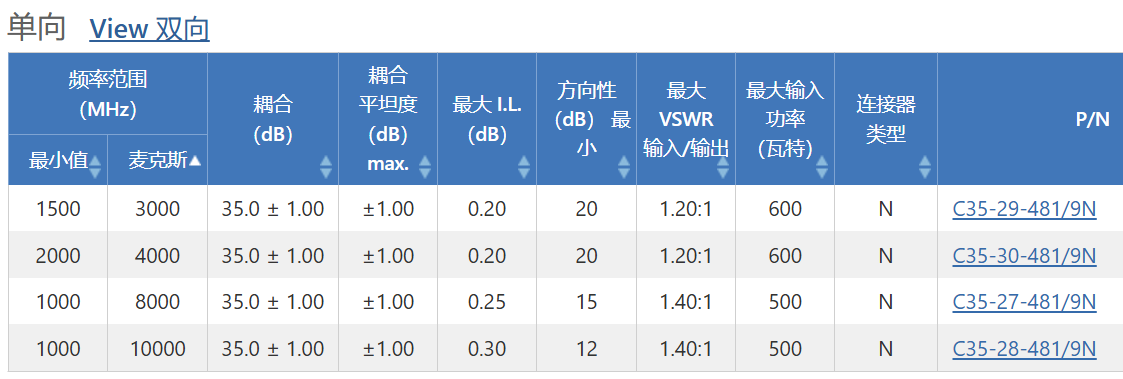

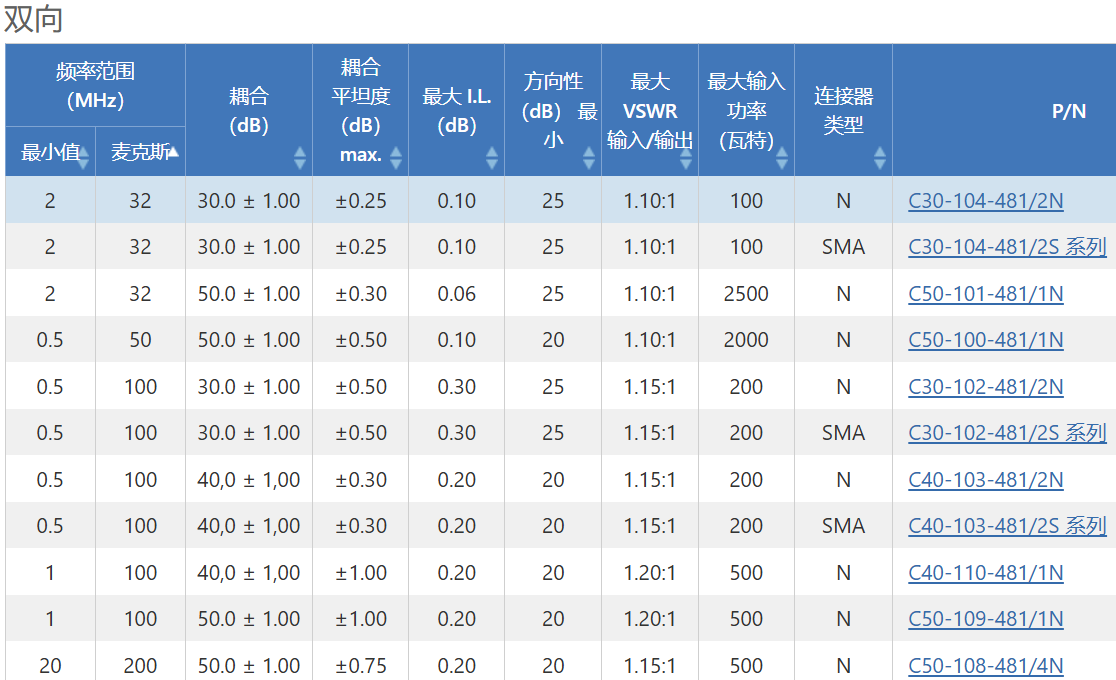

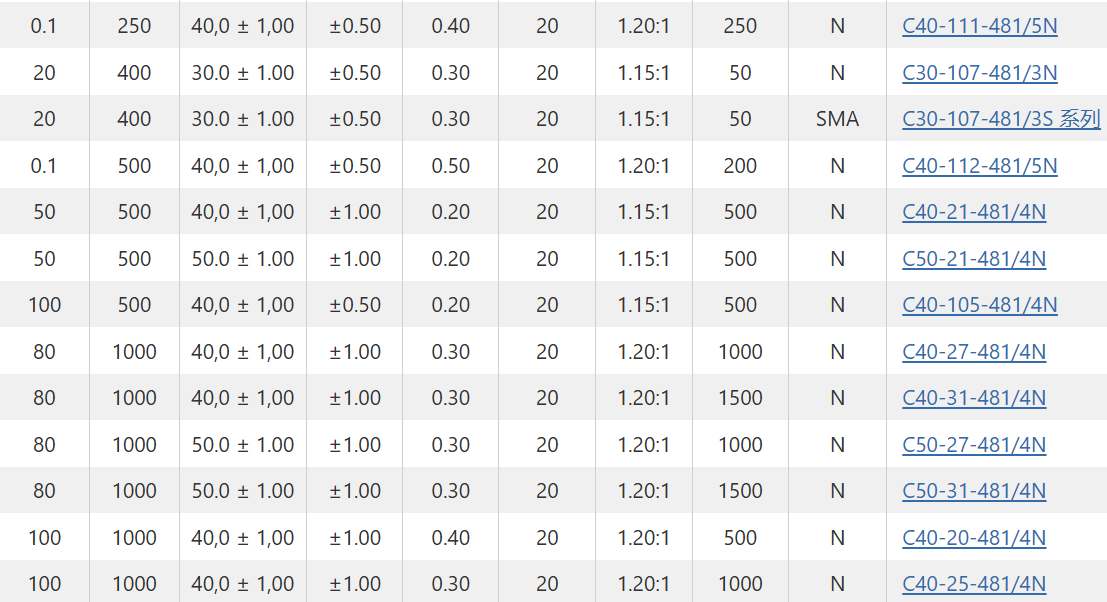

Pulsar Microwave 生产一系列专为高功率运行而设计的单定向和双定向耦合器。有从 0.1 MHz 到 10 GHz 的各种窄型和宽带设计。这些定向耦合器的标准值为 30、35、40 和 50 dB，耦合容差为 +/- 1 dB。 高功率定向耦合器具有低插入损耗。不同型号的耦合平坦度保持在 +/- 1 dB 或更低。大多数装置在整个工作频率范围内保持 1.2：1 或更高的主线 VSWR。Pulsar Microwave 的设计输入功率高达 2.5 kW。典型的指向性为 20 dB 或更高。 标准外形可用于 SMA 或 N 型母头连接器。对于更高的额定功率，通常主线将在耦合端口上使用带有 SMA 的 N 连接器
