Pulsar Microwave SW8RD-10 SP8T 引脚二极管开关,同轴开关,射频开关

Pulsar Microwave SW8RD-10 SP8T 引脚二极管开关,同轴开关

RF 引脚二极管开关

吸收和反射式单路至 16 路，0.02-18 Ghz

Pulsar Microwave SP8T PIN 二极管开关

Pulsar 开关 SW8RD-10 涵盖 0.5-2 GHz 范围，而我们完整的开关系列涵盖高达 18 GHz 的频率范围。任何 Pulsar 型号都可以定制，以满足您的特定性能或封装要求，几乎无需额外成本。 Pulsar 已通过 ISO-9001 认证和 ITAR 注册。

Pulsar Microwave SW8RD-10规格：

型号：	SW8RD-10
输入频率范围：	0.5-2GHz
开关类型：	SP8T
插入损耗：	最大 2.2 分贝
输入功率：	200 毫瓦/23 分贝米
隔离：	最小 60 分贝
驻波比：	1.60:1
切换时间：	100纳秒
连接器类型：	SMA

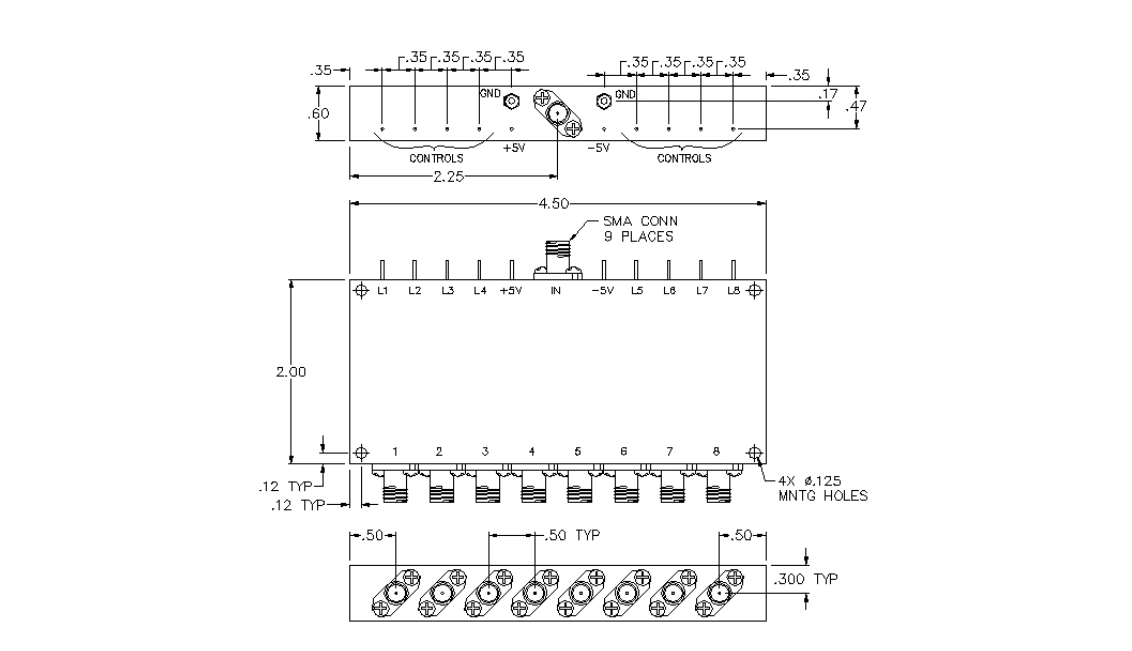

Pulsar Microwave SW8RD-10图纸：

吸收和反射

Pulsar Microwave 制造采用单刀 8 路配置的 8 路吸收式和反射式射频开关。它们满足 40 MHz 至 12 GHz 的宽带和窄带要求，并可处理 200 毫瓦的输入功率。SP8T 开关具有 60 dB 的隔离和 100 ns 的开关时间。大多数型号在所有端口都指定了 1.6：1 或更高的 VSWR。SP8T 开关在 +/- 5VDC 的电源下运行，开关控制为 0-5 TTL 逻辑。该装置标配 SMA 母头连接器。控制选项包括线路驱动器和解码器。

Pulsar Microwave反射式开关
输入频率范围（GHz）		开关类型	最大插入损耗（dB）	输入功率 mw/dBm	最小隔离（dB）	驻波比	切换时间（nsec）	连接器类型	P/N
最小值	最大值	开关类型	最大插入损耗（dB）	输入功率 mw/dBm	最小隔离（dB）	驻波比	切换时间（nsec）	连接器类型	P/N
0.5	2.0	SP8T 系列	2.2	200/23	60	1.60:1	100	SMA	SW8RD-10
1.0	4.0	SP8T 系列	2.4	200/23	60	1.60:1	100	SMA	SW8RD-11
0.04	8.0	SP8T 系列	4.0	200/23	60	2.00:1	100	SMA	SW8RD-14
2.0	8.0	SP8T 系列	3.0	200/23	60	1.60:1	100	SMA	SW8RD-12
0.3	12.0	SP8T 系列	3.5	200/23	60	2.00:1	100	SMA	SW8RD-13

提供定制频段和优化规格。

Pulsar Microwave射频开关规格：

驱动器 Schottky TTL
所需电压/电流：
- +5 Vdc @ +120 mA，典型值
- -5 Vdc @ -50 mA，典型值
提供更高的速度。
单独的 TTL 控制逻辑：
- 逻辑 “0” （-0.3V 至 +0.8V） = ON
- 逻辑 “1” （+2.0V 至 +5.0V） = 关闭
