美国Pulsar Microwave SW8AD-10 射频开关0.5-2 GHz
Pulsar 开关 SW8AD-10 覆盖 0.5-2 GHz 范围，而我们的全系列开关覆盖高达 18 GHz 的频率范围。任何 Pulsar 型号都可以定制，以满足您的特定性能或封装要求，几乎不需要额外费用。Pulsar 已通过 ISO-9001 认证和 ITAR 注册。
Pulsar Microwave SW8AD-10规格：
| 型号： | SW8AD-10 |
| 输入频率范围： | 0.5-2 GHz |
| 开关类型： | SP8T 系列 |
| Insertion Loss（插入损耗）： | 最大 2.4 dB |
| 输入功率： | 200 毫瓦 / 23 分贝 |
| 隔离： | 最小 60 dB |
| 驻波比： | 1.60:1 |
| 切换时间： | 100 纳秒 |
| 连接器类型： | SMA |

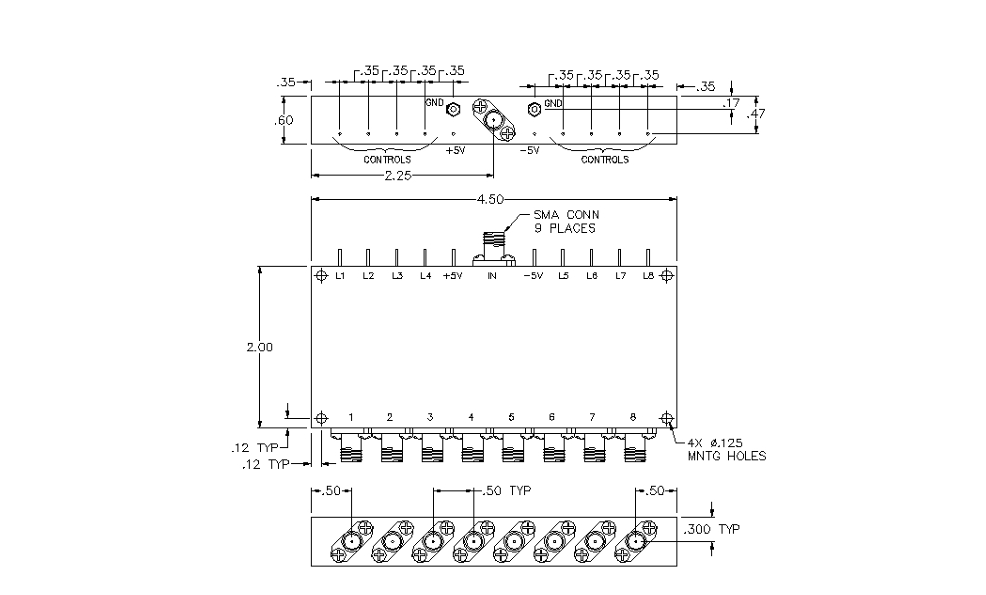

Pulsar Microwave SW8AD-10尺寸：
Pulsar Microwave 制造采用单极 8 路配置的 8 路吸收式和反射式射频开关。它们满足 40 MHz 至 12 GHz 的宽带和窄带要求，并可处理 200 毫瓦的输入功率。SP8T 开关具有 60 dB 的隔离和 100 ns 的开关时间。大多数型号在所有端口都指定了 1.6：1 或更高的 VSWR。SP8T 开关在 +/- 5VDC 的电源下运行，开关控制为 0-5 TTL 逻辑。该装置标配 SMA 母头连接器。控制选项包括线路驱动器和解码器。
| 输入 频率范围 （GHz） | 开关 类型 | 最大插入 损耗 （dB） | 输入 功率 mw/dBm | 最小隔离 （dB） | 驻波比 | 切换 时间 （nsec） | 连接器 类型 | P/N | |
|---|---|---|---|---|---|---|---|---|---|
| 最小值 | 麦克斯 | ||||||||
| 0.5 | 2.0 | SP8T 系列 | 2.4 | 200/23 | 60 | 1.60:1 | 100 | SMA | SW8AD-10 |
| 1.0 | 4.0 | SP8T 系列 | 2.6 | 200/23 | 60 | 1.60:1 | 100 | SMA | SW8AD-11 |
| 2.0 | 8.0 | SP8T 系列 | 3.3 | 200/23 | 60 | 1.70:1 | 100 | SMA | SW8AD-12 |
