美国PULASAR引脚二极管衰减器0.25-16GHz电压可变衰减器
衰减器的作用
1.调整电路中信号的大小；
2.在比较法测量电路中，可用来直读被测网络的衰减值；
3.改善阻抗匹配，若某些电路要求有一个比较稳定的负载阻抗时，则可在此电路与实际负载阻抗之间插入一个衰减器，能够缓冲阻抗的变化。
模拟电压可变衰减器
我们的压控衰减器系列是非反射式的，其32 dB的范围为64 dB。使用Pin二极管，频率范围为0.25-16 GHz。它们在0至+8 VDC的控制电压下工作，可处理+27 dBm的最大输入功率。这些衰减器是双向的：两个SMA端口均可用于输入。
控制电压：0至+8伏特典型值。
工作功率：<= 0 dBm
功率处理：最大+27 dBm。
工作温度：-25°C至+ 80°C
谐波失真受输入功率和频率的影响。
输入功率小于0.0 dBm时，典型失真为50 dBc。
对于小于0.0 dBm的输入功率，两种音调互调产物通常为54 dBc。
这些衰减器是双向的。
J1或J2都可以用作输入。

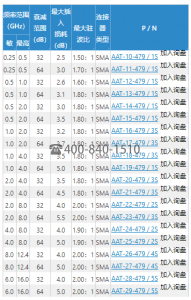

其他可用的频段和衰减范围。
| 衰减器精度与频率的关系 | |||
| 带宽（2：1） | 带宽（4：1） | ||
| 平坦度 （dB） | 衰减 （dB） | 平坦度 （dB） | 衰减 （dB） |
| ±0.5 | 0-10 | ±0.6 | 0-10 |
| ±0.8 | 0-20 | ±1.2 | 0-20 |
| ±1.2 | 0-30 | ±1.8 | 0-30 |
| ±1.5 | 0-40 | ±2.2 | 0-40 |
| ±2.2 | 0-64 | ±3.5 | 0-64 |

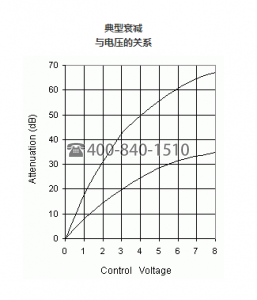

典型衰减与电压的关系
