Pulsar射频PIN二极管开关
吸收式与反射式单刀单掷至16掷，频率范围0.02-18 GHz
选择类型：
单刀单掷(SP1T)
单刀双掷(SP2T)
单刀三掷(SP3T)
单刀四掷(SP4T)
单刀五掷(SP5T)
单刀六掷(SP6T)
单刀八掷(SP8T)
单刀十六掷(SP16T)
单刀单掷(SP1T) PIN二极管开关
吸收式与反射式

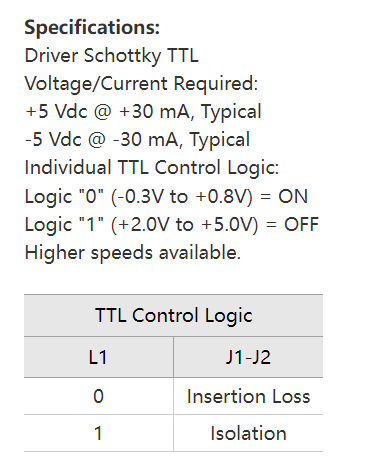

Pulsar Microwave公司生产的PIN二极管射频开关采用TTL逻辑控制。这种配置称为单刀单掷，常缩写为SPST或SP1T。该产品专为50欧姆系统设计，工作频率覆盖40 MHz至18 GHz，具有100纳秒的切换速度和200毫瓦（23 dBm）的输入功率额定值。大多数型号典型性能表现为1.6:1或更优的电压驻波比(VSWR)，以及至少60 dB的隔离度。所有此类开关均需+5VDC和-5VDC双电源供电，典型电流消耗为±30 mA，需配合0至+5VDC的TTL控制逻辑。产品标配SMA连接器
| Input Frequency Range (GHz) | Switch Type | Insertion Loss (dB) max. | Input Power mw/dBm | Isolation (dB) min. | VSWR | Switching Time (nsec) | Connector Type | P/N | |
|---|---|---|---|---|---|---|---|---|---|
| Min | Max | ||||||||
| 0.1 | 1.0 | SP1T | 1.2 | 200/23 | 60 | 1.60:1 | 100 | SMA | SW1AD-10 |
| 0.5 | 2.0 | SP1T | 1.7 | 200/23 | 60 | 1.60:1 | 100 | SMA | SW1AD-12 |
| 1.0 | 4.0 | SP1T | 1.6 | 200/23 | 60 | 1.60:1 | 100 | SMA | SW1AD-14 |
| 2.0 | 8.0 | SP1T | 2.2 | 200/23 | 55 | 1.60:1 | 100 | SMA | SW1AD-15 |
| 0.3 | 16.0 | SP1T | 3.5 | 200/23 | 55 | 1.70:1 | 100 | SMA | SW1AD-16 |
| 0.3 | 18.0 | SP1T | 3.7 | 200/23 | 55 | 1.80:1 | 100 | SMA | SW1AD-33 |
| Input Frequency Range (GHz) | Switch Type | Insertion Loss (dB) max. | Input Power mw/dBm | Isolation (dB) min. | VSWR | Switching Time (nsec) | Connector Type | P/N | |
|---|---|---|---|---|---|---|---|---|---|
| Min | Max | ||||||||
| 0.1 | 1.0 | SP1T | 1.0 | 200/23 | 60 | 1.60:1 | 100 | SMA | SW1RD-10 |
| 0.5 | 2.0 | SP1T | 1.5 | 200/23 | 60 | 1.60:1 | 100 | SMA | SW1RD-12 |
| 1.0 | 4.0 | SP1T | 1.2 | 200/23 | 60 | 1.60:1 | 100 | SMA | SW1RD-14 |
| 2.0 | 8.0 | SP1T | 1.5 | 200/23 | 60 | 1.60:1 | 100 | SMA | SW1RD-15 |
| 0.04 | 9.0 | SP1T | 2.5 | 200/23 | 70 | 2.00:1 | 100 | SMA | SW1RD-31 |
| 0.3 | 12.0 | SP1T | 2.3 | 200/23 | 60 | 1.90:1 | 100 | SMA | SW1RD-32 |
| 0.3 | 18.0 | SP1T | 2.5 | 200/23 | 60 | 2.00:1 | 100 | SMA | SW1RD-33 |
