S-DPX004 模拟信号控制面板
产品概述

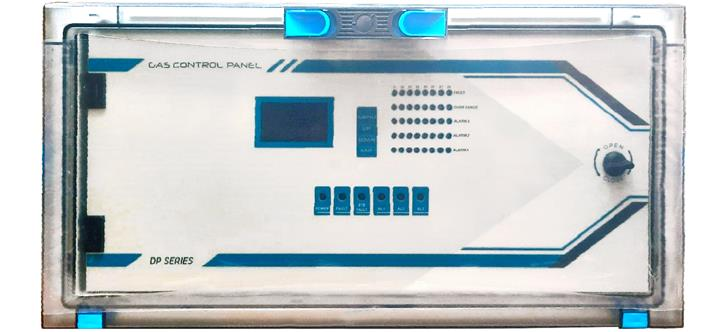

Prosense DPX4是一款满足严苛工业需求的创新型气体控制面板，具有以下核心功能：
- 多气体监测
- 可监测爆炸性气体（LEL）
- 有毒气体（ppm/VOL浓度）
- 系统容量
- 最多可管理4路4-20mA模拟信号气体探测器
- 云端数据采集
- 通过以太网或无线连接实现系统状态实时监控
技术特性
- 通过IECEx国际防爆认证（见iecex.png认证图标）
- 采用工业级设计，适应恶劣环境
- 支持远程监控及数据云端存储
技术参数
核心功能
• 输入接口：4路4-20mA模拟信号输入
• 显示模块：高亮度OLED显示屏
• 系统集成：通过Modbus RS485输出，轻松接入SCADA、BMS、HMI系统
• 继电器配置：3路报警+1路故障+1路超限可调继电器触点
数据管理
• 事件记录：可存储500条报警/故障/维护事件记录
• 云端监控：通过以太网/无线连接实现系统状态实时云端监控
系统配置
• 区域管理：支持创建8个数字区域，按现场条件分组探测器
• 监测能力：持续监控4个探测器的气体浓度及系统状态
• 远程控制：通过Prosense气体监测软件，可集中监控多达16台DPX4控制面板
扩展性能
• 多气体支持：可连接不同量程（ppm/LEL/VOL）的各类气体探测器
• 防护设计：聚碳酸酯（PC）材质壳体，IP66防护等级，适应恶劣环境
• 报警方式：LED指示灯+蜂鸣器声光报警
• 模块化结构：支持定制化安装，维护便捷高效
| 参数项 | 技术规格 |
|---|---|
| 继电器输出 | 可编程故障、报警1、报警2、报警3及超限触点 |
| 安装方式 | 模块化结构 |
| 备用电池保险丝 | 2A |
| 工作温度 | -20℃ ~ +60℃ |
| 湿度范围 | 10~95%RH（无冷凝） |
| 输入信号 | 4路4-20mA信号输入 |
| 输出信号 | Modbus RS485通信输出 + 警报器输出 |
| 显示屏 | OLED显示屏 |
| 事件记录 | 可存储500条报警/故障/维护日志 |
| 功耗 | 27VDC/250mA-8W（未连接探测器时） |
| 主电源保险丝 | 2A |
| 防护等级 | IP66 |
| 尺寸/重量 | 366×276×186mm / 4.25千克 |
| 监控功能 | 同步监测测量值、报警、故障及超限状态 |
| LED指示灯 | 每区域独立显示：故障/报警1/报警2/报警3/超限状态 |
| 系统总体显示：电源/故障/报警1/报警2/报警3/系统故障 | |
| 软件监控 | 通过Prosense气体监控软件可远程监控多达16台控制面板 |
| 电源供应 | 220VAC/110VAC |
| 编程功能 | 面板门按键配合用户友好软件实现便捷编程 |
| 蜂鸣器 | 标配 |
| 备用电池 | 2×12V 7A/h（选配） |
