X 射线源电子元件套件 XR40B
XR40B 套件包括 3 个单元，用于完全控制 X 射线源 RS40B1：
XR40B-EC 发射控制器、

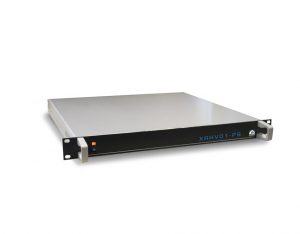

XRHV01-PS 高压电源和

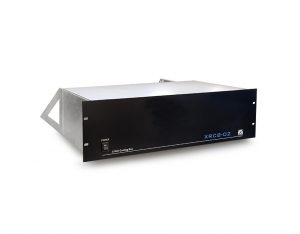

XRCB-02 冷却箱。
XR40B-EC 装置控制 X 射线源和 XRHV01-PS 高压电源的发射电流，在单个显示屏上显示高压和发射电流。XR40B-EC 显示的发射电流是精确的发射电流（由冷却系统的漏水电流校正）。这种组合可以非常方便和稳定地控制 X 射线源。该装置存储有关阳极总工作时间和耗散功率的信息。与冷却箱的通信通过光纤线进行。XR40B 套装具有作和待机模式，可确保在实验开始时获得最准确和稳定的发射。XRCB02 冷却箱安全有效地为阳极和外壳提供水冷却。它是完全互锁的，监测水温、压力和流量，因此只有在完全安全的情况下，仪器才能运行。冷却箱最多可处理两个 X 射线源。自动保存功能（XR40B-EC 单元）用于保存参数/单元预设并在重新启动后自动应用它们。
说明
如果不满足任何联锁条件，则无法对源电源进行上电。除了这三个互锁的安全机制外，还持续监测漏水电流。
技术数据
| 电源电压
|
100 – 240 VAC，50/60 Hz |
| 发射电流范围 （Ie) | 0 – 50 mA，精度 0.1 mA |
| 阳极高压范围 （U高压) | 0.5 kV – 15 kV，精度 0.1 kV |
| 阴极电流 （I导管) | 输出 1：2.5 A 输出 2：工作模式下高达 6 A |
| 阳极功率限制 | 750 瓦 |
| 发射电流斜坡 | 0.1 – 50 mA/秒 |
| 高压斜坡 | 1 – 1000 V/秒 |
| 联锁装置 XR40B-EC | 主， 2 个 X 射线罩， 高真空， 冷却水， 远程 |
| 水冷 XRCB02 | 最大 6 bar，6 l/min. 用于去离子水 |
| 通信接口 | RS232/485，以太网 |
| 通信协议 | MODBUS-TCP 协议 |
| 用户界面 XR40B-EC | 7 英寸 TFT 显示屏，带触摸屏、数字编码器 |
| 界面语言 | 英语， 德语， 波兰语 |
| 外形尺寸 XR40B-EC | 483 x 133 x 380 毫米（宽 x 高 x 深），19 英寸机架安装 |
| 重量（大约）XR40B-EC | 7 千克 |
| 尺寸 XRHV01-PS | 483 x 45 x 420 毫米（宽 x 高 x 深），19 英寸机架安装 |
| 重量 （大约） XRHV01-PS | 6.5 千克 |
| 尺寸 XRCB02 | 483 x 133 x 295 毫米（宽 x 高 x 深），19′ 机架安装 |
| 重量 （大约） XRCB-02 | 18 千克 |
选项
– X 射线光栅石英晶体加热
– 软件控制（专业版、扩展版或库模块）
