短交期换能器
除定制设计外，我们还精心挑选了一系列可提供短交期的换能器型号。
概述
以下是我们的短交期换能器选项及其性能概要。
如需其他规格（包括聚焦型器件）的换能器，请联系我们讨论您的具体需求。
关键特性
适用于浸入式使用
316 不锈钢外壳
一体化同轴电缆（1.5 米长），带 BNC 接头
PZT 压电陶瓷有效元件（仅限 0.5 MHz 至 7 MHz 型号）
中等阻尼 – 中等带宽
阻抗匹配，适用于 50 Ω 系统
PVdF 压电聚合物有效元件（≥10 MHz 型号）
高阻尼 – 宽带宽
未进行阻抗匹配
可用于脉冲回波模式
平面换能器
| 有效直径 (mm) | 频率 (MHz) | 外壳尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.5 | 1 | 2 | 3 | 5 | 7 | 10 | 15 | 20 | 30 | ||
| 6 | T | ||||||||||
| 10 | XS | ||||||||||
| 15 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | S |
| 19 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | M | |
| 23 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | L |
| 44 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | XL |
外壳尺寸详见下方表格。
外壳尺寸对照表
| 外壳尺寸 | H | XL | L | M | S | XS | T |
|---|---|---|---|---|---|---|---|
| 外壳直径 (mm) | 67 | 51 | 31 | 26 | 22 | 13.5 | 9.8 |
| 声学孔径 (mm) | 58 | 43 | 23 | 19 | 15 | 10 | 6 |
| 外壳长度 (mm) | 53 | 53 | 53 | 53 | 53 | 25 | 25 |

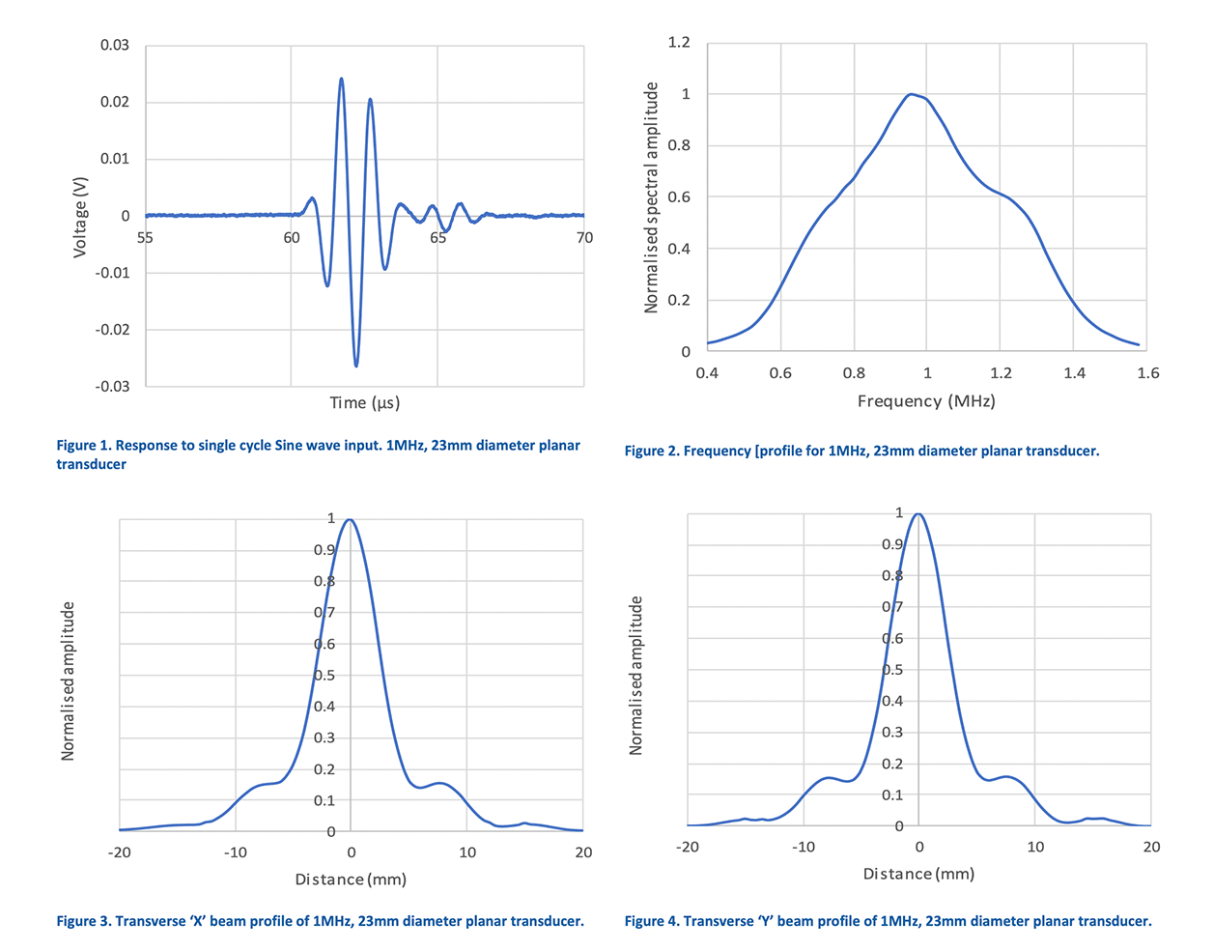

压电陶瓷换能器示例数据
典型带宽：>50%（-6 dB）*
-6 dB 中心频率：标称值的 ±10%
所有换能器均随附测试数据，包括：
X 和 Y 方向横向波束轮廓
时域/脉冲响应
频率响应
*带宽和脉冲形状会因所选的频率和外壳尺寸而异。
英国Precision Acoustics PVdF 压电聚合物换能器，采用具有高内阻尼特性的压电聚合物材料制成
