英国Precision Acoustics 定制 UMS 测试水槽，根据您的需求设计和建造超声测试水槽系统

定制 UMS 测试水槽

我们根据您的需求设计和建造超声测试水槽系统——包括水槽尺寸、布局以及电动轴数量。

定制项目	说明
电动轴	标准系统配备 3 个电动轴，但我们曾制造过配备 10 个电动轴的系统。各轴均配备线性编码器，以确保可重复定位。所有轴均安装有限位开关。
扫描步进/分辨率	线性编码器提供位置精度，线性重复精度为 ±0.005 mm（全程），系统分辨率为 0.001 mm，工作速度 20 mm/s，配备用户可调限位开关和急停控制。
系统几何结构	UMS 可配置为“水平”式或“垂直向下发射”式，用于开放式背衬换能器测试。
频率范围/最大水槽尺寸	频率范围取决于测试水槽的物理尺寸和吸声衬里。有关您工作频率所需的水槽尺寸，请联系我们获取准确信息。标准水槽为 1 m × 0.5 m × 0.5 m，适用于 0.5 MHz 至 60 MHz 范围内的测量。我们曾提供最大达 3 m × 1.5 m × 1.5 m 的水槽，适用于 50 kHz 以上的测量。根据水槽的物理尺寸，可放置于台面上或安装在合理的工作高度。

所提供的软件集成了步进电机驱动的定位系统、示波器和 PC。该软件可根据客户需求进行定制，标配版本允许用户进行线性和平面扫描、存储数字化波形，并计算所有相关声学参数。报告生成和脚本功能可针对任何应用生成输出报告。

软件功能	说明
编程语言	所有软件均使用 LabVIEW 2021 及更高版本编写。
自动平面扫描	软件集成定位系统、示波器和 PC，实现自动数据采集和存储。
数据处理	附带的后处理软件可从采集的数据中计算标准声学报告参数。
定制软件	我们可根据客户的具体应用和设备定制软件。该软件与 Keysight Technologies 示波器（DSO-X 3000 系列）集成，但我们也可根据需要修改软件以适配其他示波器。

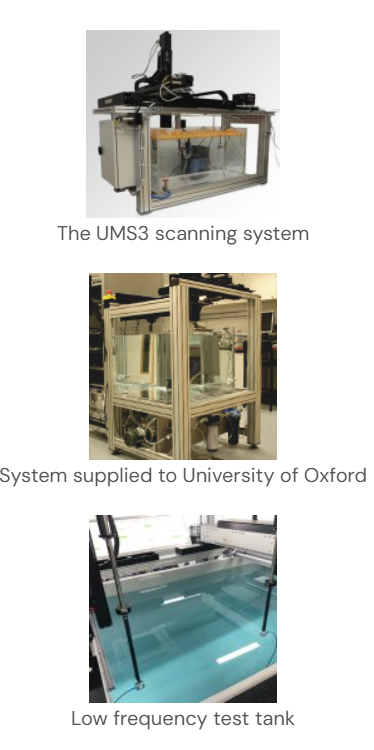

下图所示为 Precision Acoustics 为牛津大学生物医学超声与生物治疗实验室（BUBL）提供的系统。

超声测量依赖于对声场的精确测量能力。UMS4 系统具有三个电动轴（X、Y、Z），每个轴的可重复精度为 6 微米。系统标配电子控制模块和预装 UMS 软件的 PC。该软件针对 Keysight Technologies DSO-X 3000 系列示波器进行了优化，但也兼容许多其他现代示波器。

可选项包括额外的“旋转轴定位装置”，用于精确对准换能器声轴与水听器；水处理系统；水听器和换能器安装座。

为方便客户采购，我们还可一并提供功率放大器和函数发生器。
