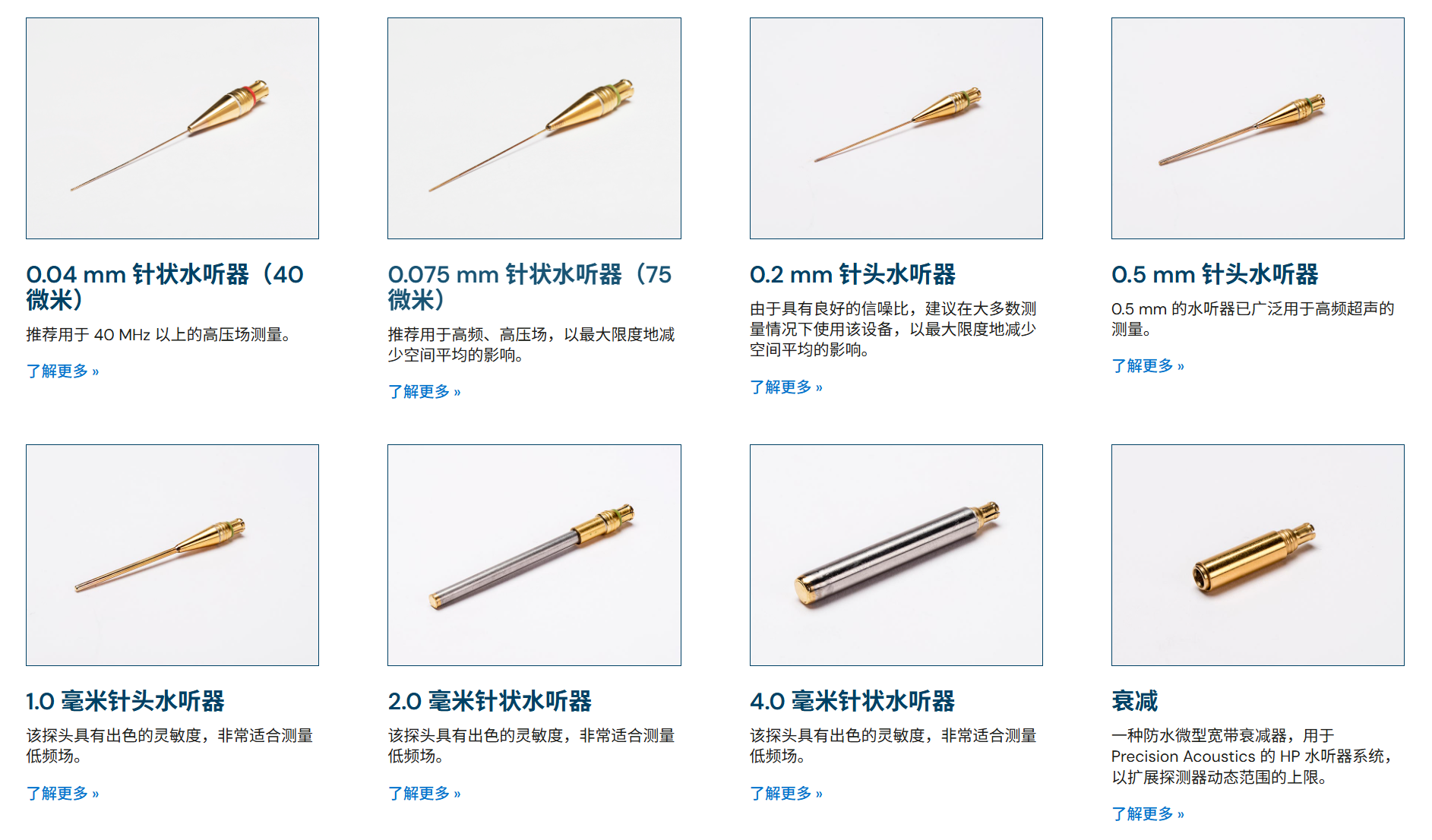

我们的高性能针式水听器系统由一系列可互换的 PVdF 针式水听器探头潜水宽带放大器直流耦合器组成。

针式探针的直径范围为 0.04 mm 至 4 mm,薄膜厚度范围为 9 μm 至 28 μm。提供定制版本的水听器,例如直角或侧面版本。请联系我们讨论您的任何特殊要求。

所有系统都需要投入式前置放大器和直流耦合器。

2.0 毫米针状水听器

该探头具有出色的灵敏度,非常适合测量低频场。

概述

虽然 2.0 mm 针式水听器针对较低频率进行了优化,但可用于较高频率的测量(特别是非常微弱的信号)。

在这种情况下,2 mm 孔径固有的方向性和空间平均特性意味着在解释数据时应小心。

2.0 mm 针式水听器是由 Precision Acoustics Ltd. 制造的一系列针式水听器中的一种。它设计用于与可潜式前置放大器和带电源的直流耦合器配合使用,以组成一个完整的水听器系统。凡是在本数据表中提及的性能参数,均是指由2.0 mm 针式水听器、前置放大器和直流耦合器组成的水听器系统的性能。

水听器的有效元件尺寸会影响多个性能参数,包括灵敏度、频率响应方向性响应、动态范围以及等效噪声压强

2.0 mm 针式水听器是一种高灵敏度设备,专为2 MHz 以下应用优化设计。

技术规格

输出阻抗27 ± 4 pF
典型探头灵敏度在正确端接的 HP1 投入式前置放大器输出端测量时,在 0.5 MHz 至 8 MHz 范围内的平均值为 3.5 V/MPa(相当于 –229.1 dB,1V/uPa
灵敏度耐受性单个探头之间的灵敏度变化约为 ±3 dB
典型频率响应平坦 (±2dB):400 kHz 至 6 MHz
平坦 (±4dB):100 kHz 至 10 MHz
最小校准频率 30 kHz
传感器材料:28 微米厚的金电极聚偏二氟乙烯 (PVdF) 薄膜
传感器尺寸直径为 2.0 mm 的圆盘
