英国PA公司UMS4声场扫描系统是一款先进的扫描系统，旨在为用户提供全面的超声测量与表征平台，适用于科研、开发及质量保证等用途。
我们重新设计的扫描系统集成了坚固耐用、高精度的三维定位系统与由Precision Acoustics自主研发的控制软件包。该控制软件包负责管理扫描过程中的同步需求、数据存储以及扫描后的声学处理与计算任务。
如图所示为3D扫描界面的用户界面（UI）。通过调节左下角的滑块，图表将随所选坐标轴的移动而实时更新。
英国PA公司UMS4声场扫描系统典型应用
声束轮廓分析
聚焦区域定位
声压分布测绘
声学参数测量，以满足以下最新法规要求：
IEC 62127-1
IEC 61157
NEMA UD2
或 FDA 510(k) 提交需求
英国PA公司UMS4声场扫描系统概览 – 所含组件
精密运动龙门架及水槽
定制超声测量软件包
Keysight DSOX3024A 示波器
计算机及显示器
水听器与换能器支架

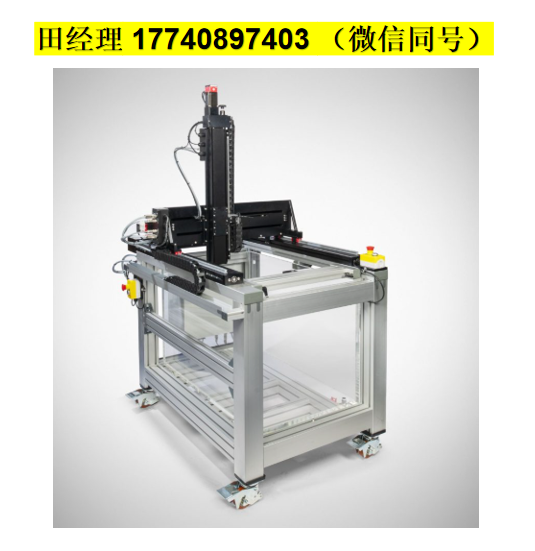

下图所示为 Precision Acoustics 提供的定制系统示例。
超声测量的核心在于精准测量声场的能力。UMS4 系统配备三个电动轴（x、y、z），每个轴均能实现 5 微米 的定位重复精度。该系统配套提供电子控制模块及预装 UMS 软件的计算机。该软件专为与 Keysight Technologies DSO-X 3000 系列示波器 交互优化，并随系统提供一台 Keysight DSOX3024A 型号示波器。此外，该软件也兼容其他多种现代示波器。系统还包含水听器和换能器的专用安装支架。
为简化客户采购流程，我们也可提供所有功率放大器和函数发生器。
UMS4声场扫描系统可选配件
水听器万向架 —— 一款高精度多轴旋转平台，专为与 UMS4 系统集成而设计。
旋转台 —— 定位装置，用于精确对准换能器声轴与水听器。
水处理套件 —— 为用户提供方法，解决使用自来水进行声学测量时常见的问题。
热电偶 —— 连接 UMS 软件，可在测量过程中记录水温。
培训服务 —— Precision Acoustics 专业技术人员将前往您的场地，为您及团队提供为期 2 天的现场培训。
UMS4声场扫描系统常见问题解答：
问：是否需要对水进行预处理？
大多数声学测量均在水介质中进行。然而，自来水虽然成本低且易获取，但并不适合直接用于声学测量，在使用前需对水箱中的水进行预处理。
问：是否需要购买新的示波器？
针对诊断超声扫描仪的测量，我们推荐使用具备足够带宽和高采样率的示波器。示波器是我们系统的核心组成部分，我们的软件专为配合 Keysight Technologies（原安捷伦）系列示波器 设计。我们通常提供 DSO-X 3000 系列示波器，但软件已适配该系列大多数型号。此外，也支持 LeCroy 和 Tektronix 系列的部分示波器。如果您使用的是非 Keysight Technologies 品牌的示波器，请联系我们以确认兼容性。即使暂不支持，我们也可能通过开发额外软件来扩展对您设备的支持。
问：可以测量哪些声学参数？
我们的软件最初设计用于测量与超声安全相关的声学参数。所有测量均依赖于经校准的水听器。如果您的应用非医学领域，我们可以定制软件，以显示与您工作相关的参数。请根据您的需求联系我们。
UMS4声场扫描系统技术参数表：
