定制 UMS 超声测试水槽系统
概述
Precision Acoustics 提供的超声测试水槽系统可根据用户的具体需求进行定制，额外功能可按要求添加。系统配套的软件可支持线性和面扫描、数据存储以及声学参数计算，用户也可下载 UMS 软件及相关资料了解更多信息。
定制选项
- 电机轴数量
标准系统配备 3 个电机轴，但可定制多达 10 个电机轴。每个轴均配备线性编码器以确保重复定位精度，并配有限位开关。 - 扫描步进 / 分辨率
线性编码器保证位置精度和线性重复精度 ±0.005 mm，系统分辨率 0.001 mm，工作速度 20 mm/s，并配有用户可调节的限位开关及紧急停止控制。 - 系统几何结构
UMS 系统可配置为“水平”或“俯射式”结构，用于开放式换能器测试。 - 频率范围 / 最大水槽尺寸
- 频率范围取决于水槽物理尺寸及声学衬里。标准水槽尺寸 1 m × 0.5 m × 0.5 m，适用于 0.5 MHz – 60 MHz 测量。
- 可定制水槽尺寸最高可达 3 m × 1.5 m × 1.5 m，用于 >50 kHz 测量。
- 水槽可台式安装或按工作高度定位。
- 软件与编程

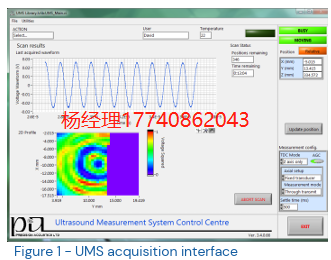

- 软件集成步进电机控制系统、示波器与 PC，实现自动化线性与面扫描、波形数字化存储及声学参数计算。
- 报告生成与脚本功能可生成任何应用的输出报告。
- 软件开发语言：LabVIEW 2021 及以上版本。
- 可定制软件以适应客户特定应用或设备，支持 Keysight DSO-X 3000 系列示波器，并可调整以支持其他示波器。
- 自动化扫描功能
软件可控制定位系统、示波器和 PC，实现自动化数据采集和存储，支持面扫描例程。 - 数据处理

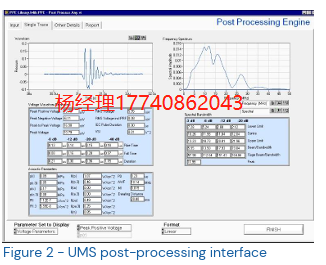

软件包含后处理功能，可从采集数据计算标准声学报告参数。
UMS4 系统特性
UMS4 是全自动扫描系统，专为自动化声场测量和映射任务而设计，可实现：
- 换能器声轴自动对准
- XYZ 轴（可选旋转轴）电脑控制运动及数据采集
- 波束剖面分析和面扫描，实时显示
- 焦区定位与特性分析
- 对水听器频率响应校正及压力波形计算
- 衍生强度、功率及指标参数计算，用于法规报告
典型系统规格
| 项目 | 参数 |
|---|---|
| 水槽尺寸 | 1 m (长) × 0.6 m (宽) × 0.6 m (高) |
| 线性运动范围 | 0.6 m × 0.4 m × 0.5 m |
| 理想频率范围 | 0.5 MHz – 60 MHz |
| 电机轴数量 | 3 线性轴 XYZ（可选最多 2 个旋转轴） |
| 位置误差 / 线性重复精度 | ±5 µm（负载安装编码器） |
| 线性分辨率 | 1 μm |
| 角度分辨率（可选） | 0.01° |
| 测量方向 | 水平或垂直/俯射（用户可配置） |
| 工作速度 | 20 mm/s |
| 最大载荷 | 15 kg |
| 附带硬件 | L 型水听器支架 & 多功能换能器支架 |
| 数据采集 | 现代数字示波器（标配） |
| 系统软件 | PC，预装采集与后处理应用程序 |
自动计算功能
- 峰值正负压力
- ITA、ITP、IPA 及峰值/平均值（如 ISPTA）
- 波束宽度、面积与焦距
- 功率、脉冲宽度
- MI、FAWF、频谱等
