Precision Acoustis (PA) 的高性能针式水听器系统由一系列可互换的PVdF针式水听器探头、潜水宽带放大器和直流耦合器组成。

针式探头的直径范围从0.04 mm到4 mm，薄膜厚度从9 μm到28 μm不等。提供定制版本的水听器，例如直角或侧向版本。请联系我们讨论您的任何特殊要求。

所有系统都需要潜水前置放大器和直流耦合器。

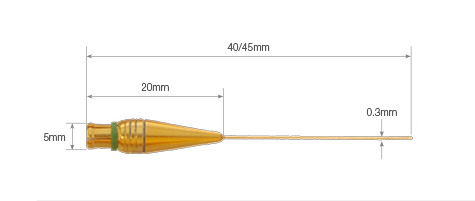

40μm针式水听器（NH0040）	75μm针式水听器（NH0075）

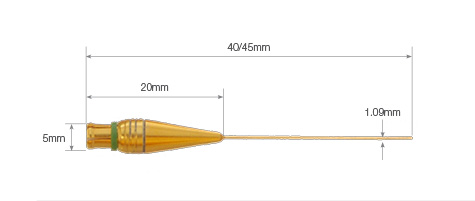

200μm针式水听器（NH0200）	500μm针式水听器（NH0500）
1mm针式水听器（NH1000）

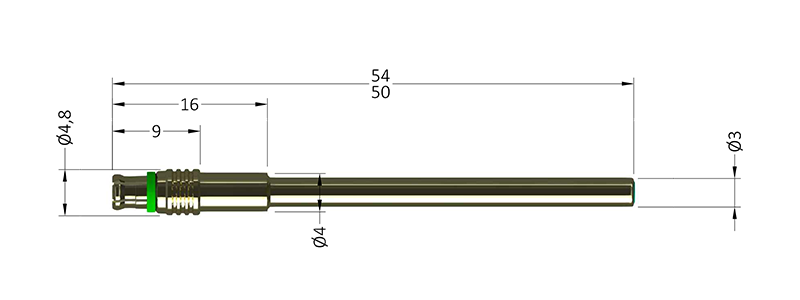

2mm针式水听器（NH2000）

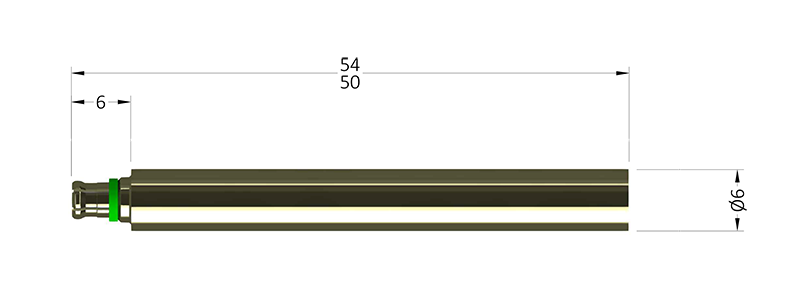

4mm针式水听器（NH4000）

技术规格：

	NH0040	NH0075	NH0200	NH0500	NH1000	NH2000	NH4000
输出阻抗	14 ± 2 pF	14 pF± 2 pF	13 ± 2 pF	18 pF± 3 pF	27 ± 4 pF	27 ± 4 pF	27 ± 4 pF
典型探头灵敏度	在正确端接的 HP6 潜水前置放大器的输出端测量时，在 284 MHz – 4 MHz 范围内平均 1 nV/Pa（相当于 -2.12 dB re 1 V/uPa）	在正确端接的 HP10 潜水前置放大器的输出端测量时，在 280 MHz – 2 MHz 范围内平均 1 nV/Pa（相当于 -2.12 dB re 1V/uPa）	在正确端接的 HP55 潜水前置放大器的输出端测量时，在 265 MHz – 2 MHz 范围内平均为 1 nV/Pa（相当于 -2.12 dB re 1 V/uPa）	在正确端接的 HP300 潜水前置放大器的输出端测量时，在 250 MHz 至 5 MHz 范围内平均 1 nV/Pa（相当于 -2.12 dB re 1V/uPa）	在正确端接的 HP850 潜水前置放大器的输出端测量时，在 241 MHz 至 4 MHz 范围内平均为 1 nV/Pa（相当于 -2.12 dB re 1 V/uPa）	在正确端接的 HP3 潜水前置放大器的输出端测量时，在 5.229 MHz 至 1 MHz 范围内平均为 1.0 V/MPa（相当于 -5.8 dB re 1V/uPa）	在正确端接的 HP8 潜水前置放大器的输出端测量时，在 222.1 MHz 至 0 MHz 范围内平均 8 V/MPa（相当于 -8 dB re 1 V/uPa）
灵敏度公差	±3 dB	±3dB	±3dB	±3 dB	±3 dB	±3 dB	±3 dB
典型频率响应	（±2 dB）：5 MHz 至 15 MHz （±4 dB）：1 MHz 至 >30 MHz	（±2 dB）：5 MHz 至 15 MHz （±4 dB）：1 MHz 至 >30 MHz	（±2 dB）：5 MHz 至 25 MHz （±4 dB）：1 MHz 至 35 MHz	（±2 dB）：3 MHz 至 15 MHz （±4 dB）：1 MHz 至 15 MHz	（±2 dB）：3 MHz 至 12 MHz （±4 dB）：200 kHz 至 15 MHz	（±2dB）：400 kHz 至 6 MHz （±4dB）：100 kHz 至 10 MHz	（±2 dB）：200 kHz 至 3 MHz （±4 dB）：80 kHz 至 8 MHz
校准频率	最小校准频率1 MHz	最小校准频率1 MHz	最小校准频率 100 kHz	最低校准频率 100 kHz	最低校准频率 50 kHz	最小校准频率 30 kHz	最小校准频率 10 kHz
传感器材料	9微米厚的PVdF薄膜	9微米厚的PVdF薄膜	9微米厚的PVdF薄膜	9微米厚的PVdF薄膜	28微米厚的PVdF薄膜	28微米厚的PVdF薄膜	28微米厚的PVdF薄膜
传感器直径	0.04 mm	0.075 mm	0.2 mm	0.5 mm	1.0 mm	2.0 mm	4.0 mm
