PMR02型波登管压力表 – 迷你
- 公称尺寸 60 mm
- 黄铜或不锈钢版本
- 有或没有甘油填充
- 过程连接：G 1/4 底部或背面
- 交货时间短，即使是特殊版本也是如此
- 已填充或未填充
- 最高温度： 100 °C
- 量程：
0…0.6 bar 至 0…1600 bar-1
..+0.6 bar 至 -1…+15 bar
更多信息
PMR02 系列波登管规可采用黄铜或不锈钢、填充或未填充。
形成螺旋状的拉制黄铜或不锈钢管充满介质并根据压力变形。这种运动由指针测量机构指示，该机构可以通过可选的甘油填充物进行阻尼，因此振动或振荡仅以大大减少的形式显示优势。甘油的自然润滑也减少了运动部件的磨损，并防止了腐蚀性气体的渗透和冷凝水的形成。
不锈钢设计允许即使在最具腐蚀性的液体和气体中也能测量压力。压力表可选配底部或后部的 G 1/4 A 螺纹连接。
典型应用
波登管压力表在整个工业中使用，特别适用于没有电源的测量点。PMR02 系列压力表采用钢制或黄铜设计，通常特别用于机械和设备工程、泵、压缩机或 BHKW，因为通常只对介质电阻提出轻度要求。
另一方面，PMR02 不锈钢化学压力表可耐受腐蚀性更强的介质，通常用于化学和石化行业、食品行业、制药生产或发电站，几十年来它们一直提供最佳效果。
PMR04型波登管压力表
- 外壳直径：4“ / 100 mm、6.3” / 160 mm、9.8“ / 250 mm
- 精度等级 1.0
- 黄铜或不锈钢版本
- 过程连接：G 或 NPT 1/2“ 底部或背面
- 提供带前环或后环或带夹具的型号，用于面板安装
- 选项：报警触点、模拟输出、特殊刻度、特殊连接、灌装
- 最高温度： 200 °C
- 范围：
-1000…0 mbar – 0…2500 巴
更多信息
型号系列 PMR04 波登管压力表可提供黄铜或不锈钢版本，带有填充或未填充的表。充满被监测流体或气体的盘绕、拉制黄铜或不锈钢管在一定程度上会变形，具体取决于流体或气体施加的压力。由此产生的线圈运动被传输到带有刻度显示的指示器机构。这种运动可以通过可选的液体填充来阻尼，因此任何振动对读数的准确性和稳定性的影响都要小得多。这种液体填充物的天然润滑特性还可以减少运动部件的磨损、腐蚀性/腐蚀性气体的进入和冷凝的积聚。
不锈钢版本甚至可以测量腐蚀性最强的液体和气体的压力。这些压力表在底部或背面配有螺纹连接。它们还可以配备多达四个限位触点或用于远程传输测量值的变送器。
典型应用
波登管规在整个工业中使用，特别适合在没有电力供应的地方进行测量。PMR04 型波登管压力表带有黄铜响应元件，经常用于工业机械和系统、泵、压缩机或块式火力发电站 （BTTP），因为在这些应用中，它们只需要满足最低要求即可承受被监测介质的影响。
相比之下，PMR04 不锈钢波登管压力表设计用于承受与化学和石化行业、食品和饮料行业、制药生产过程或发电厂中经常遇到的腐蚀性/腐蚀性介质的接触，几十年来它们一直提供最好的服务。当配备可选的开关触点或模拟输出时，这些压力表也可用于电子压力监测。

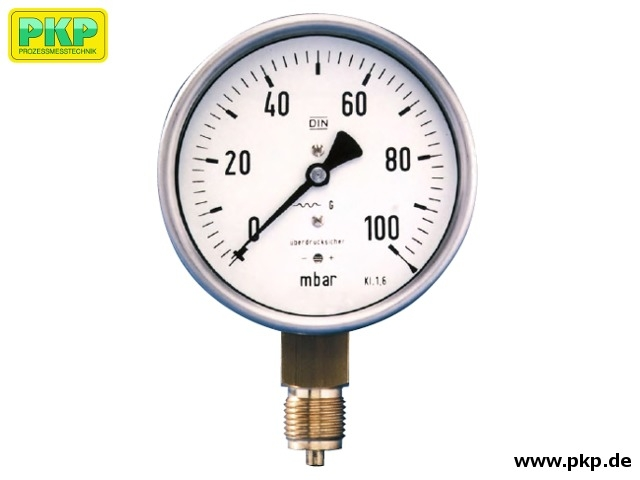

PMK04系列气体胶囊元件压力表
- 外壳直径（圆形外壳）： 60， 100， 160 mm
- 塑料矩形外壳：
72x72mm， 96×96 mm， 144×144 mm， 144×72 mm， 192×96 mm - 连接：黄铜或不锈钢
- 过程连接：G 1/4 底部或背面连接，直径 63 mm，G1
/2 直径 100 和 160 mm，G
1/2 背面，矩形外壳 - 测量元件：铜合金或不锈钢
- 可选配甘油填充
- 麦克斯。温度： 100 °C
- 范围：
-25…+15 mbar 至 0…600 mbar
更多信息
PMK04 胶囊压力表用于测量气体介质的小负压和正压。这种装置的测量元件由焊接在一起的两个隔膜组成，当施加压力时，它们从内部驱动指针测量机构，该机构在铝刻度上指示系统压力。
这些设备有黄铜版本和不锈钢版本。高达 25 mbar 的过载保护是满量程值的 6 倍，测量范围大的 10 倍。
这些器件采用标称尺寸为 63、100 或 160 mm 的不锈钢外壳，具有径向底部或中心后部连接。
可根据要求提供其他版本。
典型应用
胶囊压力表是测量极低压力的理想选择。
所有 DIN 级别均可在 0…6 mbar 和 0…正极或−25 …15 mbar 和 −400…负超压范围内为 0 mbar。
典型应用可以在医疗技术、空调技术、气体发生或实验室中找到。应用包括泄漏测试、过滤器状态测量、废气测量或不锈钢版本的腐蚀性气体监测。
PMD02型数字压力表
- LCD 显示屏，数字高度为 14 mm
- 精度：FS 的 0.3%，+/- 1 位
- 用于腐蚀性介质的不锈钢传感器
- 过程连接： 1/4 “， 1/2”
- 定制压力单位
- MIN/MAX 内存的尾随指针功能
- 多达 4 个限位开关
- RS232 和 RS485 的模拟输出和接口
- 数据记录仪
- 最高温度： 80 °C
- 量程：
0..2,5 mbar 至 0..2500 bar
更多信息
PMD02系列数字压力计可在现场普遍使用。从简单的数据传感器到带有总线输出和集成数据记录器的数字压力测量站，PMD02 几乎适用于工业、机械和设备工程的所有领域。
压阻式或薄膜传感器将过程连接处的介质压力转换为电信号，该电信号以用户可调单元的形式输出到显示屏上。
由于使用了不锈钢传感器，PMD02 也适用于腐蚀性介质。PMD02 具有各种信号输出选项，模拟或数字通过接口，甚至可以用于化工行业的复杂工厂。数据记录器功能具有 1 秒至 24 小时的宽设置范围，为该系列开辟了进一步的应用可能性。
典型应用
数字压力计已在以下应用领域证明了自己：
- 机械工程
- 设备工程
- 液压和气动系统
- 测量设备监控
- 化工
