德国 PINTSCH PINLUXON 550 (TLs02 DB-Ausführung)
使用范围：TLs02 型遮断信号灯（德铁型号）可应用于调车场、侧线和站内区域以及联邦铁路（EdB）的道岔转换设备，与 TMC-STW、TMC-RaStw、TMC-EOW 或 TMC ZBA 型列车信号联锁装置配合使用。

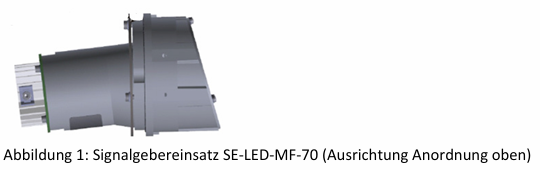

功能：对于高架形式（顶部布置），信号灯在信号灯头内的安装方式应使其倾斜的端盖板向上倾斜（见图 1）。用于安装信号电子设备（LSB10 组件）的信号控制箱在高架形式下具有与信号灯头相同的外部尺寸，并通过适配板安装在信号支架或信号柱底部，其高度与低架形式下信号灯头的安装高度相同。对于矮柱形式（矮柱信号 – 底部布置），信号灯在信号灯头内旋转 180°安装。在矮柱形式下，LSB10 组件安装在信号灯头/外壳内。信号控制组件（LSB）控制和监控所有连接到 LS 信号的信号灯的 LED 灯串，并提供与联锁计算机的串行数据接口。所采用的信号灯组件为 SE-LED-MF-70，其满足德国铁路网公司（DB Netz AG）对防护信号的光学要求。

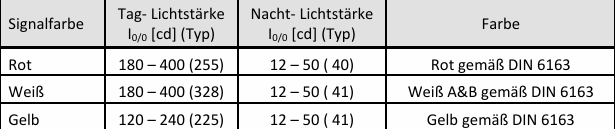

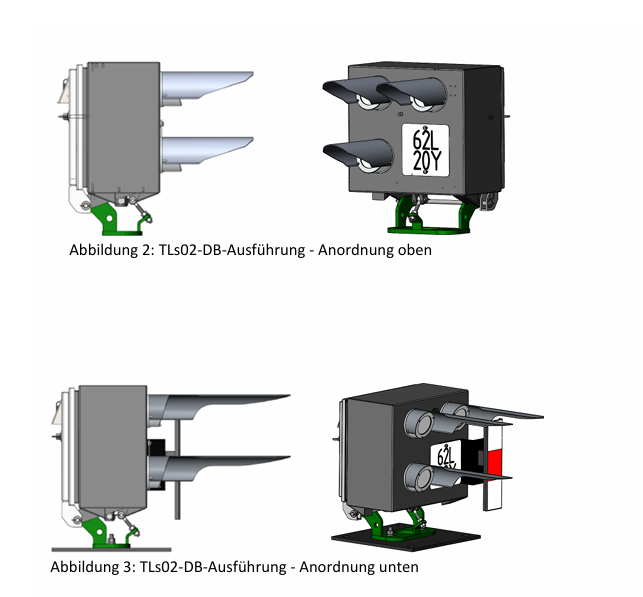

执行情况：DB 型号的 TLs02 光束阻挡信号灯在不同配置中分为“上部安装”和“下部安装”两种型号。技术参数：• 尺寸：高 360 毫米×宽 390 毫米×厚 250 毫米• 重量：最大 20 千克• 环境温度：-30°C 至 +40°C• 防护等级：IP 54• 光色和光强：依照 DB 负载手册（见表 1）• 电气接口：LSB10 组件通过 230 伏交流电经由电网变压器和信号箱（高型）或信号头（矮型）内的相应整流电路供电。LSB10 组件为 LED 信号灯提供电能。
