压电陶瓷步进式直线驱动器 LL06
这是一款6.5N推力的直线直接驱动压电陶瓷驱动器，极其紧凑，重量仅为16克。它采用真正的直接驱动方式，无背隙，可实现亚纳米级微步进。这款紧凑型直线驱动器可选配或不配内置编码器（例如1.25微米或80纳米分辨率）及导向机构。
LL06可选配高分辨率位置传感器，并提供不同长度（30、40、50、60和100.8毫米）的驱动杆。该电机易于集成，极有可能简化您的系统结构并缩小其尺寸。
具备6.5牛顿全力的断电自锁安全功能。
为驱动此电机，我们提供一系列驱动器和控制器。
另提供适用于强磁场和真空环境的专用型号。

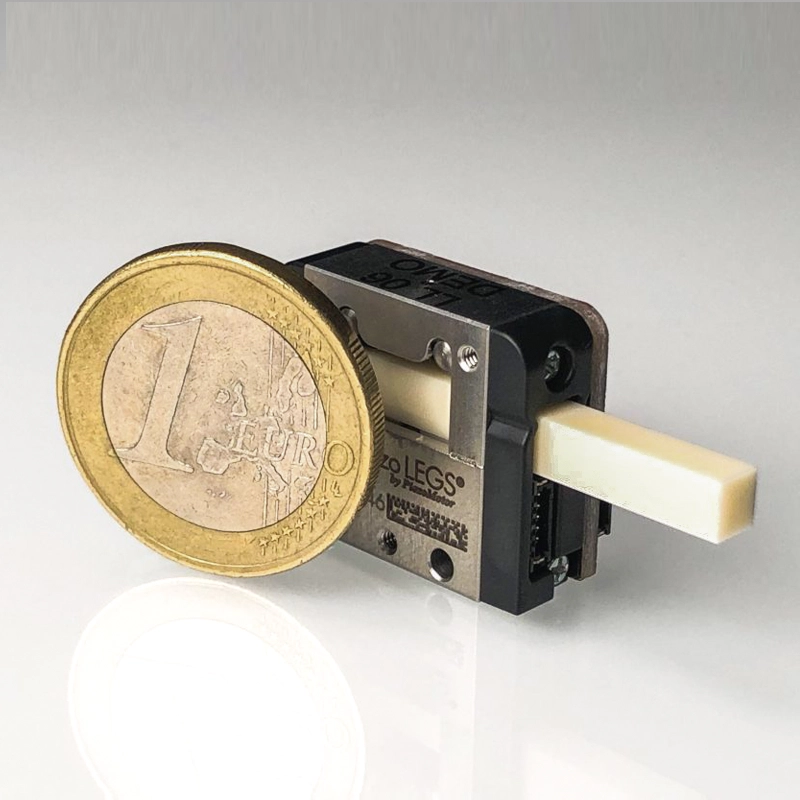

LL06 电机尺寸与欧元硬币对比图
专为狭小空间设计的紧凑结构
若移除陶瓷驱动杆，电机本体可安装在 24 毫米（长）× 20 毫米（高）× 11 毫米（宽）的空间内（不带编码器和导向机构时尺寸为 17×20×7 毫米）。陶瓷驱动杆长度可根据行程需求定制，是整机中唯一可变的尺寸元件。
编码器标尺贴合在驱动杆侧边，通过与读数头近距离配合，可便捷地提供精确位置数据。
这款 6.5N 推力的直线压电电机体积十分精巧。
压电陶瓷步进式驱动器 LL06 规格参数
| 类型 | 常规 (A) | 单位 |
|---|---|---|
| 最大行程 | 74.1 | 毫米 |
| 最大速度 | 取决于驱动器 | 毫米/秒 |
| 最小速度 | 取决于驱动器 | 微米/秒 |
| 堵转力 | 6.5 | 牛 (N) |
| 保持力 | >6.5 | 牛 (N) |
| 真空兼容性 | 否 | |
| 非磁性 | 否 | |
| 工作电压 | 42-49 | 伏 (V) |
| 功耗 | 5 | 毫瓦/赫 (mW/Hz) |
| 机械尺寸 L×H×D（带导轨和编码器） | 23.4 × 19.6 × 10.5 | 毫米 |
| 机械尺寸 L×H×D（无导轨和编码器） | 17 × 19.6 × 7 | 毫米 |
| 重量（带50毫米驱动杆） | 16 | 克 |
| 电机外壳材质 | 不锈钢 | |
| 推荐工作温度 | -20 至 +70 | 摄氏度 (ºC) |
| 电机连接器 | Hirose DF52-5S-0.8H | |
| 编码器连接器 | Hirose DF52-6S-0.8H | |
| 电机分辨率 | <1 | 纳米 (nm) |
| 内置编码器 | 是 | |
| 编码器分辨率 | 1.25（编码器E1，导轨G1） 0.08（编码器E2，导轨G1） | 微米 (µm) |
