PD200 – 60瓦电压放大器
PD200 是一款宽带、低噪声线性放大器，用于驱动压电致动器及其他负载。其输出电压范围可以是单极性、双极性或不对称，范围从 50V 到 200V。通过桥接配置，可实现最高 ±200V 的输出。PD200 可驱动任何负载阻抗，包括无限电容性负载，如堆叠式致动器、标准压电致动器、双线弯曲致动器以及需要偏置电压的三线压电弯曲致动器。
可配置选项包括电压范围、极性和输出电流。电压范围还可以通过两个用户可调电位器进行限制。PD200 适用于广泛的应用场景，如电光控制、超声、振动控制、纳米定位系统以及压电电机等。
该设备配有四种输出连接器，包括 Lemo 00、Lemo 0B、BNC 和螺丝端子，可直接连接几乎所有市售的压电致动器。后面板还设有温度输出、过载监控和外部关断输入接口。
PD200 – 60瓦电压放大器
PD200 – 60瓦电压放大器
电气规格
| 输出电压范围 | 100 Vp-p | 150 Vp-p | 200 Vp-p |
|---|---|---|---|
| 有效值电流 | 1.2 A | 0.91 A | 0.57 A |
| 脉冲电流 | 10.0 A（所有范围） | ||
| 功率带宽 | 470 kHz | 310 kHz | 230 kHz |
增益：20 V/V
转换速率（Slew Rate）：150 V/μs
信号带宽：680 kHz
最大功耗：60 W
可驱动负载：任意类型
噪声：714 μV RMS（10μF 负载，0.03 Hz 至 1 MHz）
保护功能：持续短路保护、热保护
电压监控：1/20 V/V（BNC 输出）
电流监控：1 V/A（BNC 输出）
模拟输入：±10 V（BNC，输入阻抗 27kΩ）
输出连接器：LEMO 0B、LEMO 00、螺丝端子、BNC
电源输入：90 Vac 至 250 Vac
机械规格
工作环境：0–40°C（32–104°F），非冷凝湿度
尺寸：275 x 141 x 64 mm（10.8 x 5.5 x 2.5 英寸）
重量：1 kg（2.2 磅）
兼容致动器类型
| 致动器类型 | 电压范围 |
|---|---|
| 堆叠式压电致动器 | 50V 至 200V |
| 压电板和压电管 | ±100V 以内 |
| 双线弯曲致动器 | ±100V 以内 |
| 三线弯曲致动器 | 0 至 +200V（使用 200V 偏置） ±100V（使用 ±100V 偏置） |
输出电压范围说明
所需的输出电压范围应在订购时指定。默认输出电压范围为 0V 至 +200V（型号 PD200-V0,200）。可选的电压范围及其相应电流限制详见下表。电压范围也可以通过“电压限制”功能进行微调，详见用户手册相关章节。
输出电流

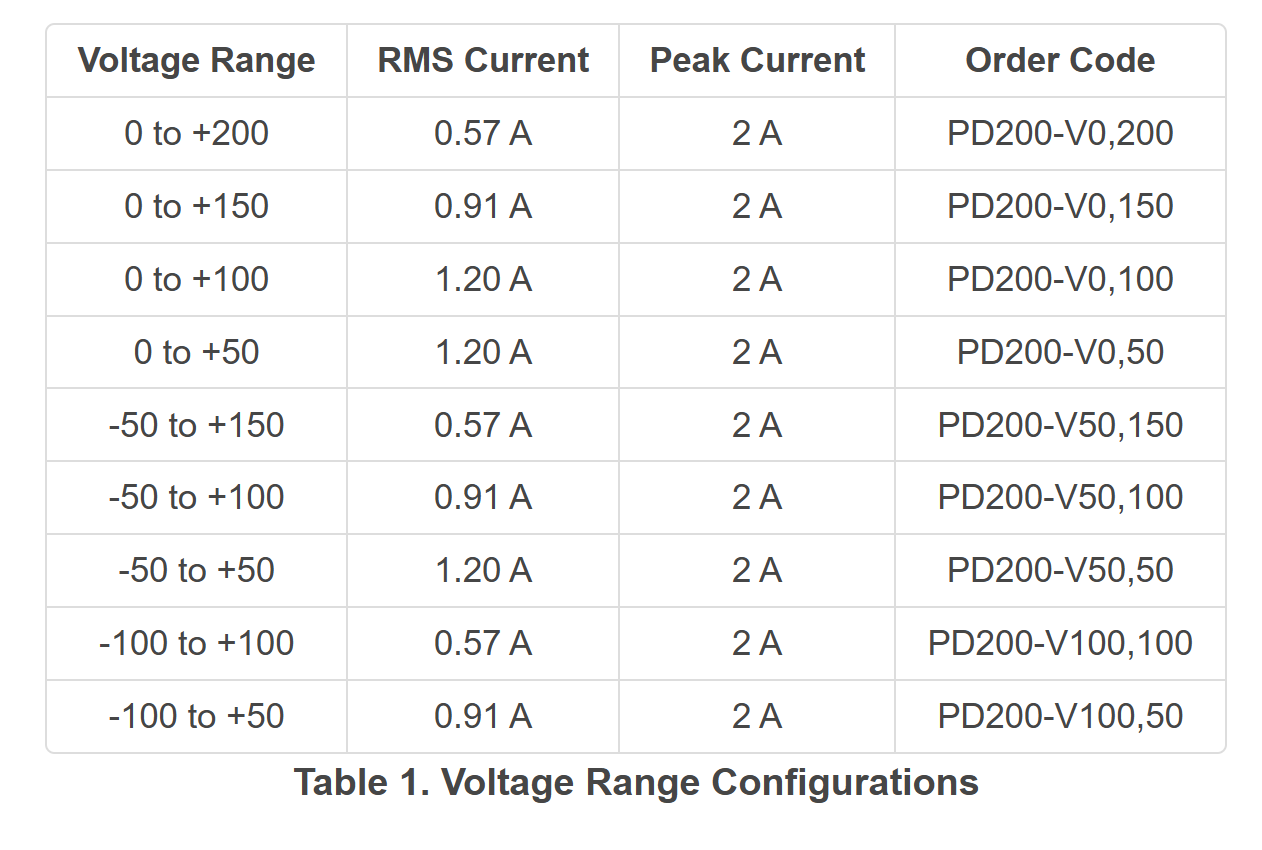

PD200 的峰值电流和平均电流限制如表 1 所示。RMS（有效值）电流限制决定了在电容性负载下可实现的最大工作频率，此主题在“功率带宽”部分中进行了详细说明。
在短路状态下，输出电流会被限制在额定最大值。峰值电流最多可持续 5 毫秒，随后输出将被关闭 3 秒钟。平均电流限制的时间常数为 30 毫秒，并在先前电流脉冲后的 100 毫秒后复位。该行为在“过载与关断”部分中有详细描述。
电压限制
输出电压范围可通过底部面板上的两个孔中可访问的两个电位器调整为任意正负电压值。使用 2 毫米一字螺丝刀顺时针缓慢旋转电位器，即可开启最大电压范围。逆时针旋转则会缩小电压范围。
靠近前面板的孔控制负电压范围；
靠近后面板的孔控制正电压范围。
脉冲电流选项
对于需要更高峰值电流的应用，可在订购型号后添加“-PULSE”后缀（例如：PD200-V0,200-PULSE）来启用脉冲电流增强模式。

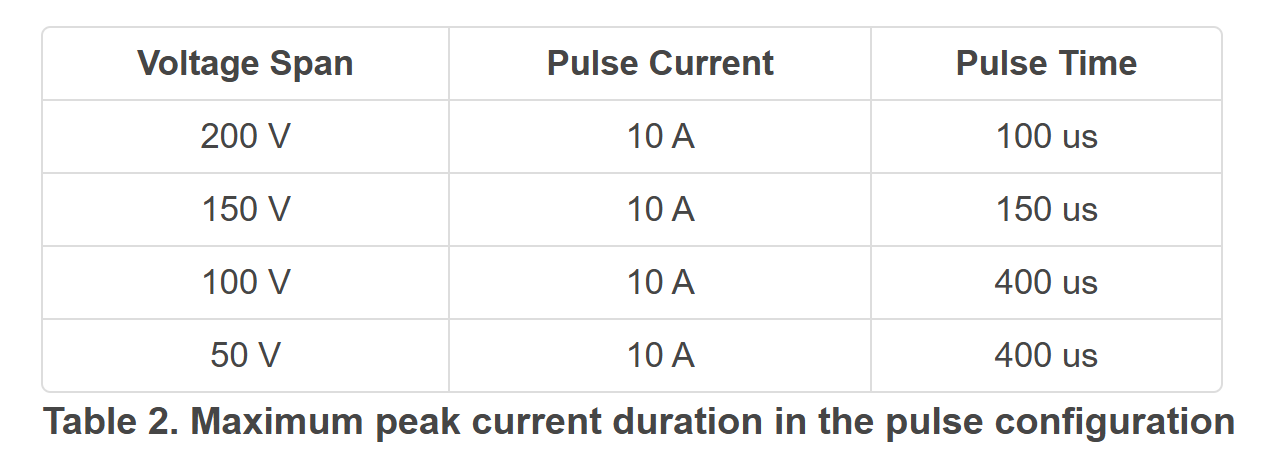

在此配置下，平均电流限制保持不变，但峰值电流限制提高至 8 安培，同时最大脉冲持续时间缩短，具体时间参见表 2。
