Piezodrive PDu150——三通道超低噪声150伏压电驱动器

Piezodrive PDu150——三通道超低噪声150伏压电驱动器

PDu150是一种功能完备的微型电源及超低噪声驱动器，可用于驱动最多三个电压为100伏、120伏或150伏的压电执行器。每个通道的输出电流可达100毫安，工作频率可高达80千赫兹，且噪声极低。在电容负载条件下，其峰峰值分辨率可达到百万分之一以上，即20位精度，这一性能非常适合用于半导体制造设备、扫描探针显微镜、光学系统、振动控制以及纳米级定位等对精度要求极高的应用领域。 PDu150具备防止短路、过流以及温度过高的保护功能。对于低功耗应用，可采用被动冷却方式；而当功率超过5瓦时，则可以使用内置风扇来辅助散热。PDu150可以通过4个M2.5螺丝进行固定。其PCB安装版本（PDu150-PCB）配有接口，可直接安装在主机主板上。

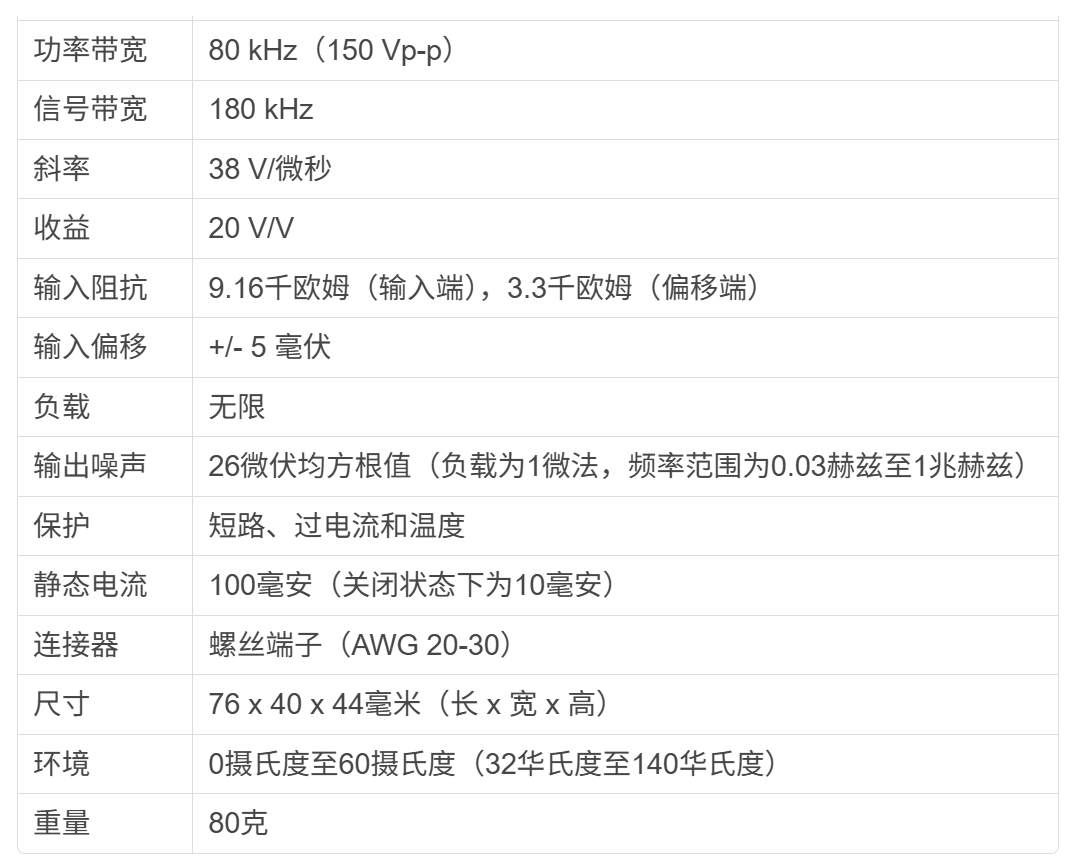

规格参数

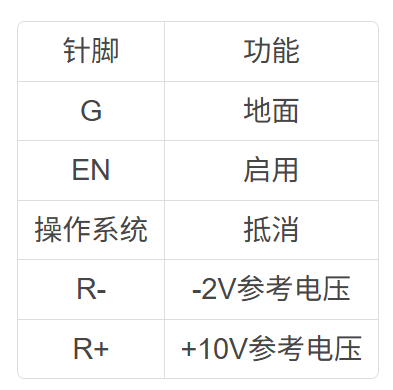

连接图

操作

这些放大器具有差分输入端，其负输入端可以连接到外部参考电压源或内置的偏置电压生成器。此外，还提供了精确的+10V和-2V参考电压源（R+和R-），这样就可以利用外部电位器来设定放大器的输入电压。至于放大器的输出端，则采用了新型的低噪声差分结构，因此不能与地面相连——例如，不能与接地的示波器的地线相连。

偏置电压配置 偏置电压可以通过内部电位器来设定，也可以通过外部电源来设定——只需将跳线LK1设置为“内部”或“外部”即可。如果使用内部偏置源，则需要用万用表连接在输出端上，然后调整电位器，直到得到所需的偏置电压为止。 在外部偏置模式下，偏置电压由施加在OS引脚上的电压决定。通过将OS引脚接地，可以将偏置电压设置为零，这也是标准配置。 使用参考电压 该电路提供了精度为+10V和-2V的参考电压（R+和R-），这样外部电位器就可以用来生成放大器的输入信号，如下图所示。对于多个通道，可以使用多个电位器。10uF的电容可以降低噪声带宽，但并非绝对必要。这类电容最好是薄膜型的，不过在大多数应用中，陶瓷电容也是可以使用的。
