PiezoDrive TD250 6-Channel 250V Amplifier for Driving Piezo Tubes TD250
六通道 250V 压电管驱动放大器

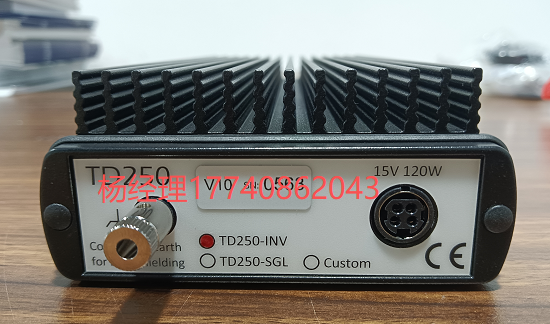

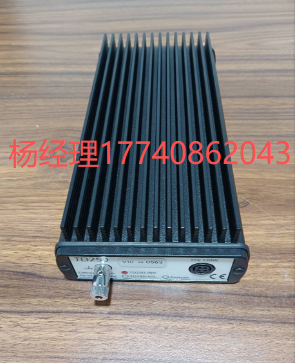

TD250 六通道 ±250V 超低噪声放大器
TD250 是一款超低噪声、六通道的 ±250V 放大器，非常适合用于驱动压电陶瓷管及其他类型的压电致动器。六个通道可根据需求选择两种配置：
- TD250-SGL：六通道独立输出；
- TD250-INV：三通道非反相与反相成对输出，非常适合驱动压电管扫描器。
在反相配置下，TD250 还可通过桥接负载实现 ±500V 的输出电压。
TD250 可驱动无限制的电容性负载，例如压电陶瓷管、叠堆式致动器、标准压电致动器以及弯曲式致动器。典型应用包括纳米定位、显微成像、电光调制和振动控制等。
输入与输出接口均采用业界标准的 9 针 D-Sub 接口。放大器随附两条 DSUB 电缆和两组分线盒（带有 BNC 接口和可插拔螺钉端子），方便实验室和系统集成使用。此外，还可根据客户需求提供 OEM 定制版本。
兼容致动器
- 压电陶瓷管：±250V
- 压电致动器：±250V（接地负载），±500V（桥接负载）
- 双线弯曲致动器（Two-Wire Benders）：±250V（单电极接地），±500V（桥接负载）
- 三线弯曲致动器（Three-Wire Benders）：每个电极 ±250V，或 ±250V 带高压偏置
技术参数
电气规格
- 输出电压：±250V 六通道
- RMS 电流：28 mA 每通道
- 峰值电流：100 mA 每通道
- 增益：25 V/V
- 上升速率（Slew Rate）：20 V/μs
- 信号带宽：26 kHz
- 功率带宽：15 kHz（400 Vpp）
- 负载：适用于任意负载
- 噪声：61 μV RMS（100 nF 负载）
- 保护功能：短路、过温、欠压保护
- 输入阻抗：1 MΩ
- 输入接口：9 针 D-sub
- 输出接口：9 针 D-sub
- 电源：15V，最小 3A
机械规格
- 使用环境：0–40°C（32–104°F），非冷凝湿度
- 尺寸：216 × 108 × 48 mm（8.5 × 4.3 × 1.9 in）
- 重量：1 kg（2.2 lb）
功率带宽说明
功率带宽指的是放大器在不失真的情况下所能再现的最大频率周期信号。
计算器可用于确定在给定负载电容下的最大工作频率及所需功率。
计算考虑了电流限制、上升速率及信号带宽的影响，但未包含峰值电流限制的时间常数，因此当功率带宽低于 100 Hz 时，计算结果可能存在一定误差。
交付内容
- TD250 放大器
- 两个带 BNC 接口和可插拔螺钉端子的分线盒
- 两根 DSUB9 公对公直通电缆
- 通用电源适配器（输入电压 90 Vac – 250 Vac，输出 15V 3A）
- 一根符合运输目的地标准的 IEC C13 电源线
机箱安装选项
机箱安装套件（型号：TD250-MountingKit）可用于将 TD250 固定在水平或垂直表面上，可选择宽型或窄型安装方式，如下图所示。
该套件包含 4 个支架以及用于 TD250 外壳前面板的替换螺钉。
安装步骤如下：
- 移除前后面板上的塑料螺钉盖；
- 拆下四个原螺钉；
- 使用套件中附带的螺钉安装支架。
- 下载 3D 模型（宽型安装配置）
- 下载 3D 模型（窄型安装配置）
- 在线购买 TD250 安装套件
