PiezoDrive PD200X4 – Four Channel Power Amplifier
四通道功率放大器

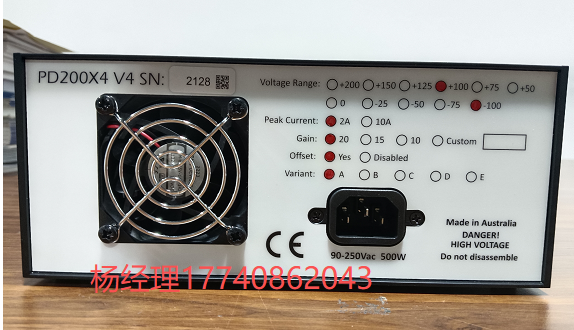

PD200X4 – 四通道功率放大器
PD200X4 是一款四通道线性放大器，用于驱动压电执行器和其他负载。输出电压范围可以是单极性、双极性或不对称的，范围从 50V 到 200V。通过使用两通道桥接负载，可实现高达 ±200V 的输出。有关可用输出电压范围，请参阅规格表。前面板的开关和为独立及桥接负载设计的专用连接器，使用户可以轻松在四个独立通道和两个电压加倍的桥接通道之间切换。
PD200X4 可驱动任何负载阻抗，包括无限电容负载，如堆叠式执行器；标准压电执行器；双线弯曲器；以及需要偏置电压的三线压电弯曲器。偏置电压可通过与电源电压相连的两个辅助输出生成，或使用具有恒定直流偏移的放大器通道生成。

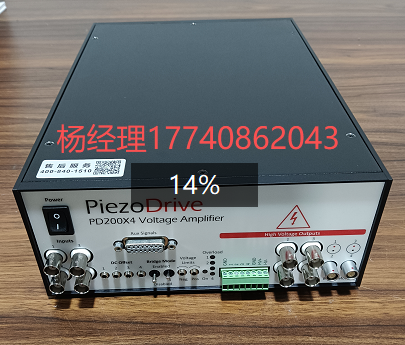

为实现最大的应用灵活性，设备提供多种用户控制选项。每个通道的直流偏移可通过前面板电位器调节，或可选固定为零。最大正负输出电压可通过两个前面板电位器限制。前面板上的 15 针 DSUB 接口包含输入信号、电压监测、电流监测、温度测量、数字状态输出和数字关断输入信号。
输出连接器包括用于独立通道的 BNC 接口、用于桥接通道的 LEMO 0B 接口，以及插拔式螺钉端子。PD200X4 适用于多种应用，包括电光学、超声波、振动控制、纳米定位系统以及压电电机。
技术规格
放大器的规格取决于输出电压跨度（即正负输出电压范围之间的差值）。
例如，输出电压范围为 -50V 至 +100V 时，输出电压跨度为 150V（峰峰值）。
电气规格（每通道）
| 参数 | 100 Vp-p | 150 Vp-p | 200 Vp-p |
|---|---|---|---|
| 峰值电流（每通道） | 2 A | 2 A | 2 A |
| 有效值电流（每通道） | 1.2 A | 0.91 A | 0.57 A |
| 脉冲电流（可选） | 10.0 A | 10.0 A | 10.0 A |
| 功率带宽 | 470 kHz | 310 kHz | 230 kHz |
| 增益 | 20 V/V（可定制增益） | ||
| 上升速率 | 150 V/µs | ||
| 信号带宽 | 680 kHz | ||
| 负载 | 任意 | ||
| 噪声 | 714 µV RMS（10 µF 负载，0.03 Hz 至 1 MHz） | ||
| 保护 | 持续短路保护、过热保护 | ||
| 电压监测 | 1/20 V/V | ||
| 电流监测 | 1 V/A | ||
| 模拟输入 | ±10 V，输入阻抗 33kΩ，保护范围 ±20V | ||
| 输出连接器 | BNC、螺钉端子、LEMO 0B.302 | ||
| 电源输入 | 90 Vac 至 250 Vac |
机械规格
| 参数 | 数值 |
|---|---|
| 环境温度 | 0–40°C（32–104°F），非冷凝湿度 |
| 尺寸 | 212 × 304.8 × 88 mm（8.35 × 12 × 3.46 英寸） |
| 重量 | 2 kg（4.4 磅） |
兼容执行器
- 堆叠式执行器（Stack Actuators）：50V 至 200V（4 通道）
- 板式与管式执行器（Plates and Tubes）：
±100V 或 +200V（接地负载，4 通道）
±200V（桥接负载，2 通道） - 双线弯曲器（Two-Wire Benders）：
±100V 或 +200V（接地负载，4 通道）
±200V（桥接负载，2 通道） - 三线弯曲器（Three-Wire Benders）：
最高 +200V（+200V 偏置，4 通道 + 偏置源）
±100V（±100V 偏置，4 通道 + 2 偏置源）
输出电压范围
输出电压范围在订购时需指定。以下列出了标准电压范围及其对应的电流限制；更多选项可参见产品手册第 18 节。
PD200X4 配有前面板控制旋钮，可调节正负输出电压范围，因此建议选择等于或略高于所需电压的型号。
| 负电压 | 正电压 | 桥接模式 | RMS 电流 | 峰值电流 | 订购代码 |
|---|---|---|---|---|---|
| 0 V | +200 V | ±200 V | 0.57 A | 2 A | PD200X4-P200 |
| 0 V | +150 V | ±150 V | 0.91 A | 2 A | PD200X4-P150 |
| 0 V | +100 V | ±100 V | 1.20 A | 2 A | PD200X4-P100 |
| -25 V | +125 V | ±150 V | 0.91 A | 2 A | PD200X4-N25-P125 |
| -25 V | +75 V | ±100 V | 1.20 A | 2 A | PD200X4-N25-P75 |
| -50 V | +150 V | ±200 V | 0.57 A | 2 A | PD200X4-N50-P150 |
| -50 V | +100 V | ±150 V | 0.91 A | 2 A | PD200X4-N50-P100 |
| -50 V | +50 V | ±100 V | 1.20 A | 2 A | PD200X4-N50-P50 |
| -75 V | +75 V | ±150 V | 0.91 A | 2 A | PD200X4-N75-P75 |
| -75 V | +25 V | ±100 V | 1.20 A | 2 A | PD200X4-N75-P25 |
| -100 V | +100 V | ±200 V | 0.57 A | 2 A | PD200X4-N100-P100 |
| -100 V | +50 V | ±150 V | 0.91 A | 2 A | PD200X4-N100-P50 |
功率带宽（Power Bandwidth）
“功率带宽”指在满输出电压条件下的最大工作频率。
当放大器输出为开路时，功率带宽受**上升速率（slew rate）**限制；
而在接入电容性负载时，最大频率则受 RMS 电流 和 负载电容 的限制。
功率带宽可通过下方计算公式（或产品手册中提供的计算器）进行计算。
