TD250电压放大器

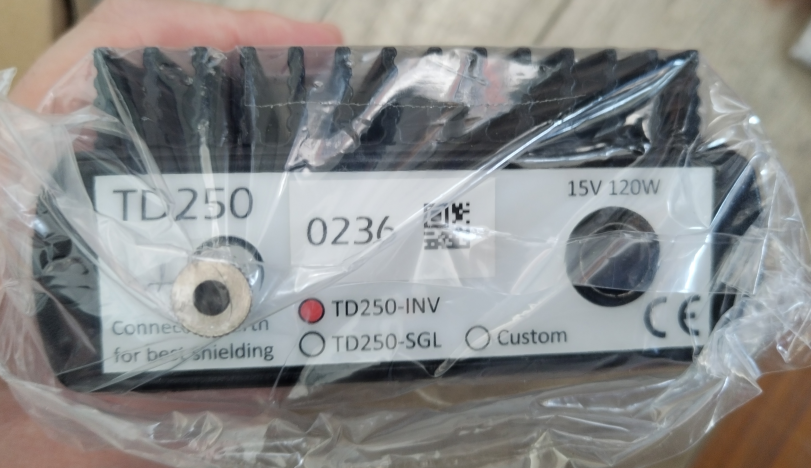

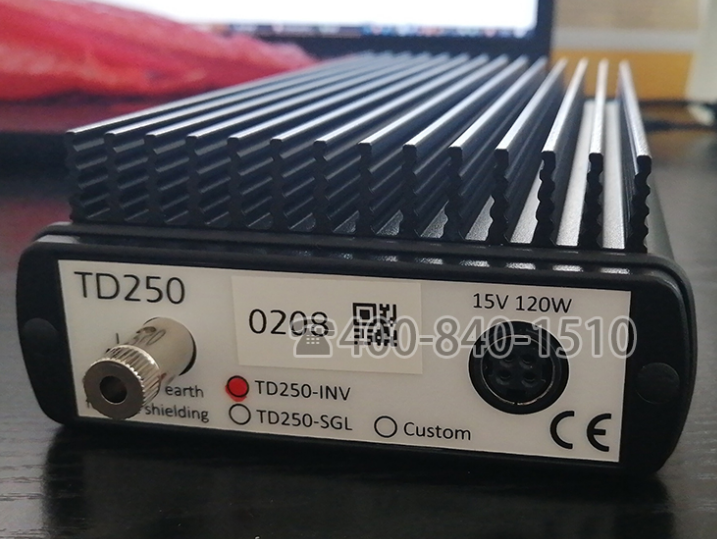

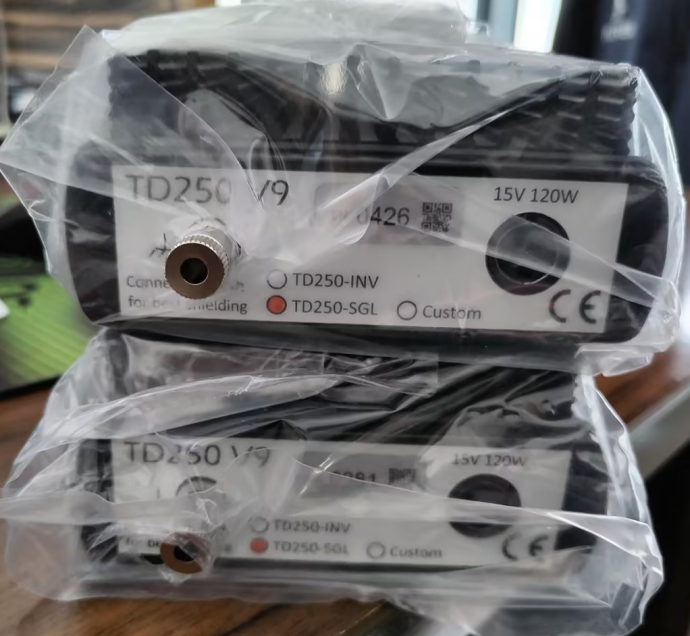

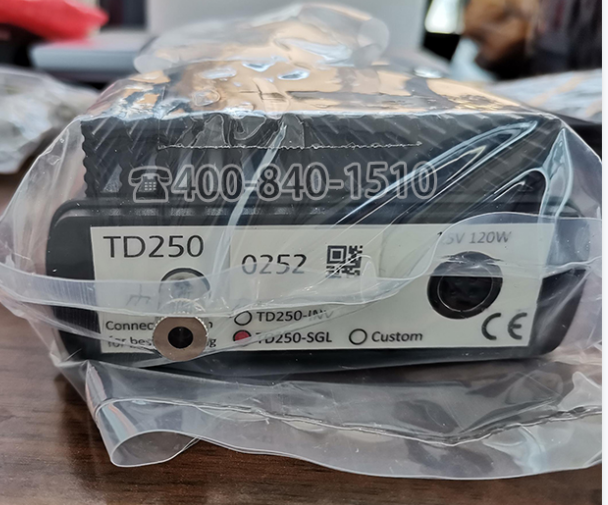

Piezodrive TD250电压放大器是一种超低噪声、六通道+/-250V电压放大器，适用于驱动压电管和其他压电致动器。这六个通道可以作为独立通道（TD250-SGL）订购，也可以作为三个具有非反相和反相输出的通道（TD250-INV）订购，这是驱动压电管扫描仪的理想选择。逆变配置也可用于获得+/-500V的桥接负载。

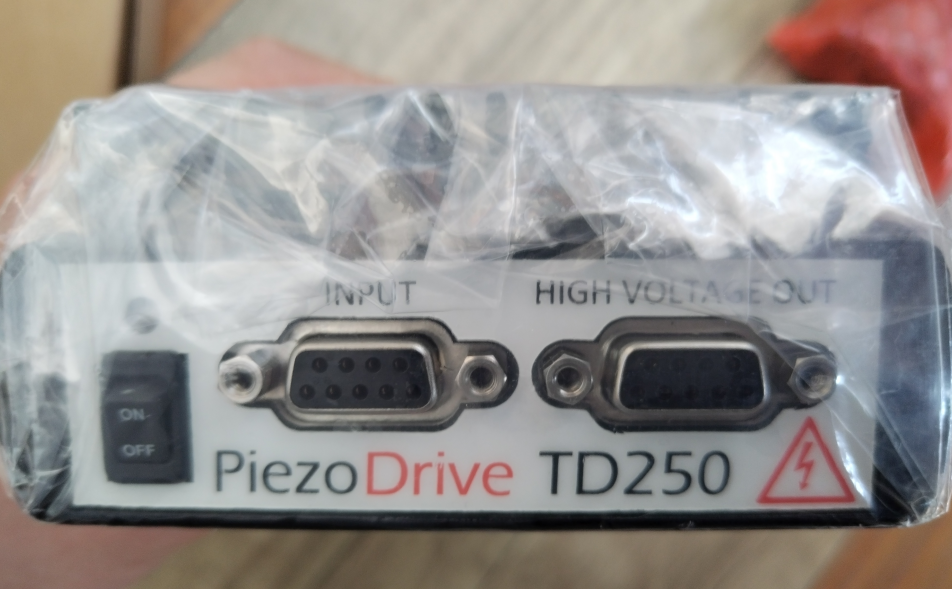

TD250电压放大器可以驱动无限的电容负载，如压电管、堆叠致动器、标准压电致动器和弯曲致动器。应用包括纳米定位、显微镜、电光和振动控制。输入和输出连接器是行业标准的9针D-Sub连接器。放大器配有两条90cm DSUB电缆和两个分线盒，其中包括BNC连接器和插入式螺钉端子。还提供OEM和定制版本。
TD250电压放大器主要功能包括：
输出电压范围，+/-250V
桥接模式下高达+/-500V
100 mA峰值电流
功率带宽高达15 kHz
高信号带宽，25 kHz
100nF负载下的61 uVrms噪声
综合过载保护
TD250电压放大器技术参数：
| TD250 压电陶瓷驱动器主要规格： | |
| 输出电压 | +/-250V 六通道 |
| RMS 电流 | 28mA 每通道 |
| Peak 电流 | 100mA 每通道 |
| 增益 | 25 V/V |
| 斜率 | 20 V/us |
| 信号带宽 | 26 kHz |
| 功率带宽 | 15 kHz (400 Vpp) |
| 负载 | Stable with any load |
| 噪音 | 61 uV RMS (100 nF load) |
| 保护 | 短路、温度保护、电压过低 |
| 输入阻抗 | 1 MOhm |
| 输入接口 | 9 Pin D-sub |
| 输出接口 | 9 Pin D-sub |
| 电源 | 15V, 3A Minimum |
