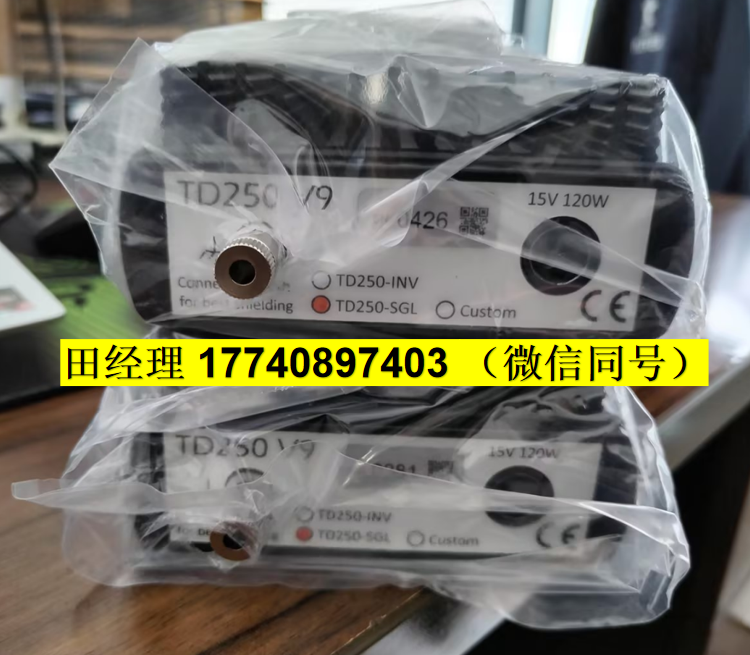

Piezodrive TD250是一款超低噪声六通道±250V高压放大器，专为驱动压电陶瓷管及其他执行器而设计。TD250电压放大器提供两种配置：独立六通道型号（TD250-SGL）和正反相输出三通道型号（TD250-INV）。其中正反相输出配置特别适用于压电管扫描系统，亦可通过桥接负载实现±500V输出电压。
TD250电压放大器有两条90cm DSUB电缆和两个分线盒，其中包括BNC连接器和插入式螺钉端子。还提供OEM和定制版本。
TD250电压放大器主要功能包括：
输出电压范围，+/-250V
桥接模式下高达+/-500V
100 mA峰值电流
功率带宽高达15 kHz
高信号带宽，25 kHz
100nF负载下的61 uVrms噪声
综合过载保护
兼容执行器与工作电压配置
| 执行器类型 | 电压配置说明 |
|---|---|
| 压电陶瓷管 | ±250V |
| 压电执行器 | ±250V（接地负载） ±500V（桥接负载） |
| 双线弯曲执行器 | ±250V（单电极接地） ±500V（桥接负载） |
| 三线弯曲执行器 | ±250V（各电极独立） 或 ±250V（带高压偏置） |
TD250电压放大器技术参数：
| 参数类别 | 规格说明 |
|---|---|
| 输出电压 | ±250V（六通道独立） |
| 通道RMS电流 | 28mA |
| 通道峰值电流 | 100mA |
| 电压增益 | 25 V/V |
| 压摆率 | 20 V/μs |
| 信号带宽 | 26 kHz |
| 功率带宽 | 15 kHz（400 Vpp条件下） |
| 负载适应性 | 支持任意负载类型 |
| 输出噪声 | 61 μV RMS（100 nF负载） |
| 保护机制 | 短路/过热/欠压三重保护 |
| 输入阻抗 | 1 MΩ |

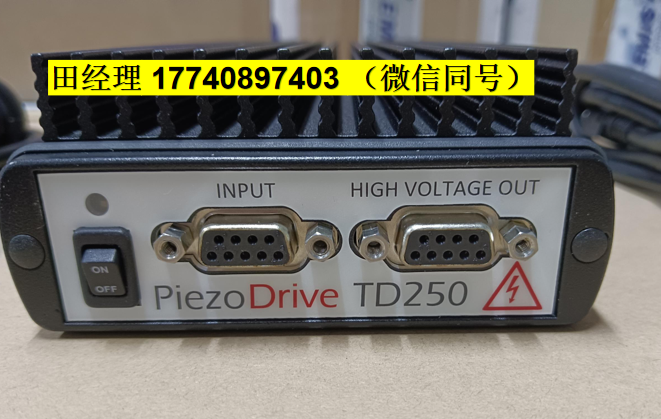

| 输入接口 | 9针D-Sub |
| 输出接口 | 9针D-Sub |
| 电源要求 | 15V直流（最小3A） |
