Piezodrive PX200压电驱动器
Piezodrive PX200压电驱动器是一款低噪声、高电流线性放大器，适用于驱动压电执行器及其他负载。输出电压范围可配置为单极、双极或非对称模式，电压范围为 50V 至 200V。可用输出电压范围请参见规格表。两台放大器可以桥接模式连接，以提供高达 ±200V 或 +400V 的输出。PX200 具有高达 13 安培峰值的高输出电流，非常适用于需要高功率和频率的精密应用。
Piezodrive PX200压电驱动器可驱动任何负载阻抗，包括无限容性负载，例如：叠堆执行器、标准压电执行器、双线弯曲执行器，以及需要偏置电压的三线压电弯曲执行器。偏置电压可通过两个与电源电压联动的辅助输出产生。

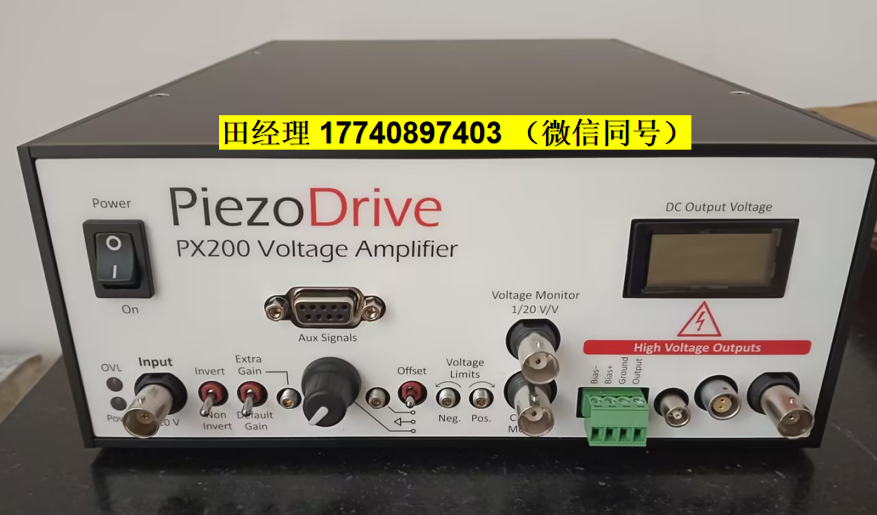

Piezodrive PX200压电驱动器提供多种前面板控制功能，以实现最大的应用灵活性，包括输入信号反相、可变增益、直流偏移和可变电压限制。前面板上的 9 针 DSUB 连接器包含输入信号、电压监测、电流监测、关断监测和关断指令信号。四位数显 LCD 屏幕还可显示直流电压。
输出连接器包括 BNC、LEMO 00、LEMO 0B.302 及插接式螺丝端子。Piezodrive PX200压电驱动器适用于多种应用，包括电光学、超声、振动控制、纳米定位系统及压电电机等。
输出电压范围在订购时指定。标准电压范围及对应的电流限制如下表所列。由于 PX200 具有前面板控制功能，可降低正负输出电压范围，因此请选择等于或略高于所需电压的档位。
| 负电压 (V) | 正电压 (V) | RMS 电流 (A) | 峰值电流 (A) | 脉冲电流 [1] | 增益 [2] | Var [3] | 订购代码 |
|---|---|---|---|---|---|---|---|
| 0 | 200 | 1.6 | 3 | 9 | 20 | A | PX200-P200 |
| 0 | 150 | 2.1 | 4 | 10 | 15 | A | PX200-P150 |
| -50 | 150 | 1.6 | 3 | 9 | 15 | A | PX200-N50-P150 |
| -50 | 100 | 2.1 | 4 | 10 | 10 | A | PX200-N50-P100 |
| -100 | 100 | 1.6 | 3 | 9 | 10 | A | PX200-N100-P100 |
| -100 | 50 | 2.1 | 4 | 10 | 10 | A | PX200-N100-P50 |
| -100 | 0 | 3.1 | 6 | 13 | 10 | A | PX200-N100 |
| -150 | 0 | 2.1 | 4 | 10 | 15 | A | PX200-N150 |
| -200 | 0 | 1.6 | 3 | 9 | 20 | A | PX200-N200 |
| 0 | 175 | 1.8 | 3 | 10 | 20 | B | PX200-P175 |
| -25 | 150 | 1.8 | 3 | 10 | 15 | B | PX200-N25-P150 |
| -25 | 100 | 2.7 | 4 | 10 | 10 | B | PX200-N25-P100 |
| -75 | 100 | 1.8 | 3 | 10 | 10 | B | PX200-N75-P100 |
| -75 | 50 | 2.7 | 4 | 10 | 10 | B | PX200-N75-P50 |
| 0 | 125 | 2.7 | 4 | 10 | 15 | D | PX200-P125 |
| -25 | 125 | 2.1 | 4 | 10 | 15 | D | PX200-N25-P125 |
| -75 | 75 | 2.1 | 4 | 10 | 10 | D | PX200-N75-P75 |
| 0 | 100 | 3.1 | 6 | 13 | 10 | E | PX200-P100 |
| 0 | 75 | 4.1 | 6 | 13 | 10 | E | PX200-P75 |
| 0 | 50 | 5.3 | 9 | 13 | 10 | E | PX200-P50 |
| 0 | 25 | 5.3 | 9 | 13 | 10 | E | PX200-P25 |
| -25 | 75 | 3.1 | 6 | 13 | 10 | E | PX200-N25-P75 |
| -25 | 50 | 4.1 | 6 | 13 | 10 | E | PX200-N25-P50 |
| -25 | 25 | 5.3 | 9 | 13 | 10 | E | PX200-N25-P25 |
| -50 | 50 | 3.1 | 6 | 13 | 10 | E | PX200-N50-P50 |
| -50 | 25 | 4.1 | 6 | 13 | 10 | E | PX200-N50-P25 |
| -50 | 0 | 5.3 | 9 | 13 | 10 | E | PX200-N50 |
| -75 | 0 | 4.1 | 6 | 13 | 10 | E | PX200-N75 |
| -100 | 0 | 3.1 | 6 | 13 | 10 | E | PX200-N100 |
| Electrical Specification | ||
| Slew Rate | 35 V/us | |
| Signal Bandwidth | 390 kHz | |
| Max Power | 140 W Dissipation | |
| Load | Any | |
| Noise | 150 uV RMS (10uF Load, 0.03 Hz to 1 MHz) | |
| Protection | Continuous short-circuit, thermal | |
| Voltage Monitor | 1/20 V/V | |
| Current Monitor | 1.5 V/A if peak current is 6 Amps or less 0.5 V/A if peak current is greater than 6 Amps | |
| Input Impedance | 48.7 kOhms | |
| Output Impedance | 1.5 Ohms | |
| Output Connectors | LEMO 0B, LEMO 00, Screw Terminals, BNC | |
| Power Supply | 90 Vac to 250 Vac | |
| Mechanical Specifications | |
| Environment | 0-40 C (32-104 F) Non-condensing humidity |
| Dimensions | 212 x 304.8 x 88 mm (8.35 x 12 x 3.46 in) |
| Weight | 2 kg (4.4 lb) |
| Compatible Actuators | |
| Stack Actuators | Up to +200V |
| Plates and Tubes | +/-100V or +200V |
| Two Wire Benders | +/-100V or +200V |
| Three Wire Benders | Up to +200V with +200V bias, or +/-100V with +/-100V bias |
