Piezodrive PDUS210 超声波压电陶瓷驱动器是一款用于驱动和分析超声波执行器的完整解决方案，功率最高可达 210 瓦。功能包括高速谐振跟踪（支持串联谐振和并联谐振模式）、振动幅度控制、脉冲激励、频率调制，以及阻抗和频率响应测量等分析功能。Piezodrive PDUS210 超声波压电陶瓷驱动器既适用于 OEM 产品集成，也适用于研发实验室使用。应用领域包括超声钻孔与切割、清洗、医疗器械、牙科设备、超声检测、空化和汽化。

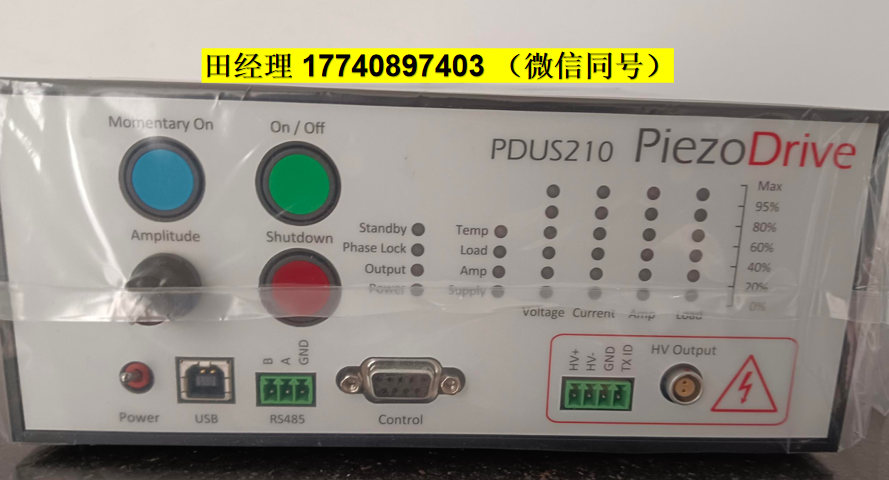

Piezodrive PDUS210 超声波压电陶瓷驱动器可通过多种方式控制，包括 PC 和随附的软件包、前面板控制，和/或外部逻辑信号（例如脚踏开关）。同时提供适用于 RS485 和 USB 连接的外部控制器 API，适用于自动测试应用和嵌入式工业机械。
Piezodrive PDUS210 超声波压电陶瓷驱动器产生纯正弦波输出，非常适合在电气并联谐振（即“反谐振”）状态下运行。该工作点接近机械谐振频率，但对负载耗散变化的敏感度较低，这在需要恒定振动幅度的精密加工应用中非常有用。此外，还提供电流和功率控制，用于在串联谐振模式下调节振动幅度。
Piezodrive PDUS210 超声波压电陶瓷驱动器的标准输出电压范围从 17 Vrms 至 282 Vrms，电流范围从 0.7 Arms 至 11 Arms。这些范围针对谐振时 1.5 Ω 至 400 Ω 的负载阻抗进行了优化。对于研发应用，还提供可重新配置的版本（PDUS210-FLEX），该版本使用外部输出匹配变压器，可在任意可用输出电压范围内工作。
电气规格
| 规格 | 参数 | 备注 |
|---|---|---|
| 输出电压 | 0 – 800 Vp-p | 请参见标准电压范围 |
| 最大输出电流 | 0 – 32 Ap-p | 请参见标准电压范围 |
| 负载阻抗 | 1 Ω – 5 kΩ | 请参见标准电压范围 |
| 输出波形 | 正弦波 | |
| 直流输出电压 | 零 | 其他选项请参见手册 |
| 输出隔离 | 隔离型 | 也可选接地型 |
| 最大输出功率 | 210 W | 在最佳负载阻抗条件下 |
| 内部功耗 | 130 W | 最大值 |
| 频率 | 见下表 | 通过改装可达 6kHz 至 500kHz |
| 电源 | 48 V，280 W | |
| 控制设定点 | 相位、电流、功率 | 频率更新速率 1ms |
| 脉冲生成 | 单次和连续 | 可控电压压摆率 |
| 谐振跟踪 | 串联或并联谐振 | |
| 接口 | USB 和 RS485 | |
| 数字 I/O | 4 路 DIO | 用于手动控制输入 |
标准输出电压范围
下表列出了各型号规格，包括：最大输出电压、最大输出电流、最佳负载阻抗及推荐频率范围。单极输出电压选项请参见手册。
| 订购代码 | 最大电压 (Vp-p) | 最大电压 (Vrms) | 最大电流 (Ap-p) | 最大电流 (Arms) | 最佳负载 (Ω) | 负载范围 (Ω)* | 频率 (kHz) |
|---|---|---|---|---|---|---|---|
| PDUS210-800 | 800 | 282 | 2 | 0.71 | 400 | 260 – 840 | 20-200 |
| PDUS210-600 | 600 | 212 | 2.6 | 0.92 | 225 | 146 – 472 | 20-200 |
| PDUS210-400 | 400 | 141 | 4 | 1.4 | 100 | 65 – 210 | 20-200 |
| PDUS210-200 | 200 | 70 | 8 | 2.8 | 25 | 16 – 52 | 20-200 |
| PDUS210-100 | 100 | 35 | 16 | 5.7 | 6.25 | 4 – 13 | 20-200 |
| PDUS210-50 | 50 | 17 | 32 | 11.3 | 1.56 | 1 – 3 | 20-200 |
备注： 输出电压分辨率和容差为 8 位，即 256 级。因此，电压最小变化量为满量程范围 / 256。最小输出电压同样受分辨率限制。当放大器启用且输出电压设置为零伏时，实际输出电压可能高达满量程范围的 1%。
PDUS210-FLEX 规格
PDUS210-FLEX 与标准 PDUS210 基本相同，区别在于它需要使用随附电缆在放大器和换能器之间连接一个外部变压器。这使得用户可以通过更换外部变压器在不同输出电压范围之间切换。单极输出电压选项及操作说明请参见手册。
PDUS210-FLEX 必须随购至少一个外部变压器。这些变压器可在线购买。产品型号及规格如下：
| 订购代码 | 匝数比 | 电压 (Vp-p) | 电压 (Vrms) | 电流 (Ap-p) | 电流 (Arms) | 最佳负载 (Ω) | 负载范围 (Ω)* | 频率 (kHz) |
|---|---|---|---|---|---|---|---|---|
| TX210-800 | 18.18 | 800 | 282 | 2 | 0.71 | 400 | 260 – 840 | 20-200 |
| TX210-600 | 13.64 | 600 | 212 | 2.6 | 0.92 | 225 | 146 – 472 | 20-200 |
| TX210-400 | 9.09 | 400 | 141 | 4 | 1.4 | 100 | 65 – 210 | 20-200 |
| TX210-200 | 4.55 | 200 | 70 | 8 | 2.8 | 25 | 16 – 52 | 20-200 |
| TX210-100 | 2.27 | 100 | 35 | 16 | 5.7 | 6.25 | 4 – 13 | 20-200 |
| TX210-50 | 1.14 | 50 | 17 | 32 | 11.3 | 1.56 | 1 – 3 | 20-200 |
