PiezoDrive PDu100 微型压电驱动器

PDu100 是一款用于压电致动器的极小轻便驱动器。PDu100 可以驱动高达 +/-100 V 的双线压电促动器和弯曲器。PDu100 还可以驱动高达 +100 V 的三线压电弯曲器和堆栈执行器。应用包括电池供电的机器人、压电电机以及超低功耗定位和作系统。

PDu100 具有短路、电流过载和过热保护。此外，该器件还提供了一个关断引脚，当拉低时，可将电源电流降至 1 mA。PDu100 的输出电压范围和增益可定制，以满足 OEM 应用的要求。

Power Supply	3 V to 5.5 V
Max Unipolar Output	+100 V
Max Bipolar Output	+/-100 V
RMS Output Current	33 mA
Average DC Current	15 mA
Power Bandwidth	3.2 kHz
Peak Output Current	100 mA
Signal Bandwidth	60 kHz (unloaded)
Dimensions	11.8 x 12.9 mm (0.46 x 0.51 in)
Weight	560 mg (0.018 oz)
Gain	27.5 V/V
Input Voltage	0.5 Vs +/- 1.8V
Input Offset	+/-100 mV
Load Capacitance	Unlimited
Overload Protection	Thermal and current
Noise	70mV RMS (10uF Load)
Environment	0 to 70 C (-32 to 158 F)
Quiescent Current	25 mA (1 mA in Shutdown)

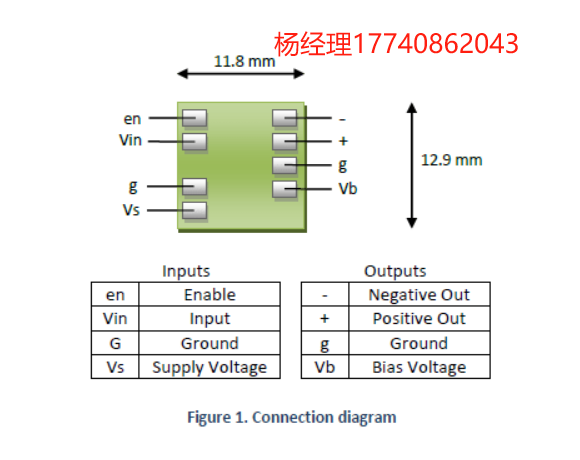

操作

系统框图如图 2 所示。一个 boost 转换器产生一个高压轨，为一对互补放大器供电。单个输出可用于驱动高达 +100 V 的单极负载，或者两个放大器可用于产生 +/-100 V。

输入可选择偏置电源电压一半的单极信号或双极信号。放大器增益为 27.5，因此 3.6 Vp-p 输入将产生 100 Vp-p 输出。两个放大器通道均偏置在输出范围 （50 V） 的一半处。
